Bedienungsanleitung für Akku-Bohrschrauber Total 12V
Schnelle Hilfe und Bedienungsanleitung für den Total 12V Akku-Bohrschrauber. Erfahren Sie alles über Sicherheit, Inbetriebnahme, Drehmomenteinstellung und Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung gilt für die Total 12V Akku-Bohrschrauber-Serie. Vor der ersten Inbetriebnahme ist es essenziell, den Akku vollständig zu laden und die Sicherheitshinweise zu lesen. Achten Sie darauf, dass der Drehrichtungsumschalter bei Nichtgebrauch in der neutralen Position steht, um ein versehentliches Starten zu verhindern. Das Gerät verfügt über eine Drehmomenteinstellung mit 18 Stufen plus Bohrfunktion.
Sicherheitshinweise
Der Umgang mit Elektrowerkzeugen erfordert Vorsicht. Tragen Sie stets eine Schutzbrille, Gehörschutz und eine Staubmaske. Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Verwenden Sie das Gerät nicht in explosionsgefährdeten Umgebungen. Achten Sie darauf, dass Kinder und Unbeteiligte Abstand halten. Bei Arbeiten, bei denen das Werkzeug verborgene Leitungen berühren könnte, halten Sie das Gerät nur an den isolierten Griffflächen.
Technische Daten
- Modelle: TDLI228120, UTDLI228120, TDLI228120-1, TDLI228120-4, TDLI228120-6, TDLI228120-8, TDLI228120S, TDLI228120-9
- Spannung: 12V DC
- Drehmomenteinstellungen: 18+1
- Leerlaufdrehzahl: 0-350 U/min (niedrig), 0-1250 U/min (hoch)
- Bohrfutterkapazität: 0,8-10 mm
- Ladezeit: 2 Stunden
Inbetriebnahme und Bedienung

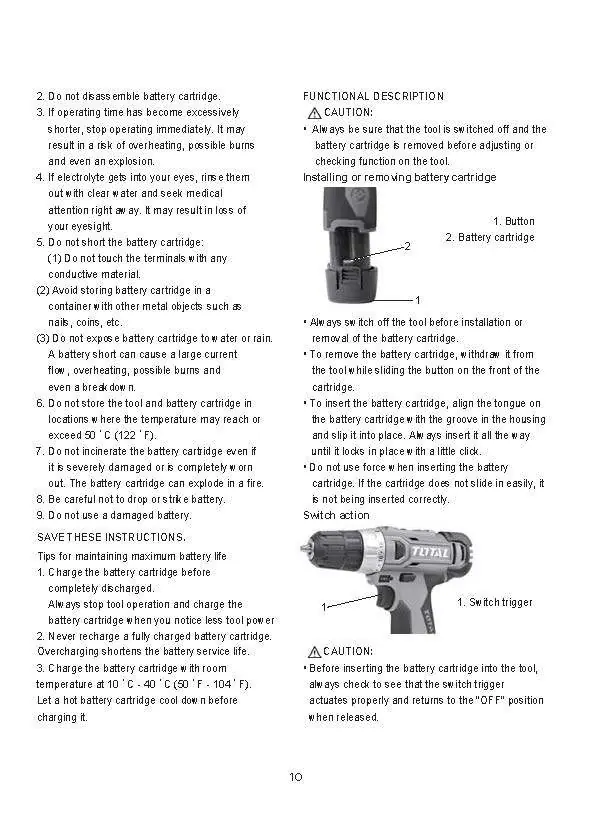

Akku einsetzen: Schieben Sie den Akku in das Gehäuse, bis er mit einem Klicken einrastet. Zum Entfernen drücken Sie die Taste an der Vorderseite des Akkus.

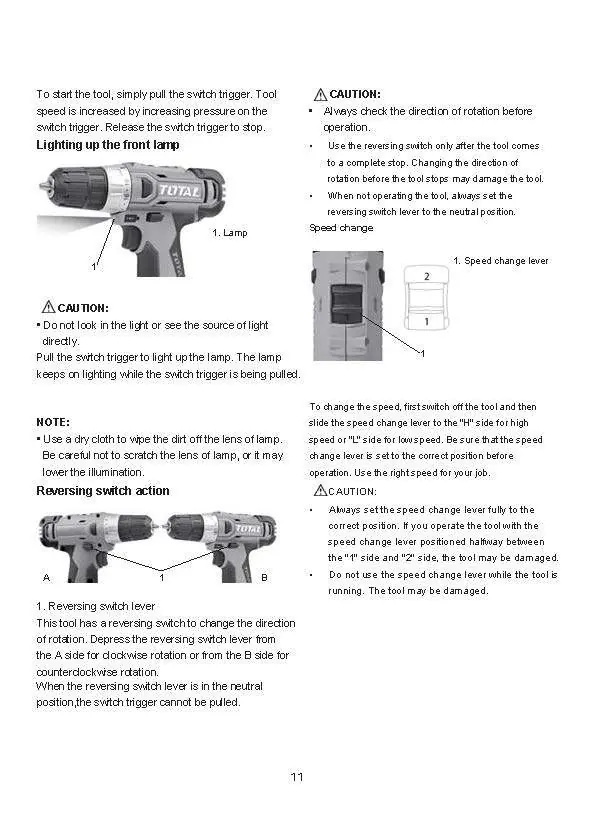

Drehrichtung und Geschwindigkeit: Der Drehrichtungsumschalter befindet sich über dem Abzug. Drücken Sie ihn von Seite A für Rechtslauf oder von Seite B für Linkslauf. Der Geschwindigkeitswahlschalter oben am Gerät ermöglicht den Wechsel zwischen hoher (H) und niedriger (L) Geschwindigkeit. Schalten Sie das Gerät immer aus, bevor Sie die Geschwindigkeit ändern.

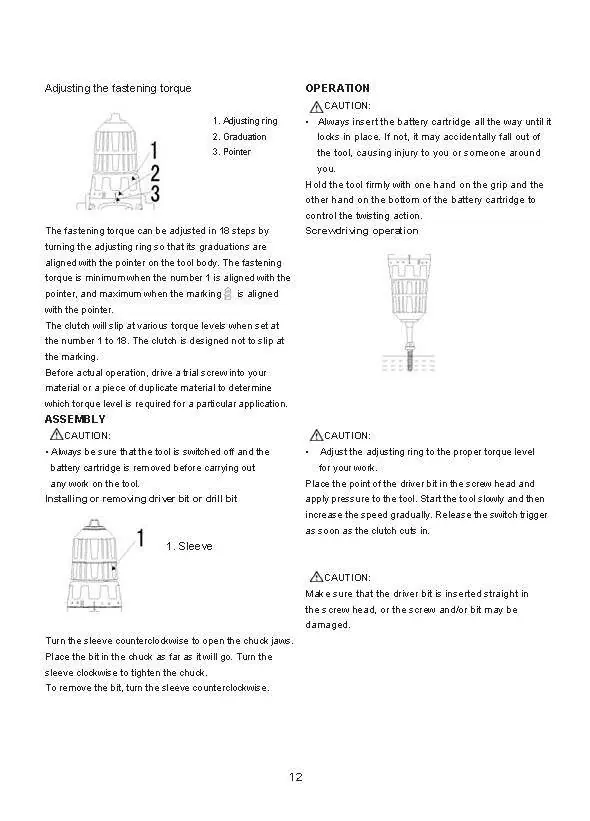

Drehmomenteinstellung: Drehen Sie den Einstellring, um das gewünschte Drehmoment (1-18) auszuwählen. Für Bohrungen nutzen Sie die Bohrersymbol-Einstellung.
Wartung und Pflege
Halten Sie das Gerät sauber und frei von Öl und Fett. Verwenden Sie zur Reinigung ein trockenes Tuch. Vermeiden Sie den Einsatz von Benzin oder Lösungsmitteln, da diese das Gehäuse beschädigen können. Reparaturen sollten nur von autorisierten Servicezentren mit Originalersatzteilen durchgeführt werden. Lagern Sie den Akku bei Raumtemperatur (10°C - 40°C) und vermeiden Sie das vollständige Entladen.
Praktische Hilfe
Typische Probleme
Bohrer steckt im Werkstück fest
Stellen Sie den Drehrichtungsumschalter auf Rückwärtslauf, um den Bohrer vorsichtig herauszudrehen.
Akku wird während des Betriebs sehr heiß
Unterbrechen Sie die Arbeit sofort und lassen Sie den Akku abkühlen, bevor Sie ihn wieder aufladen oder verwenden.
Gerät startet nicht
Prüfen Sie, ob der Akku korrekt eingesetzt und geladen ist. Stellen Sie sicher, dass der Drehrichtungsumschalter nicht in der neutralen Mittelstellung steht.
Vor der Verwendung
- Akku vollständig aufladen
- Sicherheitsausrüstung (Brille, Gehörschutz) anlegen
- Drehrichtungsumschalter auf korrekte Position prüfen
- Geschwindigkeitsstufe (H/L) für die Anwendung wählen
- Bohrer oder Bit fest im Futter einspannen
Technische Daten in der Praxis
- Drehmoment 18+1
- 18 Stufen für präzises Schrauben, +1 Stufe für reines Bohren.
- 0-1250 U/min
- Maximale Drehzahl im hohen Gang für schnelles Bohren.
Abbildungen und Diagramme

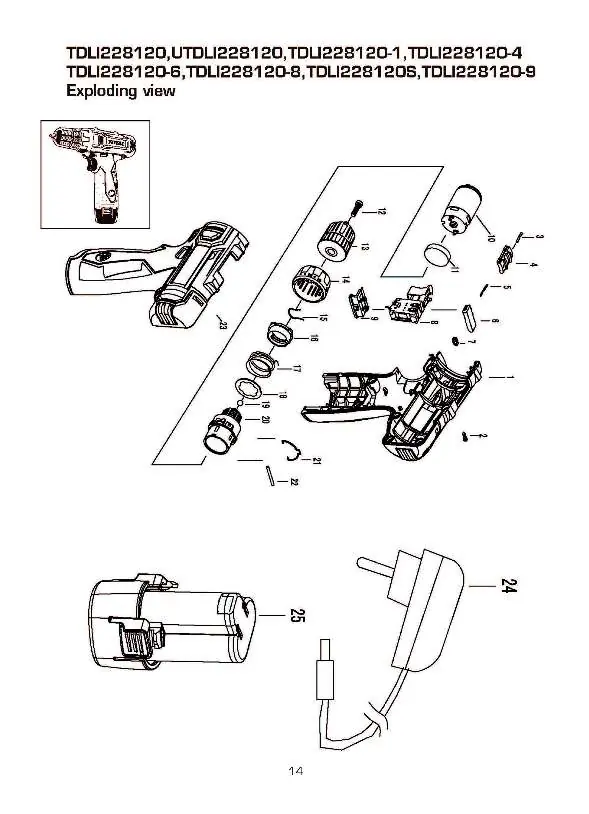

- Die Explosionszeichnung zeigt die interne Struktur und die Anordnung der Ersatzteile.
- Die Abbildungen zur Bedienung verdeutlichen die Position des Drehrichtungsumschalters und des Geschwindigkeitswahlschalters.
Modellkompatibilität
- Verwenden Sie nur die vom Hersteller spezifizierten Ladegeräte und Akkus.
- Nicht für den Einsatz in feuchten Umgebungen oder bei Regen geeignet.
