Bedienungsanleitung für Bauer 1981C-B 1/4" Hex Kompakt-Schlagschrauber

Wichtige Informationen aus der Anleitung

Diese Bedienungsanleitung enthält grundlegende Sicherheits- und Betriebshinweise für den Bauer 1981C-B 1/4" Hex Kompakt-Schlagschrauber. Vor der Inbetriebnahme ist es zwingend erforderlich, den Abschnitt über Sicherheitshinweise vollständig zu lesen. Das Gerät ist für den Betrieb mit einem 20V Li-Ion Akku (separat erhältlich) ausgelegt. Es wird empfohlen, einen Akku mit mindestens 3.0 Ah zu verwenden.

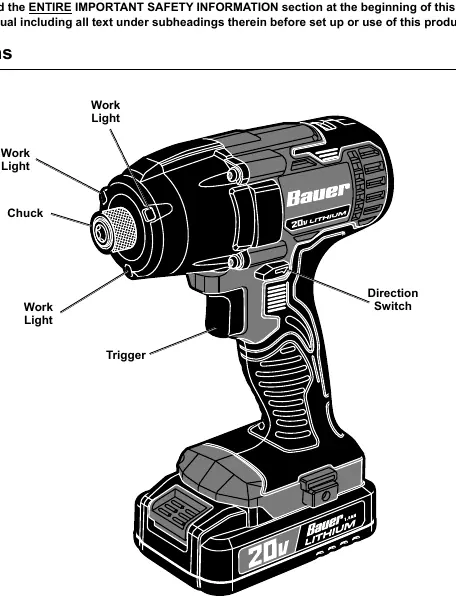

Produktübersicht

Der Schlagschrauber verfügt über folgende Bedienelemente:

• Auslöser: Zur Steuerung der variablen Geschwindigkeit.
• Drehrichtungsschalter: Zum Einstellen der Drehrichtung (Vorwärts/Rückwärts) und zum Sperren des Auslösers.
• Spannfutter: 1/4" Hex-Aufnahme für Bits.
• Arbeitslicht: Beleuchtet den Arbeitsbereich bei Betätigung des Auslösers.

Montage und Vorbereitung

Vor der Montage oder dem Wechsel von Zubehör muss der Akku entfernt werden.

Bit-Installation

1. Ziehen Sie die Manschette (Collar) nach vorne.
2. Setzen Sie ein geeignetes, schlagfestes 1/4" Hex-Bit in das Spannfutter ein.
3. Lassen Sie die Manschette los und ziehen Sie kurz am Bit, um sicherzustellen, dass es fest sitzt.

Gürtelclip

Der Gürtelclip kann mit der mitgelieferten Schraube an beiden Seiten des Griffs befestigt werden.

Betrieb

Stellen Sie sicher, dass der Arbeitsbereich sauber und gut beleuchtet ist. Sichern Sie Werkstücke mit Schraubstöcken oder Klemmen.

• Drehrichtung wählen: Drücken Sie den Schalter auf der rechten Seite für Vorwärtslauf (im Uhrzeigersinn) oder auf der linken Seite für Rückwärtslauf (gegen den Uhrzeigersinn).
• Sperren: Drücken Sie den Drehrichtungsschalter in die Mittelstellung, um den Auslöser zu sperren.
• Geschwindigkeit: Die Geschwindigkeit ist variabel; mehr Druck auf den Auslöser erhöht die Drehzahl.

Hinweis: Ändern Sie die Drehrichtung niemals, während das Spannfutter rotiert.

Wartung und Reinigung

Führen Sie vor jedem Gebrauch eine Sichtprüfung auf Schäden, lose Teile oder Fehlfunktionen durch. Nach dem Gebrauch sollten die Außenflächen mit einem sauberen Tuch abgewischt werden. Lagern Sie das Gerät an einem trockenen Ort, außerhalb der Reichweite von Kindern und fern von Metallgegenständen, um Kurzschlüsse zu vermeiden.

Fehlerbehebung

Bei Problemen wie "Gerät startet nicht" prüfen Sie zuerst den Akku (korrekter Sitz, Ladezustand). Bei "Gerät läuft langsam" oder "Überhitzung" sollte das Gerät nicht überlastet werden und die Lüftungsschlitze sollten frei von Staub sein.
