Bedienungsanleitung für den Hochdruckreiniger Total 1800W

Erfahren Sie, wie Sie Ihren Total 1800W Hochdruckreiniger sicher in Betrieb nehmen, warten und Fehler beheben. Vollständiger Leitfaden für Montage, Reinigung und Lagerung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Der Total 1800W Hochdruckreiniger ist für die Reinigung von Fahrzeugen, Gebäuden und Terrassen vorgesehen. Er benötigt einen Stromanschluss (220-240V) und eine Wasserzufuhr. S. 6

Wichtigste Schritte

Gerät entlüften S. 7
Reinigungsmittel verwenden S. 9

Erste Inbetriebnahme

Inbetriebnahme S. 7

Probleme und Lösungen

Gerät startet nicht

Netzanschluss, Steckdose, Sicherung und Verlängerungskabel prüfen.

S. 12

Kein Wasser

Filter reinigen, Düse reinigen, auf gefrorene Teile prüfen.

S. 12

Wartung und Reset

Düse reinigen S. 11

Technische Daten

Parameter	Wert	Hinweis	Seiten
Leistung	1800W	Elektrische Leistungsaufnahme	S. 6
Nenndruck	100bar	Betriebsdruck	S. 6

Wo es im PDF steht

Sicherheitshinweise S. 2, 3, 4
Produktbeschreibung S. 5
Technische Daten S. 6
Montage und Betrieb S. 6, 7, 8
Wartung und Lagerung S. 10, 11
Fehlerbehebung S. 12

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 1

Seite 5

Seite 7

Seite 13

Wichtige Informationen aus der Anleitung

Der Total 1800W Hochdruckreiniger ist für die Reinigung von Fahrzeugen, Gebäuden, Terrassen, Fassaden und Gartenmöbeln konzipiert. Verwenden Sie ausschließlich sauberes Wasser und vom Hersteller zugelassene, biologisch abbaubare Reinigungsmittel. Das Gerät darf nicht bei Temperaturen unter 0°C betrieben werden und erfordert einen Systemtrenner beim Anschluss an das Trinkwassernetz.

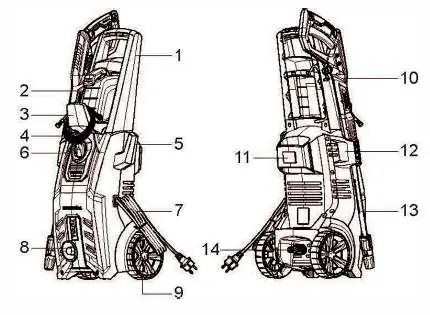

Produktbeschreibung

Das Gerät besteht aus folgenden Hauptkomponenten:

1. Griff
2. Reinigungsmitteltank
3. Hochdruckschlauchhalterung
4. Hochdruckschlauch
6. Ein-/Ausschalter
10. Spritzpistole
13. Spritzlanze
14. Wasserzulauf

Montage und Inbetriebnahme

Vor der ersten Inbetriebnahme müssen die losen Teile montiert werden:

Griffmontage: Den Griff am Gehäuse befestigen.
Schlauchhalterung: Die Halterung für den Hochdruckschlauch anbringen.
Spritzlanze: Die Lanze auf die Pistole stecken und durch Drehen verriegeln.
Schlauchanschluss: Den Hochdruckschlauch an der Pistole und am Wasserauslass des Geräts sichern.
Wasseranschluss: Den Gartenschlauchadapter am Wasserzulauf anbringen und den Gartenschlauch anschließen.

Entlüftung vor dem Betrieb: Schließen Sie das Gerät an die Wasserversorgung an, schalten Sie es ein, entriegeln Sie die Spritzpistole und betätigen Sie den Hebel, bis Wasser ohne Luftblasen austritt.

Betrieb

Halten Sie die Spritzpistole bei der Arbeit immer mit beiden Händen fest, um den Rückstoß abzufangen. Reinigungsmittel können nur im Niederdruckmodus hinzugefügt werden. Nach der Arbeit den Druck im System ablassen, indem Sie den Hebel der Spritzpistole betätigen, nachdem das Gerät ausgeschaltet und die Wasserzufuhr unterbrochen wurde.

Wartung und Lagerung

Lagerung: Das Gerät auf einer ebenen Fläche parken. Spritzlanze und Pistole trennen. Den Hochdruckschlauch aufrollen und aufhängen. Ideale Lagertemperatur: 10°C bis 30°C.
Frostschutz: Vor der Winterlagerung das Gerät vollständig entleeren, um Frostschäden zu vermeiden.
Reinigung: Das Sieb im Wasseranschluss regelmäßig reinigen. Die Düse bei Bedarf mit dem mitgelieferten Reinigungswerkzeug von Schmutz befreien.

Fehlerbehebung

Bei Problemen prüfen Sie zunächst die Stromversorgung und die Wasserzufuhr. Wenn das Gerät nicht startet, prüfen Sie die Steckdose und die Sicherung. Bei schwankendem Druck prüfen Sie die Dichtheit der Schläuche und reinigen Sie die Düse.

Praktische Hilfe

Typische Probleme

Gerät startet nicht

Prüfen Sie, ob der Stecker eingesteckt ist, versuchen Sie eine andere Steckdose, prüfen Sie die Sicherung oder entfernen Sie ein defektes Verlängerungskabel.

Schwankender Druck

Prüfen Sie, ob Schläuche und Verbindungen luftdicht sind. Reinigen oder ersetzen Sie verschmutzte Ventile oder Dichtungen.

Kein Wasserfluss

Prüfen Sie auf gefrorene Teile, stellen Sie sicher, dass die Wasserzufuhr offen ist, und reinigen Sie den Wasserfilter sowie die Düse.

Vor der Verwendung

Prüfen Sie Hochdruckschlauch, Spritzpistole und Sicherheitsvorrichtungen auf Schäden.
Stellen Sie sicher, dass die Wasserzufuhr angeschlossen ist.
Entlüften Sie das Gerät vor dem ersten Betrieb.
Tragen Sie geeignete Schutzkleidung (Schutzbrille, Handschuhe).
Stellen Sie sicher, dass das Gerät auf einer stabilen, ebenen Fläche steht.

Technische Daten in der Praxis

Maximaler Druck: 150 bar (2200 psi) - Maximal zulässiger Druck.
Nenndurchfluss: 6,0 l/min - Wasserdurchsatz pro Minute.
Schutzklasse: IPX5 - Schutz gegen Strahlwasser.

Abbildungen und Diagramme

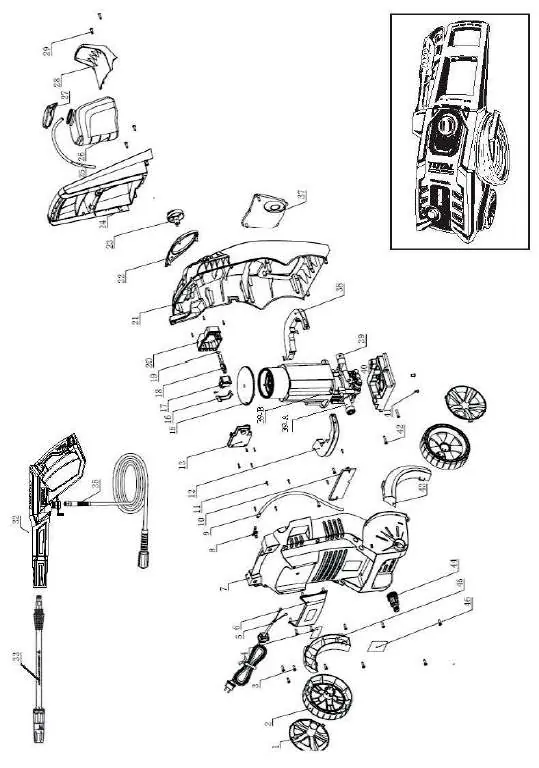

Die Explosionszeichnung auf Seite 13 zeigt die interne Struktur für Wartungszwecke.
Die Abbildungen auf Seite 7 verdeutlichen die korrekte Montage der Lanze, des Hochdruckschlauchs und des Wasseranschlusses.

Modellkompatibilität

Nur für den privaten Gebrauch bestimmt.
Nicht für den Betrieb mit Trinkwasser ohne Systemtrenner geeignet.
Nicht bei Temperaturen unter 0°C betreiben.
