Bedienungsanleitung für Ryobi PCL206 Akku-Bohrschrauber
Erfahren Sie, wie Sie Ihren Ryobi PCL206 Akku-Bohrschrauber sicher bedienen, warten und einstellen. Diese Anleitung enthält wichtige Sicherheitshinweise, Montageanleitungen und Tipps für optimale Bohrergebnisse.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Ryobi PCL206 ist ein 18V 2-Gang-Bohrschrauber. Er wird durch Einsetzen des Akkus, Auswahl der Drehrichtung und Betätigen des Schalterabzugs bedient. Die Geschwindigkeit und das Drehmoment können über das Getriebe und den Einstellring angepasst werden. S. 1, 6, 7
Wichtigste Schritte
- Akku installieren S. 7
- Bohrer einsetzen S. 7
- Drehmoment einstellen S. 7
Erste Inbetriebnahme
- Akku laden und einsetzen, Drehrichtung wählen, Gang wählen, Drehmoment einstellen. S. 6, 7
Probleme und Lösungen
Gerät überhitzt bei niedriger Geschwindigkeit
Lassen Sie das Gerät ohne Last bei voller Geschwindigkeit laufen, um es abzukühlen.
S. 6Wartung und Reset
- Kein Reset erforderlich. Allgemeine Wartung umfasst Reinigung mit sauberem Tuch. S. 8
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 18 V | Betriebsspannung | S. 1 |
| Bohrfutter | 13 mm (1/2 in.) | Maximale Kapazität | S. 1 |
Wo es im PDF steht
- Sicherheitshinweise S. 2, 3, 4
- Bedienung S. 6, 7, 8
- Illustrationen S. 26, 27
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Bedienungsanleitung bezieht sich auf den Ryobi PCL206 18V 2-Gang-Bohrschrauber. Sie enthält grundlegende Sicherheitsregeln, Anweisungen zur Inbetriebnahme, Bedienung und Wartung. Lesen Sie das gesamte Dokument, um Verletzungen und Schäden am Gerät zu vermeiden.
Produktbeschreibung
Der Ryobi PCL206 ist ein Akku-Bohrschrauber mit einem 13 mm (1/2 Zoll) Schnellspannbohrfutter, einem 2-Gang-Getriebe und einer einstellbaren Drehmomentkupplung. Er ist für das Bohren in Holz, Metall, Keramik, Kunststoff und Glasfaser sowie für das Eindrehen von Schrauben konzipiert.
Sicherheitshinweise
- Tragen Sie immer eine Schutzbrille mit Seitenschutz.
- Halten Sie den Arbeitsbereich sauber und gut beleuchtet.
- Entfernen Sie den Akku, bevor Sie Zubehör wechseln, Einstellungen vornehmen oder das Gerät lagern.
- Verwenden Sie das Gerät nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.
- Halten Sie das Gerät bei Arbeiten an Stellen mit verborgenen Leitungen an den isolierten Griffflächen.
Montage und Inbetriebnahme
Akku einsetzen und entfernen
Schieben Sie den Akku in das Gerät, bis die Verriegelungen einrasten. Zum Entfernen drücken Sie die Verriegelungen an beiden Seiten des Akkus und ziehen ihn heraus.
Bohrer oder Schrauberbits einsetzen
Verriegeln Sie den Schalter (Mittelstellung des Drehrichtungswählers). Öffnen Sie das Bohrfutter, setzen Sie den Einsatz gerade ein und drehen Sie das Futter fest. Verwenden Sie keinen Schraubenschlüssel zum Festziehen.
Bedienung
Drehrichtung und Schalter
Der Drehrichtungswähler steuert die Laufrichtung (Vorwärts/Rückwärts) und dient in der Mittelstellung als Einschaltsperre. Der Schalterabzug ermöglicht eine variable Geschwindigkeitssteuerung durch unterschiedlich starken Druck.
2-Gang-Getriebe
- Gang 1 (niedrige Geschwindigkeit): Hohes Drehmoment, ideal für Schraubarbeiten und Bohren in Metall.
- Gang 2 (hohe Geschwindigkeit): Schnelles Bohren in Holz oder Mauerwerk.
Hinweis: Ändern Sie die Geschwindigkeit niemals, während das Gerät läuft.
Drehmomenteinstellung
Drehen Sie den Einstellring, um das Drehmoment anzupassen:
- 1-4: Kleine Schrauben
- 5-12: Weiche Materialien
- 13-16: Hartholz
- 17-23: Große Schrauben
- Symbol Bohrer: Schweres Bohren
Wartung und Pflege
Halten Sie das Gerät sauber. Vermeiden Sie die Verwendung von Lösungsmitteln zur Reinigung der Kunststoffteile, da diese das Material beschädigen können. Verwenden Sie für Reparaturen nur identische Ersatzteile.
Praktische Hilfe
Typische Probleme
Gerät startet nicht
Prüfen Sie, ob der Akku geladen und korrekt eingesetzt ist. Stellen Sie sicher, dass der Drehrichtungswähler nicht in der Mittelstellung (Sperre) steht.
Bohrer rutscht im Futter
Stellen Sie sicher, dass der Bohrer gerade eingesetzt ist und das Futter fest angezogen wurde.
Gerät überhitzt
Lassen Sie das Gerät ohne Last bei voller Geschwindigkeit laufen, um es abzukühlen.
Vor der Verwendung
- Schutzbrille tragen
- Akku vollständig geladen
- Drehrichtungswähler auf Vorwärts oder Rückwärts prüfen
- Passenden Gang (1 oder 2) wählen
- Drehmomentring auf die Anwendung einstellen
Technische Daten in der Praxis
- Drehmoment 1-4
- Niedriges Drehmoment für kleine Schrauben.
- Drehmoment 17-23
- Hohes Drehmoment für große Schrauben.
Abbildungen und Diagramme

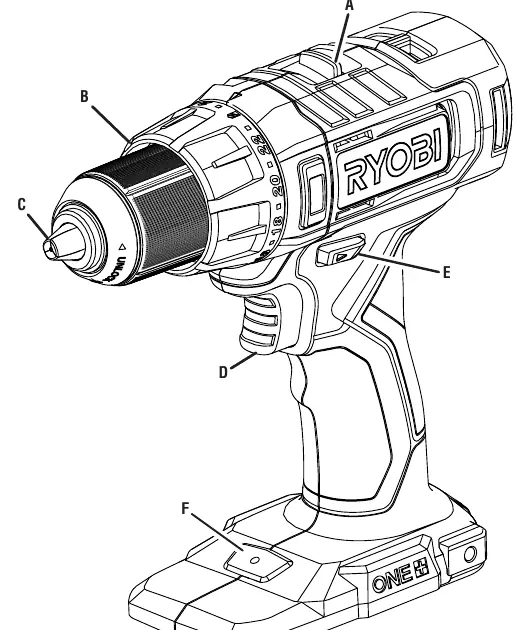

- Fig 1: Bedienelemente (Drehrichtungswähler, Schalter, Vorwärts/Rückwärts)
- Fig 2: Akku-Installation

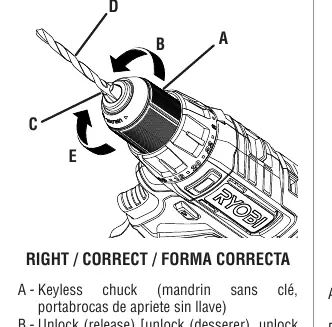

- Fig 3/4: Bohrer-Installation

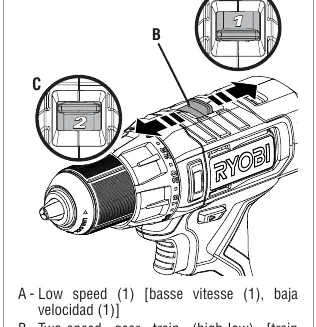

- Fig 5: Gangwahl

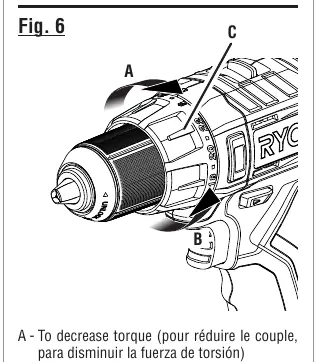

- Fig 6: Drehmomenteinstellung
Modellkompatibilität
- Nur mit den im Handbuch/Zubehörblatt 987000-432 aufgeführten Akkus und Ladegeräten verwenden.
