Bedienungsanleitung für Bosch EXACT ION Akku-Industrieschrauber

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Informationen für den sicheren Betrieb und die Wartung der Bosch EXACT ION Akku-Industrieschrauber. Bitte lesen Sie vor der ersten Inbetriebnahme alle Sicherheitshinweise sorgfältig durch.

Produktbeschreibung

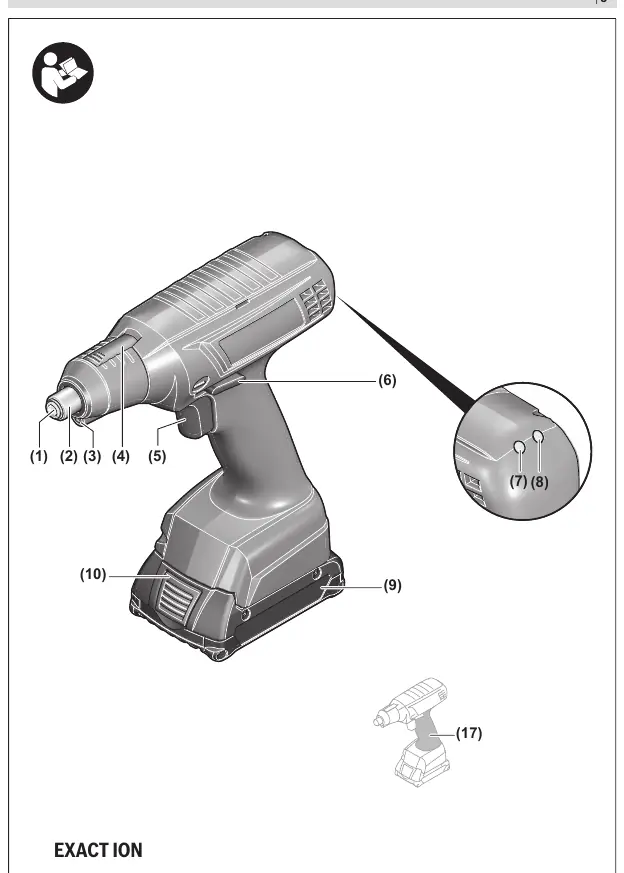

Der EXACT ION ist ein industrieller Akku-Schrauber mit drehmomentabhängiger Abschaltkupplung. Zu den Komponenten gehören:

• Werkzeugaufnahme (1)
• Schnellwechselfutter (2)
• Arbeitslicht (3)
• Schieber für Drehmomentvorwahl (4)
• Ein-/Ausschalter (5)
• Drehrichtungsumschalter (6)
• Akku-Ladezustandsanzeige (7)
• LED-Anzeige Verschraubungen (8)

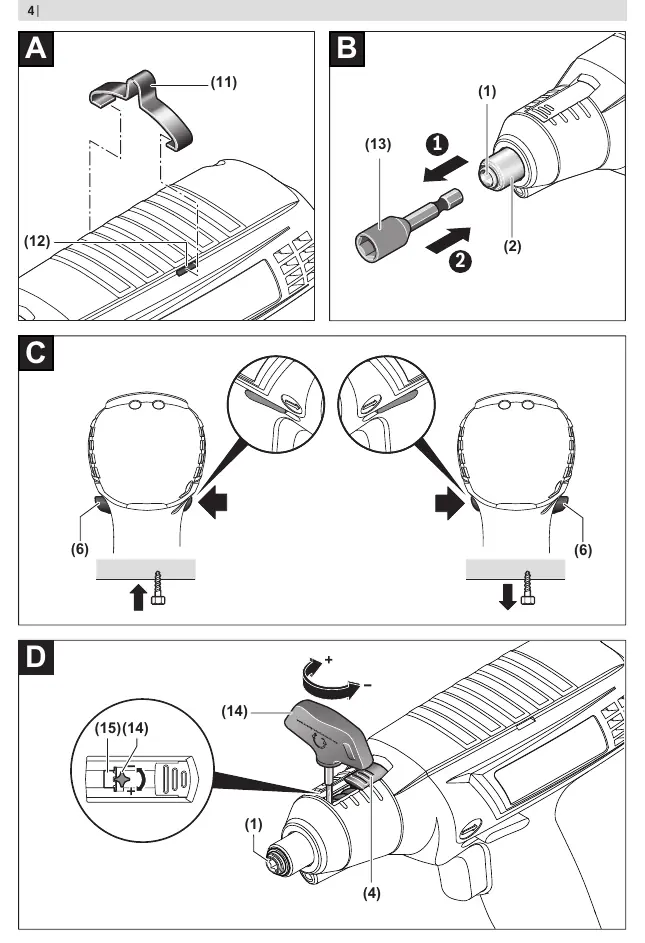

Montage

Akku einsetzen: Schieben Sie den geladenen Akku in die Akku-Aufnahme, bis dieser eingerastet ist. Vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel) muss der Akku entnommen werden.

Aufhängevorrichtung: Mit dem Aufhängebügel (11) kann das Elektrowerkzeug an einer Aufhängevorrichtung befestigt werden. Kontrollieren Sie regelmäßig den Zustand des Aufhängebügels.

Betrieb

Drehrichtung einstellen: Stellen Sie die Drehrichtung mit dem Drehrichtungsumschalter (6) ein. Das Elektrowerkzeug startet nur, wenn der Schalter nicht in der Mitte steht.

Drehmoment einstellen: Das Drehmoment hängt von der Federvorspannung der Abschaltkupplung ab. Verwenden Sie zum Einstellen nur das mitgelieferte Einstellwerkzeug (14). Schieben Sie den Schieber (4) zurück, stecken Sie das Einstellwerkzeug in die Werkzeugaufnahme und drehen Sie es, bis die Einstellscheibe (15) sichtbar ist. Drehen im Uhrzeigersinn erhöht das Drehmoment.

Wartung und Reinigung

Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber. Reinigen Sie das Getriebe nach den ersten 150 Betriebsstunden mit einem milden Lösungsmittel und schmieren Sie es anschließend mit Bosch-Spezial-Getriebefett. Ölen Sie die beweglichen Teile der Abschaltkupplung nach 100.000 Verschraubungen mit einigen Tropfen Motorenöl SAE 10/SAE 20.
