Bedienungsanleitung für Bauer 3/8" Close Quarters Drill 1997E-B
Erfahren Sie, wie Sie Ihre Bauer 3/8" Close Quarters Drill (Modell 1997E-B) sicher bedienen, warten und Fehler beheben. Vollständiger Leitfaden zur Inbetriebnahme und Nutzung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Bauer 1997E-B ist eine 3/8"-Winkelbohrmaschine für den Betrieb an 120V-Steckdosen. Sie erfordert regelmäßige Wartung, scharfe Bohrer und korrekte Erdung. S. 7
Wichtigste Schritte
- Bohrerwechsel S. 8
- Inbetriebnahme S. 8
Erste Inbetriebnahme
- Stellen Sie sicher, dass der Auslöser in der Aus-Position ist, bevor Sie das Gerät einstecken. S. 8
Probleme und Lösungen
Werkzeug startet nicht
Stromverbindung prüfen, Steckdose prüfen, thermischen Überlastschutz zurücksetzen.
S. 10Wartung und Reset
- Reinigen Sie die Außenflächen nach jedem Gebrauch mit einem sauberen Tuch. S. 9
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 120V | Betriebsspannung | S. 7 |
| Drehzahl | 0-1300/min | Leerlaufdrehzahl | S. 7 |
Wo es im PDF steht
- Sicherheitshinweise S. 2, 3, 4
- Technische Daten S. 7
- Bedienung S. 8
- Fehlerbehebung S. 10
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält grundlegende Sicherheits- und Betriebshinweise für die Bauer 3/8" Close Quarters Drill (Modell 1997E-B). Vor der Inbetriebnahme ist es zwingend erforderlich, die Sicherheitshinweise zu lesen, um Verletzungen durch Stromschläge, Feuer oder unsachgemäße Handhabung zu vermeiden. Das Gerät ist für den Betrieb an 120V-Steckdosen ausgelegt.
Produktbeschreibung
Die Bohrmaschine verfügt über ein 3/8"-Bohrfutter, einen variablen Geschwindigkeitsregler (Trigger) und einen Vorwärts-/Rückwärtsschalter. Das Gerät ist für den Einsatz mit scharfen Bohrern konzipiert.
Inbetriebnahme
Stellen Sie vor dem Einstecken des Netzsteckers sicher, dass der Auslöser (Trigger) in der Aus-Position steht. Überprüfen Sie, ob der Bohrer korrekt im Bohrfutter sitzt und festgezogen ist. Verwenden Sie für den Betrieb eine geeignete Steckdose, die den elektrischen Anforderungen (120VAC, 60Hz) entspricht.
Bedienung
- Bohrerwechsel: Lösen Sie das Bohrfutter mit dem Bohrfutterschlüssel, setzen Sie den Bohrer ein und ziehen Sie das Futter fest.
- Bohrvorgang: Setzen Sie die Spitze des Bohrers auf das Werkstück. Betätigen Sie den Auslöser langsam, um den Bohrvorgang zu starten. Die Geschwindigkeit ist variabel und hängt davon ab, wie weit der Auslöser gedrückt wird.
- Richtungswechsel: Ändern Sie die Drehrichtung niemals während des Betriebs. Lassen Sie das Bohrfutter vollständig zum Stillstand kommen, bevor Sie den Vorwärts-/Rückwärtsschalter betätigen.
Wartung und Pflege
Führen Sie vor jedem Gebrauch eine Sichtprüfung auf lose Teile, beschädigte Kabel oder Anzeichen von Verschleiß durch. Reinigen Sie die Außenflächen des Werkzeugs nach jedem Gebrauch mit einem sauberen Tuch. Reparaturen dürfen nur von qualifiziertem Fachpersonal unter Verwendung identischer Ersatzteile durchgeführt werden.
Fehlerbehebung
Bei Problemen wie "Werkzeug startet nicht" oder "Überhitzung" prüfen Sie zunächst die Stromversorgung und ob der thermische Überlastschutz ausgelöst hat. Vermeiden Sie es, das Werkzeug zu überlasten, und verwenden Sie keine zu langen oder zu dünnen Verlängerungskabel, da dies zu Leistungsabfall und Überhitzung führen kann.
Praktische Hilfe
Typische Probleme
Werkzeug startet nicht
Überprüfen Sie die Stromverbindung, die Steckdose und den thermischen Überlastschutz am Gerät.
Werkzeug läuft langsam
Verringern Sie den Druck auf das Werkzeug oder entfernen Sie unnötige Verlängerungskabel, die den Stromfluss behindern könnten.
Überhitzung
Reinigen Sie die Lüftungsschlitze und lassen Sie das Werkzeug in seinem eigenen Tempo arbeiten, ohne es zu forcieren.
Vor der Verwendung
- Überprüfen Sie das Werkzeug auf lose Teile oder beschädigte Kabel.
- Stellen Sie sicher, dass der Bohrer scharf und korrekt eingesetzt ist.
- Tragen Sie eine Schutzbrille und geeignete Schutzkleidung.
- Stellen Sie sicher, dass der Schalter auf 'Aus' steht, bevor Sie das Gerät einstecken.
- Sichern Sie das Werkstück mit einer Klemme oder einem Schraubstock.
Technische Daten in der Praxis
- 120VAC / 60Hz / 3.5A
- Elektrische Anforderungen für den Betrieb.
Abbildungen und Diagramme

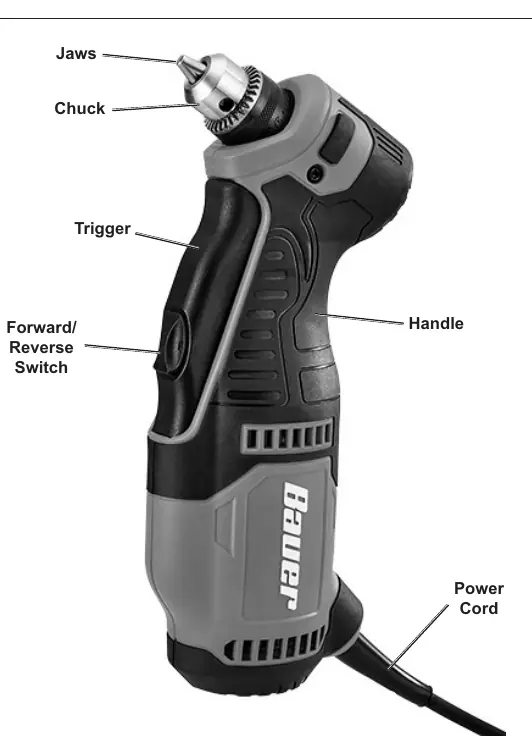

- Das Diagramm auf Seite 7 zeigt die Hauptkomponenten: Bohrfutter, Auslöser (Trigger), Vorwärts-/Rückwärtsschalter, Griff und Netzkabel.
Modellkompatibilität
- Das Gerät erfordert eine 120V-Stromversorgung.
- Verwenden Sie nur scharfe Bohrer, um Überlastung zu vermeiden.
