Bedienungsanleitung für Bauer 1992E-B Schlagbohrmaschine

Erfahren Sie, wie Sie die Bauer 1992E-B Schlagbohrmaschine sicher bedienen, warten und einrichten. Dieser Leitfaden enthält wichtige Sicherheitshinweise, Bohrtipps und Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Die Bauer 1992E-B ist eine schwere Schlagbohrmaschine mit variabler Geschwindigkeit. Die Anleitung deckt Sicherheit, Montage, Betrieb und Wartung ab. S. 1, 8

Wichtigste Schritte

  • Bohrer installieren S. 9
  • Modus wählen S. 9

Erste Inbetriebnahme

  • Überprüfen Sie das Gerät, montieren Sie den Zusatzhandgriff und den Tiefenanschlag, wählen Sie den Modus und schließen Sie das Gerät an. S. 8, 9

Probleme und Lösungen

Werkzeug startet nicht

Kabel prüfen, Stromquelle prüfen, thermischen Rücksetzschalter drücken.

S. 13

Wartung und Reset

  • Reinigen Sie das Gerät nach Gebrauch und blasen Sie regelmäßig Druckluft durch die Lüftungsschlitze. S. 12

Technische Daten

Parameter Wert Hinweis Seiten
Elektrische Nennleistung 120VAC / 60Hz / 7.5A Stromversorgung S. 8
Bohrkapazität (Beton) 5/8" (16mm) Maximale Bohrleistung in Beton S. 8

Wo es im PDF steht

  • Sicherheit S. 2, 3, 4, 5
  • Einrichtung S. 8, 9
  • Teileliste S. 14, 15
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Bauer 1992E-B Schlagbohrmaschine Seite 1 Funktionen der Schlagbohrmaschine Seite 8 Tiefenanschlag-Einstellung Seite 9 Explosionszeichnung Seite 15

Wichtige Informationen aus der Anleitung

Diese Bedienungsanleitung enthält grundlegende Sicherheits- und Betriebshinweise für die Bauer 1992E-B Schlagbohrmaschine. Vor der Inbetriebnahme müssen alle Sicherheitshinweise gelesen werden, um Verletzungen oder Schäden zu vermeiden. Das Gerät ist für den Einsatz in trockenen Umgebungen vorgesehen.

Bauer 1992E-B Schlagbohrmaschine
Bauer 1992E-B Schlagbohrmaschine

Vorbereitung und Einrichtung

Bevor Sie mit der Arbeit beginnen, führen Sie folgende Schritte durch:

Funktionen der Schlagbohrmaschine
Funktionen der Schlagbohrmaschine
Tiefenanschlag-Einstellung
Tiefenanschlag-Einstellung
  • Bohrer einsetzen: Drehen Sie den Bohrfutterring gegen den Uhrzeigersinn, um die Backen zu öffnen. Setzen Sie den Bohrer ein und ziehen Sie das Futter mit dem mitgelieferten Bohrfutterschlüssel fest.
  • Zusatzhandgriff: Montieren Sie den Zusatzhandgriff in der gewünschten Position und ziehen Sie ihn fest.
  • Tiefenanschlag: Führen Sie den Tiefenanschlag durch die Öffnung am Zusatzhandgriff, um die gewünschte Bohrtiefe einzustellen.

Betrieb der Schlagbohrmaschine

Die Maschine verfügt über zwei Betriebsmodi:

  • Bohren: Schieben Sie den Moduswahlschalter nach rechts zum "Bohrer"-Symbol.
  • Schlagbohren: Schieben Sie den Moduswahlschalter nach links zum "Hammer"-Symbol.

Verwenden Sie den Drehrichtungsschalter, um zwischen Vorwärts- und Rückwärtslauf zu wählen. Nutzen Sie den Feststellknopf am Griff nur bei weichen Materialien für Dauerbetrieb; bei harten Materialien wie Beton oder Stahl sollte dieser nicht verwendet werden.

Wartung und Reinigung

Um die Lebensdauer des Werkzeugs zu verlängern, beachten Sie folgende Wartungshinweise:

Explosionszeichnung
Explosionszeichnung
  • Überprüfen Sie das Gerät vor jedem Gebrauch auf lose Teile, beschädigte Kabel oder Fehlfunktionen.
  • Reinigen Sie das Gehäuse nach Gebrauch mit einem sauberen Tuch.
  • Blasen Sie regelmäßig Druckluft durch die Lüftungsschlitze, um Staub und Schmutz zu entfernen.
  • Reparaturen, insbesondere der Austausch von Kohlebürsten, sollten nur von qualifiziertem Fachpersonal durchgeführt werden.

Sicherheitshinweise

Beachten Sie stets die allgemeinen Sicherheitsregeln für Elektrowerkzeuge. Tragen Sie bei Schlagbohrarbeiten einen Gehörschutz. Bei Arbeiten mit Mauerwerk oder Beton ist aufgrund von kristallinem Siliziumstaub eine NIOSH-zugelassene Atemschutzmaske und Schutzbrille erforderlich.

Praktische Hilfe

Typische Probleme

Werkzeug startet nicht

Überprüfen Sie die Stromverbindung, den Sicherungskasten oder den thermischen Rücksetzschalter am Gerät.

Werkzeug arbeitet langsam

Verwenden Sie kein zu langes oder zu dünnes Verlängerungskabel. Prüfen Sie die Kabelstärke gemäß Tabelle A.

Überhitzung

Lassen Sie das Werkzeug in seinem eigenen Tempo arbeiten, prüfen Sie die Zubehörausrichtung und reinigen Sie die Lüftungsschlitze.

Vor der Verwendung

  • Überprüfen Sie das Gerät auf Schäden oder lose Teile.
  • Stellen Sie sicher, dass der Bohrer fest im Futter sitzt.
  • Wählen Sie den korrekten Modus (Bohren/Schlagbohren).
  • Tragen Sie geeignete Schutzausrüstung (Schutzbrille, Gehörschutz).
  • Stellen Sie sicher, dass der Arbeitsbereich sauber und gut beleuchtet ist.

Technische Daten in der Praxis

Rotationsgeschwindigkeit
0-2800 U/min (RPM)
Bohrfutterkapazität
Bis zu 1/2 Zoll (13 mm)

Abbildungen und Diagramme

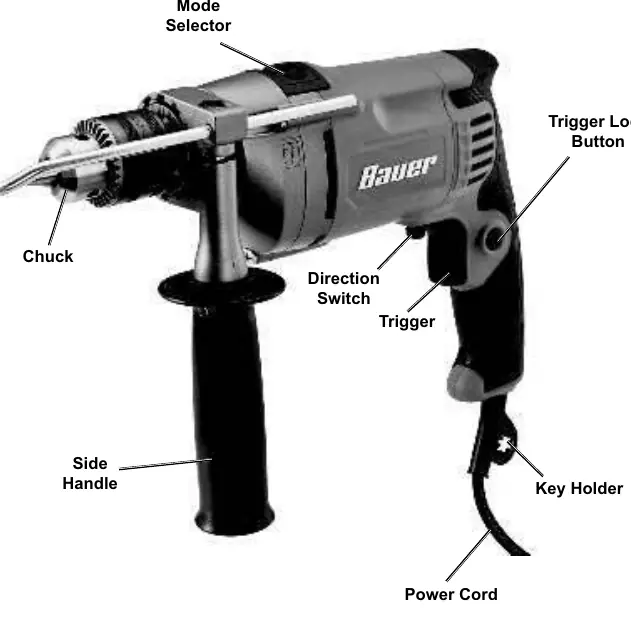

  • Das Diagramm auf Seite 8 zeigt die Funktionen: Bohrfutter, Tiefenanschlag, Moduswahlschalter, Zusatzhandgriff, Drehrichtungsschalter, Abzug und Feststellknopf.

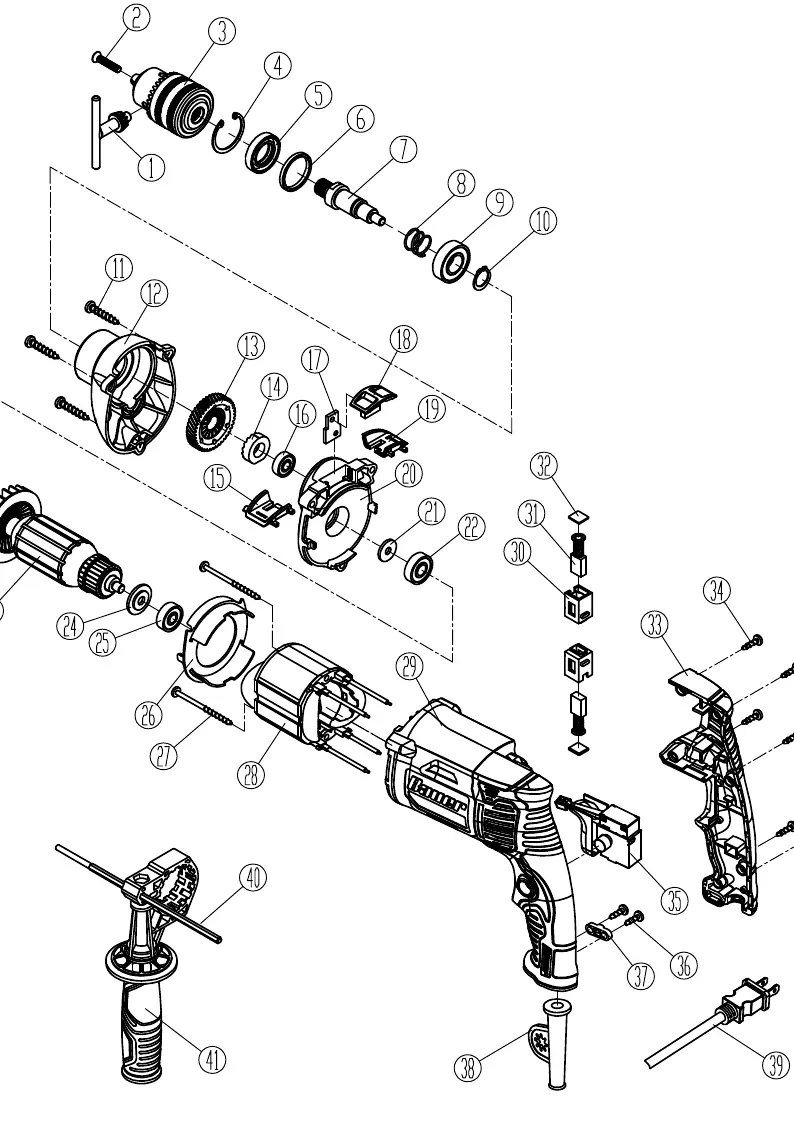

  • Die Explosionszeichnung auf Seite 15 hilft bei der Identifizierung von Ersatzteilen.

Modellkompatibilität

  • Betrieb nur mit 120V AC / 60Hz.
  • Verwenden Sie bei Verlängerungskabeln den korrekten Querschnitt basierend auf der Länge (siehe Tabelle A in der Anleitung).
