Bedienungsanleitung für Bauer 1992C-B 1/2" Kompakt-Schlagbohrschrauber

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheitswarnungen, Montageanweisungen, Betriebsabläufe und Wartungshinweise für den Bauer 1992C-B 1/2" Kompakt-Schlagbohrschrauber. Lesen Sie vor der Inbetriebnahme unbedingt die Sicherheitshinweise, insbesondere zu Lithium-Ionen-Akkus, Silikose-Prävention bei Mauerwerksarbeiten und Vibrationsschutz.

Gerätebeschreibung

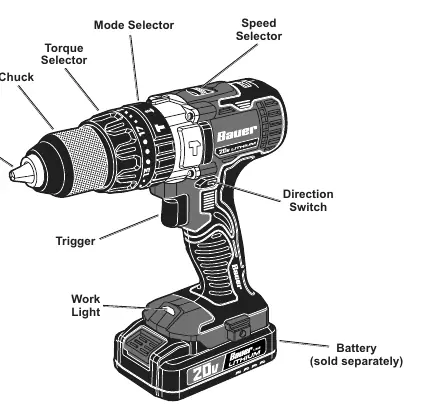

Der Schlagbohrschrauber verfügt über folgende Bedienelemente:

• Bohrfutter: Zur Aufnahme von Bohrern und Bits.
• Drehmomentvorwahl: Einstellbar von 1 bis 17 für Schraubarbeiten.
• Modus-Wahlschalter: Umschalten zwischen Bohren, Schrauben (Driving) und Schlagbohren.
• Geschwindigkeitswahlschalter: Auswahl zwischen niedriger (1) und hoher (2) Geschwindigkeit.
• Drehrichtungsschalter: Vorwärts, Rückwärts und Sperre (Trigger Lock).
• Arbeitslicht: Beleuchtet den Arbeitsbereich bei Betätigung des Auslösers.

Vorbereitung und Montage

Vor der ersten Benutzung:

• Akku laden: Laden Sie den Akku vollständig auf, bevor Sie das Werkzeug verwenden.
• Bit-Installation: Öffnen Sie das Bohrfutter durch Drehen gegen den Uhrzeigersinn. Setzen Sie den passenden Bit ein und ziehen Sie das Futter im Uhrzeigersinn fest.
• Gürtelclip: Kann bei Bedarf an beiden Seiten des Griffs mit der mitgelieferten Schraube montiert werden.

Bedienung

Stellen Sie vor Arbeitsbeginn sicher, dass der Drehrichtungsschalter auf Sperre steht, wenn Sie Einstellungen vornehmen.

• Moduswahl: Wählen Sie den Modus (Bohren, Schrauben oder Schlagbohren) über den Modus-Wahlschalter.
• Geschwindigkeit: Wählen Sie Stufe 1 für niedrige oder Stufe 2 für hohe Geschwindigkeit.
• Drehmoment: Nutzen Sie die Einstellungen 1-17 für Schraubarbeiten. Beginnen Sie mit einem niedrigen Wert, um das Material zu schonen.
• Bohren in Holz/Metall: Verwenden Sie den Bohr-Modus. Beginnen Sie mit niedriger Geschwindigkeit, um ein Abrutschen zu verhindern.
• Bohren in Mauerwerk: Verwenden Sie den Schlagbohr-Modus und entsprechende Hartmetallbohrer.

Wartung und Reinigung

Regelmäßige Wartung verlängert die Lebensdauer des Geräts:

• Vor jedem Gebrauch: Prüfen Sie auf beschädigte Akkus, lose Teile oder Fehlfunktionen.
• Nach Gebrauch: Wischen Sie das Gehäuse mit einem sauberen Tuch ab.
• Lagerung: Entfernen Sie den Akku und lagern Sie das Gerät an einem trockenen Ort außerhalb der Reichweite von Kindern.
• Lüftungsschlitze: Halten Sie die Lüftungsschlitze frei von Staub und Ablagerungen.

Fehlerbehebung

Bei Problemen prüfen Sie folgende Punkte:

• Gerät startet nicht: Akku prüfen, korrekt einsetzen oder aufladen.
• Gerät arbeitet langsam: Überlastung vermeiden, Akku prüfen.
• Überhitzung: Lüftungsschlitze reinigen, Arbeitsgeschwindigkeit anpassen.
