Bedienungsanleitung für den Schlagschrauber Total 1050W
Detaillierte Bedienungsanleitung für den Schlagschrauber Total 1050W. Erfahren Sie alles über die sichere Handhabung, den Bitwechsel, die Drehmomenteinstellungen und die Wartung des Geräts.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält grundlegende Sicherheits- und Betriebshinweise für den Schlagschrauber Total 1050W. Vor der Inbetriebnahme müssen alle Sicherheitshinweise gelesen werden, um das Risiko von Stromschlägen, Bränden oder Verletzungen zu vermeiden. Stellen Sie sicher, dass die Netzspannung mit der auf dem Typenschild angegebenen Spannung übereinstimmt.
Produktbeschreibung
Das Gerät besteht aus folgenden Hauptkomponenten:
- Bohrfutter (Chuck)
- Einsatzwerkzeug (Drill bit)
- Schalter für Linkslauf (ON/OFF)
- Schalter für Rechtslauf (ON/OFF)
- Handgriff
- Netzkabel
Montage und Einstellung
Vor jeglicher Montage oder Einstellung muss das Gerät zwingend vom Stromnetz getrennt werden.
Wechsel des Einsatzwerkzeugs
- Achten Sie darauf, dass das Bit fest im Bohrfutter sitzt.
- Ein nicht korrekt befestigtes Werkzeug kann sich während des Betriebs lösen und unkontrolliert bewegen.
- Schieben Sie das Einsatzwerkzeug in die Aufnahme des Werkzeughalters.
Bedienung
Drehrichtung ändern
- Rechtslauf: Drücken Sie den unteren Teil des Schalters und halten Sie ihn gedrückt.
- Linkslauf: Drücken Sie den oberen Teil des Schalters und halten Sie ihn gedrückt.
Ein- und Ausschalten
- Zum Einschalten den Schalter gedrückt halten.
- Zum Ausschalten den Schalter loslassen.
- Trennen Sie das Gerät nach Gebrauch immer vom Stromnetz.
Technische Daten
- Leistung: 1050W
- Spannung: 220-240V~50/60Hz
- Leerlaufdrehzahl: 2300/min
- Max. Drehmoment: 550Nm
- Werkzeugaufnahme: 1/2 Zoll
- Schraubengröße: M6-M24
Wartung und Sicherheit
- Halten Sie die Lüftungsschlitze stets sauber, um eine Überhitzung zu vermeiden.
- Das Gerät darf nur von qualifiziertem Fachpersonal gewartet werden.
- Verwenden Sie persönliche Schutzausrüstung wie Schutzbrille, Gehörschutz und Staubmaske.
- Entsorgen Sie das Gerät nicht im Hausmüll, sondern führen Sie es einer geeigneten Recyclingstelle zu.
Praktische Hilfe
Typische Probleme
Gerät startet nicht
Überprüfen Sie die Stromversorgung und ob der Stecker fest in der Steckdose sitzt.
Einsatzwerkzeug löst sich
Stellen Sie sicher, dass das Bit korrekt und fest in der Werkzeugaufnahme sitzt.
Überhitzung des Motors
Reinigen Sie die Lüftungsschlitze von Staub und Ablagerungen.
Vor der Verwendung
- Überprüfen Sie, ob die Netzspannung (220-240V) mit dem Gerät übereinstimmt.
- Tragen Sie eine Schutzbrille, Gehörschutz und eine Staubmaske.
- Stellen Sie sicher, dass der Schalter auf 'Aus' steht, bevor Sie das Gerät anschließen.
- Prüfen Sie, ob das Einsatzwerkzeug fest sitzt.
- Stellen Sie sicher, dass der Arbeitsbereich sauber und gut beleuchtet ist.
Abbildungen und Diagramme

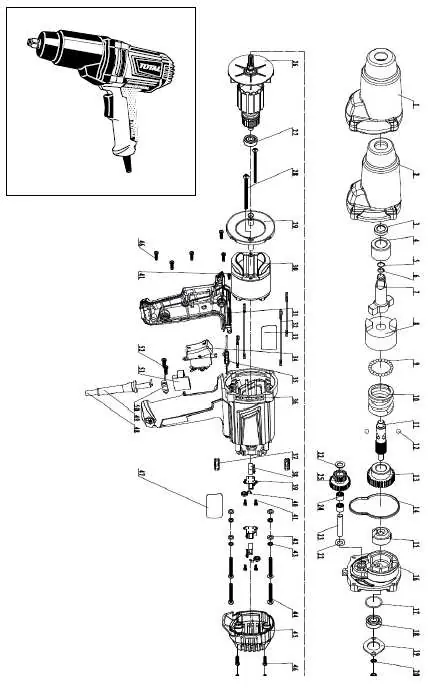

- Die Explosionszeichnung zeigt die interne Struktur und Ersatzteilnummern für Wartungszwecke.
- Das Diagramm zur Drehrichtung zeigt die Position der Schalter für Rechts- und Linkslauf.
Modellkompatibilität
- Geeignet für Schraubengrößen von M6 bis M24.
- Nur für den Betrieb mit der angegebenen Netzspannung geeignet.
- Verwenden Sie nur vom Hersteller unterstütztes Zubehör.
Autor der Aufbereitung
Markus Weber
Dokumentationsanalyst
Bereitet PDF-Handbücher für klare Produktseiten auf und achtet darauf, dass technische Angaben präzise und nachvollziehbar bleiben.
