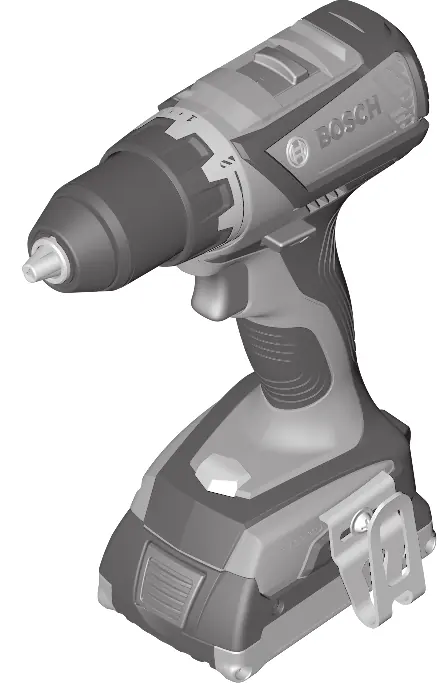

Bedienungsanleitung für Akku-Bohrschrauber Bosch GSR | GSB 18 V-EC Professional

Wichtige Informationen aus der Anleitung

Diese Bedienungsanleitung enthält alle notwendigen Informationen für den sicheren Betrieb und die Wartung der Akku-Bohrschrauber Bosch GSR 18 V-EC und GSB 18 V-EC. Vor der ersten Inbetriebnahme ist es wichtig, die Sicherheitshinweise zu lesen, um Verletzungen oder Schäden am Gerät zu vermeiden. Das Gerät verfügt über eine Schnellabschaltung (KickBack Control) für erhöhte Sicherheit.

Produktbeschreibung

Das Gerät besteht aus folgenden Hauptkomponenten:

• Werkzeugaufnahme (1)
• Schnellspannbohrfutter (2)
• Einstellring Drehmomentvorwahl (3)
• Betriebsarten-Wahlschalter (4) (nur GSB)
• Gangwahlschalter (5)
• Ein-/Ausschalter (14)
• Arbeitslicht (10)
• Akku (8)

Montage

Nehmen Sie den Akku vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) sowie bei dessen Transport und Aufbewahrung aus dem Elektrowerkzeug. Zum Werkzeugwechsel öffnen Sie das Schnellspannbohrfutter (2) durch Drehen, setzen das Werkzeug ein und drehen das Bohrfutter von Hand kräftig zu.

Betrieb

Inbetriebnahme: Setzen Sie den geladenen Akku in den Griff ein, bis er spürbar einrastet. Stellen Sie den Drehrichtungsumschalter (13) auf die Mitte, um ein unbeabsichtigtes Einschalten zu verhindern.

Betriebsarten einstellen:

• Bohren: Stellen Sie den Einstellring (3) bzw. den Betriebsarten-Wahlschalter (4) auf das Symbol „Bohren“.
• Schrauben: Stellen Sie den Einstellring (3) auf das gewünschte Drehmoment ein.
• Schlagbohren (nur GSB): Stellen Sie den Betriebsarten-Wahlschalter (4) auf das Symbol „Schlagbohren“.

Ein-/Ausschalten: Drücken Sie den Ein-/Ausschalter (14) und halten Sie ihn gedrückt. Das Arbeitslicht (10) leuchtet bei gedrücktem Schalter.

Wartung und Reinigung

Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber, um gut und sicher zu arbeiten. Entfernen Sie den Akku vor allen Wartungsarbeiten.
