Bedienungsanleitung für Bosch GSR 18 V-EC TE Professional Akku-Trockenbauschrauber

Erfahren Sie alles über die Bedienung, Wartung und Sicherheit Ihres Bosch GSR 18 V-EC TE Professional Akku-Trockenbauschraubers. Detaillierte Anleitung zur Tiefeneinstellung, Werkzeugwechsel und Akku-Handhabung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der GSR 18 V-EC TE ist ein Akku-Trockenbauschrauber zum Ein- und Ausdrehen von Schrauben. Die Schraubtiefe ist über die Einstellhülse präzise in 0,25 mm Schritten justierbar. S. 6, 8

Wichtigste Schritte

  • Akku wechseln S. 7
  • Schraubtiefe einstellen S. 8

Erste Inbetriebnahme

  • Akku laden, in den Griff einsetzen bis er einrastet, Drehrichtungsschalter prüfen. S. 7

Probleme und Lösungen

Gerät schaltet ab / Drehzahl reduziert

Überlastschutz oder Akkutemperatur außerhalb 0-70 °C.

S. 8

Wartung und Reset

  • Gerät und Lüftungsschlitze sauber halten. S. 8

Technische Daten

Parameter Wert Hinweis Seiten
Nennspannung 18 V Betriebsspannung S. 6
Leerlaufdrehzahl 0 – 4200 min-1 Drehzahlbereich S. 6
Max. Drehmoment 5 Nm Für weiche Schraubfälle S. 6

Wo es im PDF steht

  • Produktübersicht S. 3
  • Montage und Einstellung S. 4
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Übersicht der Bauteile des GSR 18 V-EC TE Seite 3 Werkzeugwechsel (A) und Tiefeneinstellung (B) Seite 4

Wichtige Informationen aus der Anleitung

Dieses Dokument ist die Bedienungsanleitung für den Akku-Trockenbauschrauber GSR 18 V-EC TE. Es enthält wichtige Sicherheitshinweise, Anleitungen zur Inbetriebnahme, Einstellung der Schraubtiefe und Wartung. Vor der ersten Verwendung muss der Akku vollständig geladen werden. Das Gerät ist ausschließlich für das Ein- und Ausdrehen von Schrauben konzipiert.

Produktübersicht

Die wesentlichen Bedienelemente des Geräts umfassen:

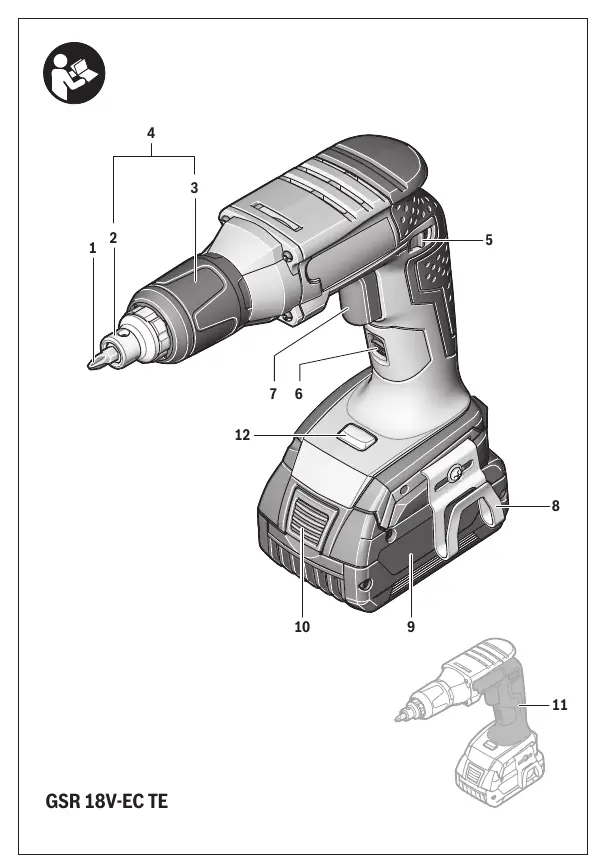

Übersicht der Bauteile des GSR 18 V-EC TE
Übersicht der Bauteile des GSR 18 V-EC TE
  • 1: Schrauberbit
  • 2: Anschlaghülse
  • 3: Einstellhülse für Schraubtiefenanschlag
  • 4: Schraubtiefenanschlag
  • 5: Drehrichtungsumschalter
  • 6: Feststelltaste für Ein-/Ausschalter
  • 7: Ein-/Ausschalter
  • 8: Gurthalteclip
  • 9: Akku
  • 10: Akku-Entriegelungstaste
  • 11: Handgriff
  • 12: LED-Arbeitslicht
  • 13: Universalbithalter

Technische Daten

Das Gerät arbeitet mit einer Nennspannung von 18 V. Die Leerlaufdrehzahl beträgt 0 bis 4200 min-1. Das maximale Drehmoment für weiche Schraubfälle liegt bei 5 Nm. Die Werkzeugaufnahme ist ein 1/4" Innensechskant.

Montage und Werkzeugwechsel

Vor allen Arbeiten am Gerät (z. B. Wartung, Werkzeugwechsel) sowie bei Transport und Lagerung ist der Akku aus dem Elektrowerkzeug zu entfernen. Zum Wechseln des Bits ziehen Sie den Schraubtiefenanschlag (4) nach vorne ab. Danach kann das Schrauberbit (1) oder der Universalbithalter (13) entnommen und ersetzt werden. Nach dem Wechsel den Tiefenanschlag wieder aufstecken.

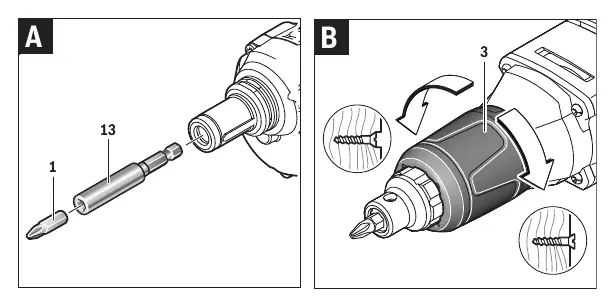

Werkzeugwechsel (A) und Tiefeneinstellung (B)
Werkzeugwechsel (A) und Tiefeneinstellung (B)

Bedienung

Einstellung der Schraubtiefe: Mit der Einstellhülse (3) kann die Einschraubtiefe des Schraubenkopfes in 8 Raststufen pro Umdrehung vorgewählt werden. Jede Stufe entspricht einer Änderung der Einschraubtiefe um 0,25 mm. Drehen im Uhrzeigersinn erhöht die Tiefe, Drehen gegen den Uhrzeigersinn verringert sie.

Ein- und Ausschalten: Zum Starten den Ein-/Ausschalter (7) drücken. Die Drehzahl ist variabel steuerbar durch den Druck auf den Schalter. Zum Feststellen des Schalters die Feststelltaste (6) drücken.

Wartung und Reinigung

Halten Sie das Gerät und die Lüftungsschlitze stets sauber, um sicher und einwandfrei zu arbeiten. Bei Defekten oder Problemen wenden Sie sich an den autorisierten Kundendienst von Bosch.

Herstellerinformationen

Robert Bosch GmbH

Markenprofil
Herstellerwebsite https://www.bosch.de Support https://www.bosch.de

Praktische Hilfe

Typische Probleme

Gerät schaltet ab oder läuft nicht mit voller Drehzahl

Akku ist leer oder der Überlastschutz ist aktiv. Die zulässige Akkutemperatur liegt zwischen 0 °C und 70 °C.

Schraubtiefe ist nicht korrekt

Einstellhülse (3) neu justieren. Im Uhrzeigersinn drehen für größere Tiefe, gegen den Uhrzeigersinn für geringere Tiefe.

Vor der Verwendung

  • Akku vollständig laden
  • Passendes Schrauberbit einsetzen
  • Drehrichtungsschalter auf gewünschte Richtung prüfen
  • Tiefenanschlag auf Material testen
  • Sicherstellen, dass der Akku fest eingerastet ist

Technische Daten in der Praxis

0-4200 min-1
Leerlaufdrehzahl, variabel steuerbar.
1/4" Innensechskant
Standard-Werkzeugaufnahme für Bits.

Abbildungen und Diagramme

  • Seite 3 zeigt die Bauteile 1-12 des Schraubers.
  • Seite 4 zeigt den Werkzeugwechsel (A) und die Einstellung der Schraubtiefe (B).

Modellkompatibilität

  • Nur Original Bosch Lithium-Ionen-Akkus verwenden.
  • Nur kompatible Ladegeräte (AL 1820 CV, AL 1860 CV) verwenden.
