Installationsanleitung für Terma Alex 1580x500mm - SX Heizkörper

Erfahren Sie, wie Sie den Terma Alex 1580x500mm - SX Heizkörper korrekt installieren. Diese Anleitung enthält wichtige Schritte zur Wandmontage, Anschlussvorgaben für 1/2" Ventile und Hinweise zur Wartung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Terma Alex 1580x500mm - SX ist ein Heizkörper für geschlossene Heizsysteme. Die Installation erfordert die Montage der Halterungen an einer massiven Wand, den Anschluss von 1/2" BSP Ventilen sowie das Entlüften des Systems. S. 1

Wichtigste Schritte

  • Wandmontage der Halterungen S. 1, 2
  • Entlüftung des Heizkörpers S. 1

Erste Inbetriebnahme

  • System befüllen und entlüften S. 1

Wartung und Reset

  • Reinigung S. 1

Technische Daten

Parameter Wert Hinweis Seiten
Anschluss 1/2" BSP Standard-Ventilanschluss S. 1
Bohrtiefe 80 mm Erforderliche Tiefe für die Wanddübel S. 1

Wo es im PDF steht

  • Installationsanleitung und Teileliste S. 1
  • Montageschritte S. 2
Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation des Terma Alex 1580x500mm - SX Heizkörpers. Bitte lesen Sie die Anweisungen vollständig durch, bevor Sie mit der Montage beginnen. Der Heizkörper ist ausschließlich für geschlossene Heizsysteme konzipiert. Stellen Sie sicher, dass Sie über alle notwendigen Teile verfügen und die Wandbeschaffenheit für die mitgelieferten Dübel geeignet ist.

Lieferumfang und Vorbereitung

Überprüfen Sie vor Beginn der Installation, ob alle Teile vorhanden sind:

  • Rawl-Dübel (1)
  • Wandbefestigungsschrauben mit Unterlegscheiben (2)
  • Montagehalterung-1 (3)
  • Verbindungsschrauben für Halterungen (4)
  • Befestigungsschrauben für Kollektorhalterung (5)
  • Montagehalterung-2 (6)
  • Entlüftungsventil
  • Inbusschlüssel

Hinweis: Ventile sind nicht im Lieferumfang enthalten. Sie benötigen standardmäßige 1/2" BSP-Heizkörperventile.

Installationsschritte

Schritt-für-Schritt-Montageanleitung

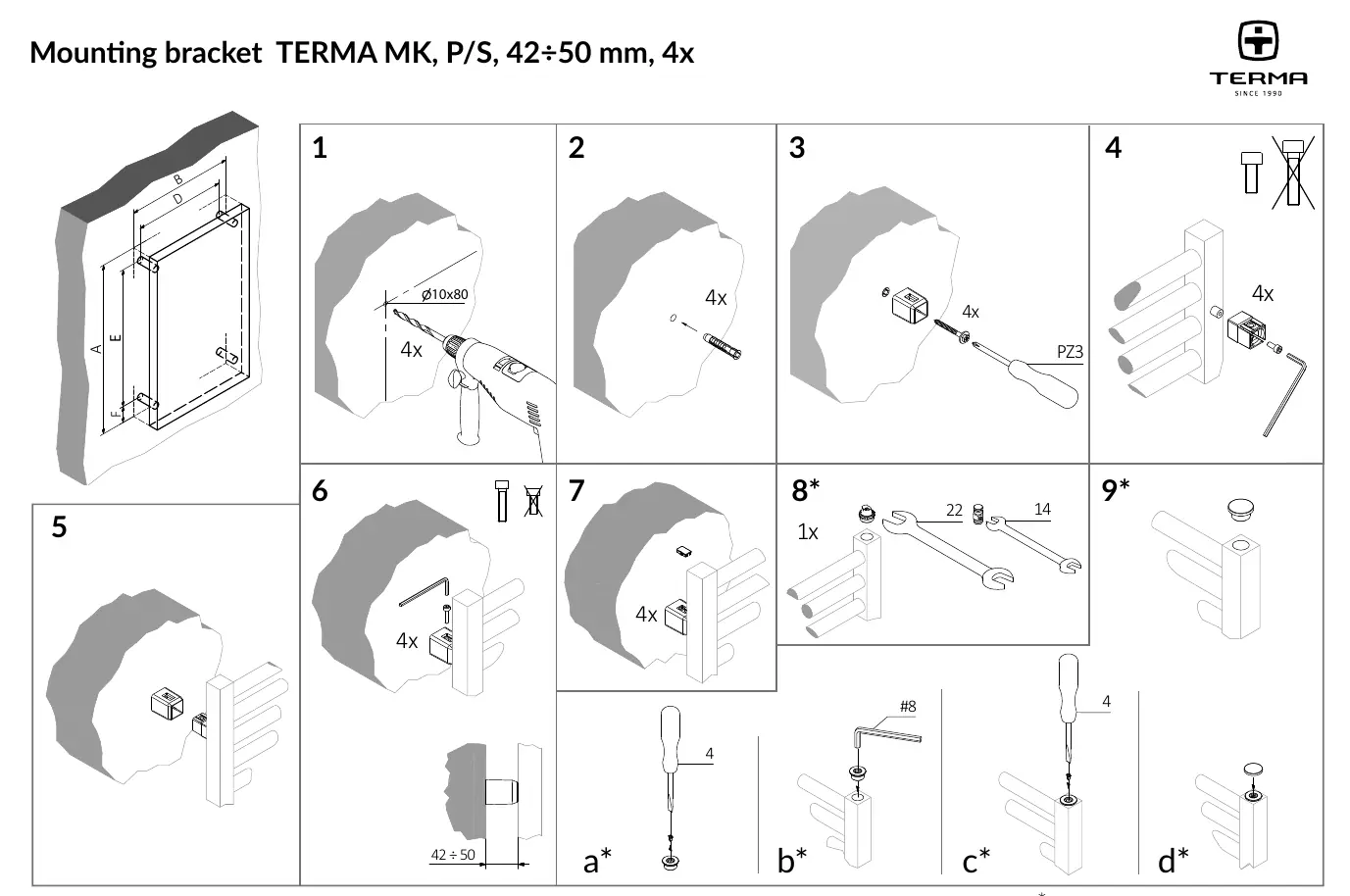

Schritt-für-Schritt-Montageanleitung
  1. Markieren Sie die Position der Halterungen an der Wand unter Berücksichtigung der Abstände zwischen den Halterungszentren.
  2. Bohren Sie Löcher mit einem 10-mm-Bohrer bis zu einer Tiefe von ca. 80 mm und setzen Sie die Dübel (1) ein.
  3. Befestigen Sie die Montagehalterung-1 (3) mit der Verbindungsschraube und Unterlegscheibe (2) an der Wand.
  4. Befestigen Sie die Montagehalterung-2 (6) mit der entsprechenden Schraube (5) am Heizkörper.
  5. Führen Sie alle Montagehalterungen-2 (6) in die an der Wand befestigten Montagehalterungen-1 (3) ein und fixieren Sie diese mit den Verbindungsschrauben (4).

Anschluss und Inbetriebnahme

Schließen Sie den Wasserfluss mit geeigneten 1/2" BSP-Ventilen an. Befolgen Sie dabei die Richtlinien des Ventilherstellers. Füllen Sie den Heizkörper anschließend mit Wasser und entlüften Sie ihn über das Entlüftungsventil an der Oberseite, um eingeschlossene Luft zu entfernen.

Wartung und Pflege

Reinigen Sie den Heizkörper regelmäßig mit einem sauberen, feuchten Tuch. Verwenden Sie niemals Scheuermittel oder aggressive Reinigungsmittel, da diese die Oberfläche beschädigen können.

Praktische Hilfe

Typische Probleme

Wandbeschaffenheit

Die mitgelieferten Dübel sind nur für massives Mauerwerk geeignet. Stellen Sie sicher, dass diese für Ihre Wandart geeignet sind.

Fehlende Ventile

Ventile sind nicht im Lieferumfang enthalten. Besorgen Sie vorab standardmäßige 1/2" BSP-Heizkörperventile.

Vor der Verwendung

  • Prüfen Sie den Lieferumfang auf Vollständigkeit.
  • Stellen Sie sicher, dass 1/2" BSP Ventile vorhanden sind.
  • Prüfen Sie die Wand auf versteckte Leitungen oder Rohre vor dem Bohren.
  • Stellen Sie sicher, dass das Heizsystem geschlossen ist.
  • Planen Sie einen Mindestabstand von 100 mm zum Boden ein.

Abbildungen und Diagramme

  • Die Anleitung enthält ein detailliertes Diagramm der Halterungsmontage (Seite 2), das die Schritte 1 bis 9 zeigt.
  • Die technischen Zeichnungen auf Seite 1 zeigen die Abmessungen des Heizkörpers (1580x500mm).
