Montageanleitung für Terma MDP Montagehalterung
Detaillierte Montageanleitung für die Terma MDP Montagehalterung. Erfahren Sie Schritt für Schritt, wie Sie die Halterungen sicher an der Wand und am Heizkörper anbringen, inklusive benötigter Werkzeuge.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Terma MDP Montagehalterung wird durch Bohren von 10mm Löchern in die Wand, Anbringen der Wandhalterungen und anschließendes Verschrauben der Halterungselemente am Heizkörper installiert. S. 1, 2
Wichtigste Schritte
- Wand bohren (10mm) S. 2
- Wandhalterung befestigen S. 2
- Halterung am Heizkörper montieren S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Bohrdurchmesser | 10mm | Erforderlicher Durchmesser für Wanddübel | S. 2 |
Wo es im PDF steht
- Montage am Heizkörper S. 1
- Wandmontage S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Montage
Diese Anleitung beschreibt die fachgerechte Installation der Terma MDP Montagehalterung. Bitte stellen Sie vor Beginn sicher, dass alle Komponenten vorhanden sind und Sie über das passende Werkzeug verfügen. Die Montage erfordert präzises Bohren und Verschrauben.
Benötigte Werkzeuge
Für die Installation werden folgende Werkzeuge benötigt:
- Bohrmaschine mit 10mm Bohrer
- Schraubendreher (PZ1 und PZ3)
- Inbusschlüssel (Größe 4mm)
- Maulschlüssel (Größe 14mm und 22mm)
Installationsschritte
Wandmontage
Markieren Sie die Positionen für die Bohrungen an der Wand. Bohren Sie mit einem 10mm Bohrer die Löcher für die Dübel. Setzen Sie die Dübel ein und befestigen Sie die Wandhalterungen sicher mit den mitgelieferten Schrauben.

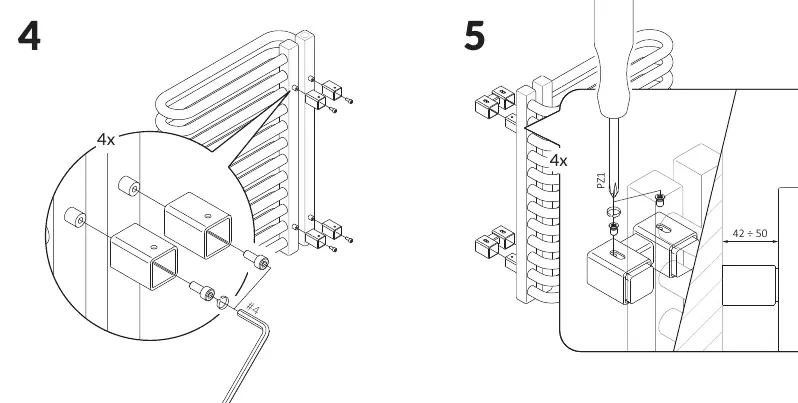

Befestigung am Heizkörper
Montieren Sie die Halterungselemente am Heizkörper. Verwenden Sie den 4mm Inbusschlüssel, um die Schrauben festzuziehen. Achten Sie darauf, dass die Abstände (42-50mm) korrekt eingehalten werden, um eine stabile Verbindung zu gewährleisten. Nutzen Sie die Maulschlüssel (14/22mm) für die finale Justierung der Anschlüsse, falls es sich um eine Wasser- oder Kombiversion handelt.
Praktische Hilfe
Typische Probleme
Überprüfen Sie, ob die Schrauben mit dem PZ3 Schraubendreher fest angezogen sind und ob die Dübel in der Wand fest sitzen.
Stellen Sie sicher, dass die Halterungselemente korrekt auf den Profilen positioniert sind (Abstand 42-50mm).
Vor der Verwendung
- Prüfen Sie den Lieferumfang auf Vollständigkeit (4x Halterungen)
- Stellen Sie sicher, dass ein 10mm Bohrer für die Wandmontage vorhanden ist
- Bereiten Sie PZ1 und PZ3 Schraubendreher vor
- Halten Sie einen 4mm Inbusschlüssel bereit
- Bereiten Sie 14mm und 22mm Maulschlüssel für die Anschlüsse vor
