Installationsanleitung für Terma Alex ONE 1140x500mm Heizkörper
Erfahren Sie, wie Sie den Terma Alex ONE 1140x500mm Heizkörper korrekt installieren. Diese Anleitung enthält wichtige Schritte zur Wandmontage, zum Anschluss und zur Inbetriebnahme.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation des Terma Alex ONE 1140x500mm Heizkörpers. Bitte lesen Sie die Anweisungen vollständig durch, bevor Sie mit der Montage beginnen. Stellen Sie sicher, dass alle im Lieferumfang enthaltenen Teile vorhanden sind. Beachten Sie, dass Ventile nicht im Lieferumfang enthalten sind und Standard 1/2 Zoll Heizkörperventile erforderlich sind. Der Heizkörper ist für geschlossene Heizsysteme konzipiert.

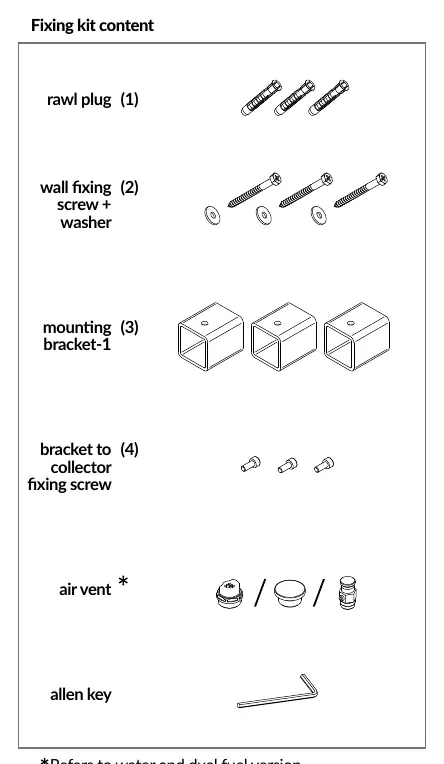

Lieferumfang
- Dübel (rawl plug)
- Wandbefestigungsschrauben mit Unterlegscheiben
- Montagehalterungen (mounting bracket-1)
- Befestigungsschrauben für Kollektor
- Entlüftungsventil
- Inbusschlüssel

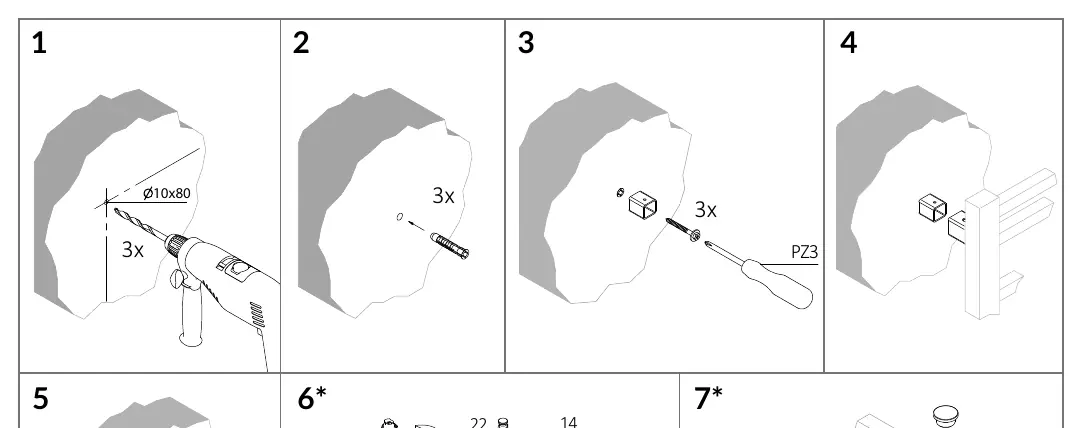

Installationsschritte
- Vorbereitung: Prüfen Sie die Wand vor dem Bohren auf versteckte Leitungen oder Rohre. Der Heizkörper sollte für eine optimale Wärmeeffizienz mindestens 100 mm über dem Boden montiert werden.
- Markierung: Markieren Sie die Position der Halterungen an der Wand basierend auf den Abständen zwischen den Halterungsmitten.
- Bohren: Bohren Sie Löcher mit einer Tiefe von ca. 80 mm unter Verwendung eines 10 mm Bohrers.
- Befestigung: Setzen Sie die Dübel ein. Befestigen Sie die Montagehalterungen mit den Schrauben und Unterlegscheiben an der Wand.
- Montage: Führen Sie die Heizkörperhalterungen in die an der Wand befestigten Montagehalterungen ein und fixieren Sie diese mit den Verbindungsschrauben.
Inbetriebnahme und Wartung
Nach der mechanischen Montage schließen Sie den Wasserfluss mit geeigneten 1/2 Zoll BSP-Ventilen an. Befolgen Sie dabei die Richtlinien des Ventilherstellers. Füllen Sie den Heizkörper anschließend und entlüften Sie ihn über das Entlüftungsventil an der Oberseite, um eingeschlossene Luft zu entfernen. Reinigen Sie den Heizkörper nur mit einem sauberen, feuchten Tuch. Verwenden Sie niemals Scheuermittel oder aggressive Reinigungsmittel.
Praktische Hilfe
Typische Probleme
Heizkörper wird nicht warm
Stellen Sie sicher, dass das System vollständig entlüftet wurde, um eingeschlossene Luft zu entfernen.
Instabile Montage
Prüfen Sie, ob die mitgelieferten Dübel für Ihren Wandtyp geeignet sind. Diese sind nur für massives Mauerwerk ausgelegt.
Vor der Verwendung
- Prüfen Sie, ob alle Teile des Befestigungssets vorhanden sind.
- Stellen Sie sicher, dass 1/2 Zoll Ventile vorhanden sind (nicht im Lieferumfang enthalten).
- Prüfen Sie die Wand auf versteckte Leitungen oder Rohre vor dem Bohren.
- Stellen Sie sicher, dass der Heizkörper mindestens 100 mm über dem Boden montiert wird.
Technische Daten in der Praxis
- Bohrdurchmesser
- 10 mm für die mitgelieferten Dübel.
- Ventilanschluss
- Standard 1/2 Zoll BSP-Gewinde.
Abbildungen und Diagramme
- Die Abbildungen zeigen die Montage der Halterungen (P4, P/S) an der Wand.
- Schritt 1-5 illustriert den Bohr- und Befestigungsprozess.
Modellkompatibilität
- Nur für geschlossene Heizsysteme geeignet.
- Mitgelieferte Dübel sind nur für massives Mauerwerk geeignet.
