Installationsanleitung für Terma Rolo Heizkörper

Erfahren Sie, wie Sie den Terma Rolo Heizkörper korrekt installieren. Diese Anleitung enthält wichtige Hinweise zur Ausrichtung, zur Montage des Durchflussbegrenzers und zur Inbetriebnahme des Heizsystems.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

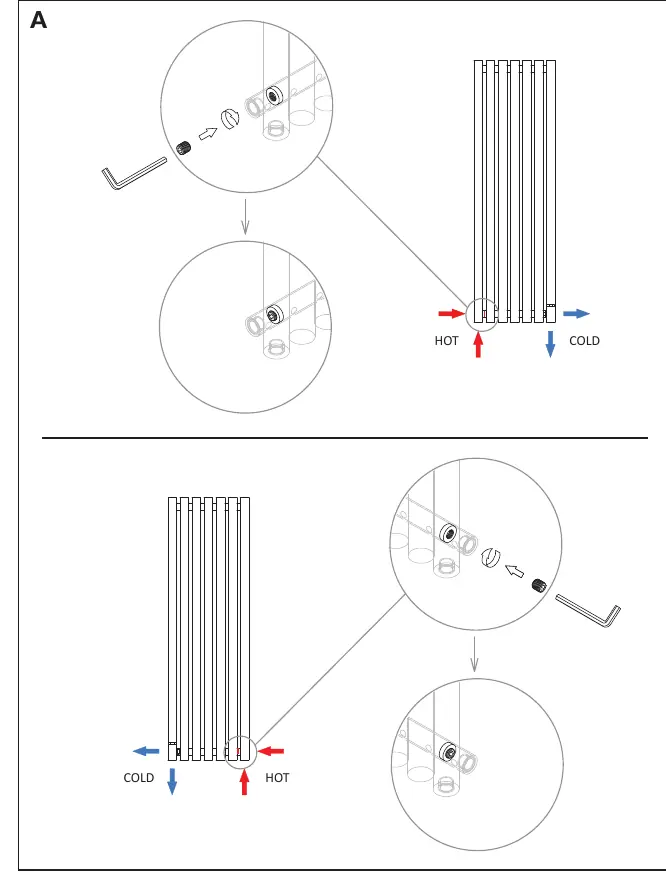

Montage des Durchflussbegrenzers bei vertikaler Ausrichtung (Portrait)

Seite 1

Montage des Gewindestopfens bei horizontaler Ausrichtung (Landscape)

Seite 2

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die fachgerechte Installation des Terma Rolo Heizkörpers für Zentralheizungssysteme. Der wichtigste Schritt ist die korrekte Platzierung des mitgelieferten Gewindestopfens, der als Durchflussbegrenzer fungiert, um eine gleichmäßige Wärmeverteilung in allen Heizkörperlamellen zu gewährleisten.

Ausrichtung und Montage

Achten Sie bei der Montage auf die Aufkleber am Produkt, die die Oberseite (TOP) markieren. Diese unterscheiden sich je nach Ausrichtung des Heizkörpers (vertikale oder horizontale Lamellen).

Installation des Durchflussbegrenzers

Für die Installation benötigen Sie einen 8-mm-Inbusschlüssel (nicht im Lieferumfang enthalten). Der Gewindestopfen muss wie folgt montiert werden:

Bei vertikaler Montage (Portrait): Der Stopfen muss auf der Zulaufseite (FLOW) eingeschraubt werden. Sie können wählen, ob der Zulauf links oder rechts erfolgt.
Bei horizontaler Montage (Landscape): Der Stopfen muss immer auf der linken Seite des Heizkörpers eingeschraubt werden.

Inbetriebnahme

Da der Heizkörper ein großes Volumen aufweist, ist es vor der Inbetriebnahme zwingend erforderlich, das Heizsystem zu entlüften und den Systemdruck zu überprüfen.

Praktische Hilfe

Typische Probleme

Ungleichmäßige Wärmeverteilung im Heizkörper

Installieren Sie den mitgelieferten Gewindestopfen (Durchflussbegrenzer) gemäß Anleitung, um den Wasserfluss zu erzwingen.

Falsche Durchflussrichtung bei vertikaler Montage

Stellen Sie sicher, dass der Gewindestopfen auf der Seite montiert ist, an der der Zulauf (FLOW) erfolgt.

Vor der Verwendung

Prüfen Sie die Ausrichtungsaufkleber auf dem Produkt, um die Oberseite (TOP) zu bestimmen.
Stellen Sie sicher, dass ein 8-mm-Inbusschlüssel für die Montage des Stopfens vorhanden ist.
Überprüfen Sie den Systemdruck vor der Inbetriebnahme.
Entlüften Sie das Heizsystem vollständig nach der Montage.
