Bedienungsanleitung für Style Selections 1730FM-23-273 Elektrischer Kamin-Medienkonsole

Schnellstartanleitung und Benutzerhandbuch für die Style Selections 1730FM-23-273 elektrische Kamin-Medienkonsole. Enthält Montageanweisungen, Bedienungshinweise, Fehlerbehebung und Sicherheitshinweise.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Dieses Dokument ist das Benutzerhandbuch für die Style Selections 1730FM-23-273 elektrische Kamin-Medienkonsole. Es enthält Anweisungen zur Montage, Bedienung, Wartung und Fehlerbehebung. S. 1, 2

Wichtigste Schritte

Montage des Geräts S. 8, 15
Bedienung der Heizung und Flammen S. 17, 18

Erste Inbetriebnahme

Stellen Sie sicher, dass alle Teile vorhanden sind, montieren Sie das Gerät gemäß den Schritten 1-13, installieren Sie den Kippschutz und schließen Sie das Gerät an eine geerdete 120V-Steckdose an. S. 8, 15

Probleme und Lösungen

E1 Fehler

Überhitzungssensor ausgelöst. 15-20 Min. warten.

S. 20

E2 Fehler

Thermostatsensor defekt. 15-20 Min. warten.

S. 20

Fehlercodes

Code	Bedeutung	Maßnahme	Seiten
E1	Überhitzungssensor ausgelöst	Gerät ausstecken, 15-20 Min. warten, dann neu starten.	S. 20
E2	Thermostatsensor defekt	Gerät ausstecken, 15-20 Min. warten, dann neu starten.	S. 20
E3	Heizungs-Override aktiviert	Siehe Seite 18 für Deaktivierung.	S. 20

Wartung und Reset

Reinigen Sie das Gerät nur im ausgeschalteten, ausgesteckten und abgekühlten Zustand. Verwenden Sie ein weiches, feuchtes Tuch. S. 19

Technische Daten

Parameter	Wert	Hinweis	Seiten
Max. TV-Gewicht	26,3 kg (58 lb)	Maximale Belastung der Oberseite.	S. 16
Spannung	120V	Erforderliche Betriebsspannung.	S. 7

Wo es im PDF steht

Montageanleitung S. 8, 15
Bedienung S. 17, 18
Fehlerbehebung S. 20

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Montageschritt 1: Befestigung des Sockels

Seite 8

Seite 17

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält alle notwendigen Informationen für die Montage, den sicheren Betrieb und die Wartung der Style Selections 1730FM-23-273 elektrischen Kamin-Medienkonsole. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.

Sicherheitshinweise

Das Gerät ist nur für den Innenbereich und den Hausgebrauch bestimmt.
Nicht in Badezimmern, Waschküchen oder in der Nähe von Wasserquellen verwenden.
Halten Sie brennbare Materialien (Möbel, Kissen, Vorhänge) mindestens 3 Fuß (ca. 91 cm) vom Gerät fern.
Blockieren Sie niemals die Lufteinlässe oder -auslässe.
Verwenden Sie keine Verlängerungskabel; schließen Sie das Gerät direkt an eine geerdete 120V-Steckdose an.
Installieren Sie unbedingt den mitgelieferten Kippschutz, um Unfälle zu vermeiden.

Montageanleitung

Die Montage erfordert ca. 50 Minuten und einen Kreuzschlitzschraubendreher. Stellen Sie sicher, dass alle Teile gemäß der Packungsinhaltsliste vorhanden sind.

Montieren Sie den Sockel (Basispanel, Schienen und Stützen).
Befestigen Sie die Außenwände und Mittelwände am Sockel.
Setzen Sie die Kamin-Rückwand (reversibel: Ziegel- oder Schwarz-Optik) ein.
Installieren Sie das mittlere Regal und die Rückwände.
Bringen Sie die obere Platte an.
Setzen Sie die Einlegeböden und Türen ein.
Installieren Sie den Kaminrost und das Glasfront-Element.
Sichern Sie das Gerät mit dem Kippschutz an der Wand.

Bedienung

Die Steuerung erfolgt über das Bedienfeld am Gerät oder die mitgelieferte Fernbedienung.

Stromfunktion: Schaltet das Gerät ein oder aus. Nach dem Ausschalten läuft der Lüfter für 40 Sekunden nach.
Flammenhelligkeit: Einstellbar in 5 Stufen oder aus.
Flammengeschwindigkeit: Einstellbar in 5 Stufen.
Heizfunktion: Einstellbar von 18°C bis 43°C (65°F - 90°F). Kann auf "HI" für Dauerbetrieb gestellt werden.
Heizungs-Override: Kann über das Bedienfeld aktiviert werden, um die Heizfunktion zu deaktivieren (Sicherheit für Kinder).
Timer: Nur über Fernbedienung steuerbar (30 Min. bis 9 Stunden).

Fehlerbehebung

Bei Problemen prüfen Sie bitte die folgenden Fehlercodes:

E1: Überhitzungssensor ausgelöst. Gerät ausstecken, 15-20 Min. warten, dann neu starten.
E2: Thermostatsensor defekt. Gerät ausstecken, 15-20 Min. warten, dann neu starten.
E3: Heizungs-Override aktiviert. Siehe Abschnitt "Heizungs-Override" in der Anleitung.

Wartung und Pflege

Reinigen Sie das Gerät nur im ausgeschalteten, ausgesteckten und abgekühlten Zustand.
Verwenden Sie ein weiches, feuchtes Tuch für die Metallteile. Keine Scheuermittel verwenden.
Die Fernbedienung benötigt eine CR2025 Lithium-Batterie.

Praktische Hilfe

Typische Probleme

Fehlercode E1 auf dem Display

Überhitzungssensor ausgelöst. Gerät ausstecken, 15-20 Minuten abkühlen lassen, dann neu starten.

Fehlercode E2 auf dem Display

Thermostatsensor defekt. Gerät ausstecken, 15-20 Minuten warten, dann neu starten. Wenn das Problem bestehen bleibt, Kundendienst kontaktieren.

Heizung funktioniert nicht, aber andere Funktionen schon

Prüfen Sie, ob der Heizungs-Override (E3) aktiviert ist oder ob die Heizung auf 'OF' (Aus) steht.

Fernbedienung reagiert nicht

Batterie (CR2025) prüfen oder ersetzen. Sicherstellen, dass der Abstand nicht mehr als 6 Meter beträgt.

Vor der Verwendung

Alle Teile gemäß Packungsinhalt prüfen.
Kreuzschlitzschraubendreher bereithalten.
Stabile, ebene Fläche für die Montage wählen.
Sicherstellen, dass die Steckdose geerdet ist (120V, 15A).
Kippschutz-Hardware für die Wandmontage bereithalten.

Technische Daten in der Praxis

Max. TV-Gewicht: Die Oberseite ist für Flachbildfernseher bis zu 26,3 kg (58 lb) ausgelegt.
Thermostatbereich: Einstellbar zwischen 18°C (65°F) und 43°C (90°F).
Stromversorgung: Erfordert einen 120V, 60Hz, 15A Stromkreis.

Abbildungen und Diagramme

Seite 3 zeigt eine Explosionszeichnung aller Bauteile mit Beschriftung.
Seite 7 zeigt die korrekte Erdung des Steckers.

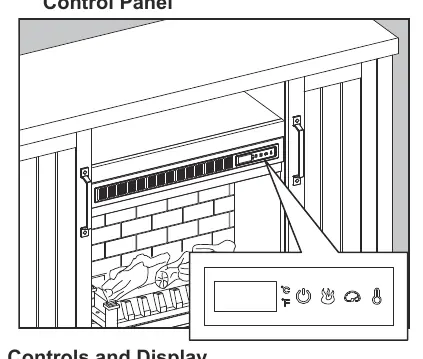

Seite 17 zeigt die Tastenbelegung des Bedienfelds und der Fernbedienung.

Modellkompatibilität

Nur für Flachbildfernseher bis 50 Zoll geeignet.
Nicht in Badezimmern oder Waschküchen verwenden.
Nicht mit Verlängerungskabeln oder Mehrfachsteckdosen verwenden.
