Installationsanleitung für Terma Alex ONE Handtuchheizkörper
Detaillierte Installationsanleitung für den Terma Alex ONE Handtuchheizkörper. Erfahren Sie alles über die Wandmontage, die benötigten Werkzeuge und die Inbetriebnahme.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die fachgerechte Installation des Terma Alex ONE Handtuchheizkörpers. Bitte beachten Sie, dass Ventile nicht im Lieferumfang enthalten sind und separat erworben werden müssen. Der Heizkörper ist für geschlossene Heizsysteme konzipiert. Für eine optimale Wärmeeffizienz sollte der Heizkörper mindestens 100 mm über dem Boden montiert werden.
Lieferumfang und Vorbereitung
Prüfen Sie vor Beginn der Installation, ob alle Teile vollständig sind. Das mitgelieferte Befestigungsset enthält:
- Dübel (für massives Mauerwerk)
- Wandbefestigungsschrauben mit Unterlegscheiben
- Montagehalterungen
- Befestigungsschrauben für die Halterungen
- Entlüftungsventil
- Inbusschlüssel
Stellen Sie sicher, dass Sie über passende 1/2 Zoll BSP-Ventile verfügen. Prüfen Sie vor dem Bohren die Wand auf versteckte Stromleitungen oder Rohre.
Montageanleitung
Die Montage erfolgt in mehreren Schritten:
- Markieren Sie die Position der Halterungen an der Wand basierend auf den Abständen der Halterungszentren.
- Bohren Sie Löcher mit einem 10 mm Bohrer bis zu einer Tiefe von ca. 80 mm.
- Setzen Sie die Dübel ein und befestigen Sie die Montagehalterungen mit den Schrauben und Unterlegscheiben.
- Führen Sie die Halterungen des Heizkörpers in die Wandhalterungen ein und fixieren Sie diese mit den Verbindungsschrauben.
Inbetriebnahme und Wartung
Nach der mechanischen Montage schließen Sie den Wasserkreislauf mit geeigneten 1/2 Zoll BSP-Ventilen an. Befüllen Sie den Heizkörper und entlüften Sie ihn über das Ventil an der Oberseite, um eingeschlossene Luft zu entfernen. Zur Reinigung wischen Sie den Heizkörper mit einem sauberen, feuchten Tuch ab. Verwenden Sie niemals Scheuermittel oder aggressive Reinigungsmittel.
Praktische Hilfe
Typische Probleme
Ventile fehlen
Das Produkt erfordert standardmäßige 1/2 Zoll BSP-Heizkörperventile, die nicht im Lieferumfang enthalten sind.
Dübel halten nicht
Die mitgelieferten Dübel sind nur für massives Mauerwerk geeignet. Verwenden Sie bei anderen Wandtypen geeignetes Befestigungsmaterial.
Vor der Verwendung
- Prüfen Sie, ob alle Teile aus der Liste vorhanden sind.
- Stellen Sie sicher, dass keine versteckten Leitungen oder Rohre in der Wand verlaufen.
- Besorgen Sie passende 1/2 Zoll BSP-Ventile.
- Stellen Sie sicher, dass der Heizkörper mindestens 100 mm über dem Boden montiert wird.
Technische Daten in der Praxis
- 10 mm Bohrer
- Erforderlicher Durchmesser für die Bohrungen der Wandhalterungen.
- 1/2 Zoll BSP
- Standardgröße für die anzuschließenden Heizkörperventile.
Abbildungen und Diagramme

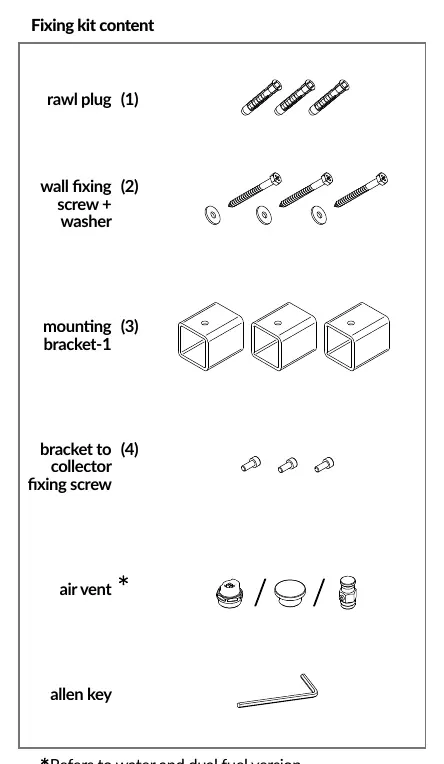

- Die Anleitung enthält ein Diagramm des Lieferumfangs, das die korrekte Zuordnung von Dübeln, Schrauben und Halterungen zeigt.

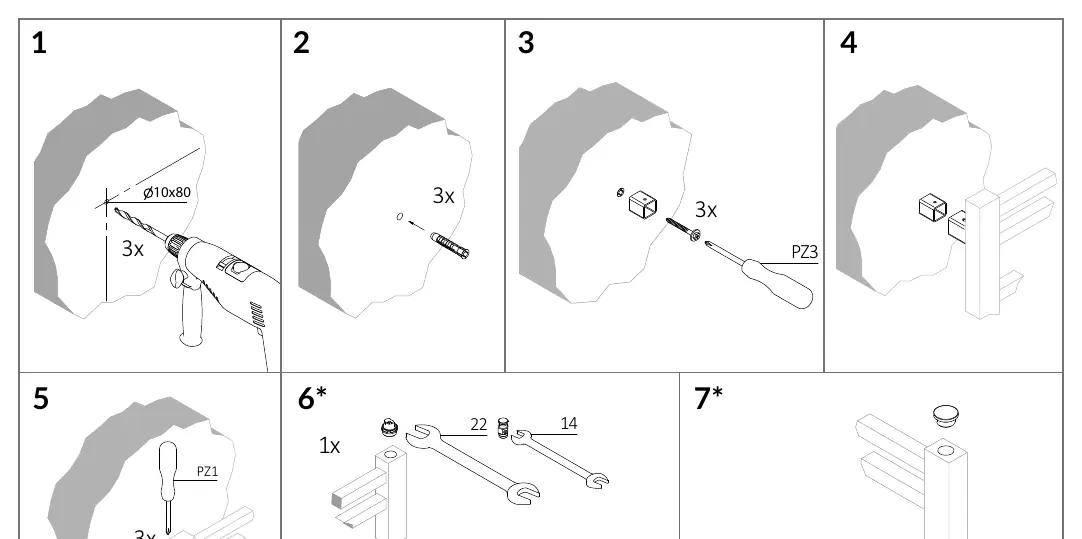

- Die Montageanleitung auf Seite 2 zeigt die schrittweise Installation der Halterungen an der Wand und die Befestigung des Heizkörpers.
Modellkompatibilität
- Nur für geschlossene Heizsysteme geeignet.
- Die mitgelieferten Dübel sind nur für massives Mauerwerk geeignet.
