Installationsanleitung für Terma Alex Handtuchheizkörper 760x500mm
Schnelle Installationsanleitung für den Terma Alex Handtuchheizkörper. Erfahren Sie, wie Sie die Halterungen montieren, den Heizkörper sicher anbringen und das System in Betrieb nehmen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Der Terma Alex Handtuchheizkörper ist für geschlossene Heizsysteme konzipiert. Bitte lesen Sie die gesamte Anleitung vor Beginn der Arbeiten sorgfältig durch. Stellen Sie sicher, dass alle benötigten Teile vorhanden sind und Sie über geeignete 1/2 Zoll Heizkörperventile verfügen, da diese nicht im Lieferumfang enthalten sind.
Wichtige Bedingungen:
- Der Heizkörper sollte mindestens 100 mm über dem Boden montiert werden, um die Wärmeeffizienz zu maximieren.
- Die mitgelieferten Dübel sind nur für massives Mauerwerk geeignet. Prüfen Sie die Eignung für Ihre Wandbeschaffenheit.
- Vor dem Bohren sicherstellen, dass keine versteckten Leitungen oder Rohre in der Wand verlaufen.
Lieferumfang
Überprüfen Sie vor der Montage, ob folgende Teile im Befestigungssatz enthalten sind:
- Dübel (1)
- Wandbefestigungsschrauben mit Unterlegscheiben (2)
- Montagehalterung-1 (3)
- Verbindungsschrauben für Halterung (4)
- Befestigungsschrauben für Halterung am Kollektor (5)
- Montagehalterung-2 (6)
- Entlüftungsventil
- Inbusschlüssel
Montageanleitung
- Vorbereitung: Markieren Sie die Position der Halterungen an der Wand basierend auf den Abständen der Halterungszentren.
- Bohren: Bohren Sie mit einem 10-mm-Bohrer Löcher mit einer Tiefe von ca. 80 mm.
- Wandhalterung: Setzen Sie die Dübel (1) ein und befestigen Sie die Montagehalterung-1 (3) mit den Schrauben und Unterlegscheiben (2).
- Heizkörpervorbereitung: Befestigen Sie die Montagehalterung-2 (6) mit den entsprechenden Schrauben (5) am Heizkörper.
- Montage: Führen Sie die Montagehalterungen-2 (6) in die an der Wand befestigten Halterungen-1 (3) ein und fixieren Sie diese mit den Verbindungsschrauben (4).
Inbetriebnahme und Wartung
Nach der mechanischen Montage schließen Sie den Wasserkreislauf mit geeigneten 1/2 Zoll BSP-Ventilen an. Befolgen Sie hierbei die Richtlinien des Ventilherstellers. Füllen Sie den Heizkörper anschließend mit Wasser und entlüften Sie ihn über das Entlüftungsventil an der Oberseite, um eingeschlossene Luft zu entfernen. Reinigen Sie den Heizkörper nur mit einem sauberen, feuchten Tuch. Verwenden Sie niemals Scheuermittel oder aggressive Reinigungsmittel.
Praktische Hilfe
Typische Probleme
Heizkörper wird nicht warm
Entlüften Sie den Heizkörper über das Entlüftungsventil an der Oberseite, um eingeschlossene Luft zu entfernen.
Leckage an den Anschlüssen
Stellen Sie sicher, dass 1/2 Zoll BSP-Ventile verwendet wurden und die Installationsrichtlinien des Ventilherstellers eingehalten wurden.
Vor der Verwendung
- Prüfen Sie, ob alle Teile des Befestigungssatzes vollständig sind.
- Stellen Sie sicher, dass 1/2 Zoll Heizkörperventile vorhanden sind (nicht im Lieferumfang enthalten).
- Prüfen Sie die Wand vor dem Bohren auf versteckte Leitungen oder Rohre.
- Stellen Sie sicher, dass die mitgelieferten Dübel für Ihr Mauerwerk geeignet sind.
- Planen Sie einen Bodenabstand von mindestens 100 mm ein.
Technische Daten in der Praxis
- 10 mm Bohrer
- Erforderliche Größe für die Löcher der Wandhalterungen.
- 1/2 Zoll BSP
- Standardgröße für die benötigten Heizkörperventile.
Abbildungen und Diagramme

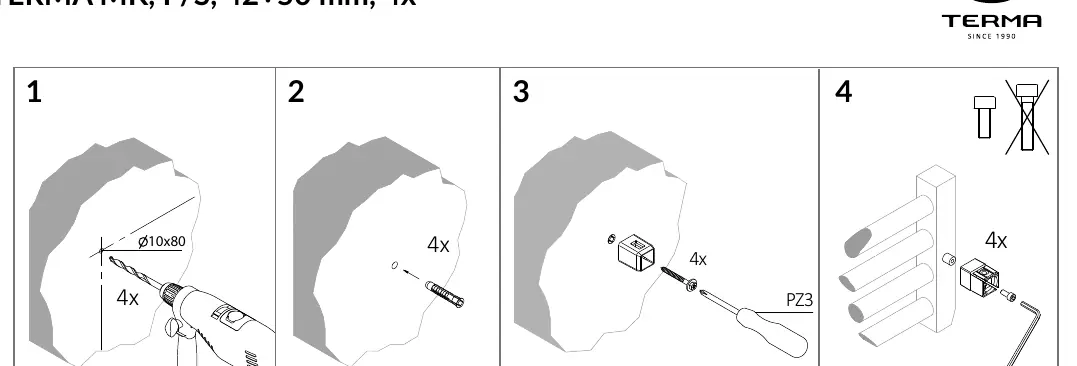

- Schritte 1-4 zeigen das Bohren der Löcher und die Montage der Wandhalterungen.
- Schritte 5-7 zeigen die Befestigung des Heizkörpers an den Wandhalterungen.
- Schritte 8-9 zeigen den Anschluss der Ventile und das Entlüften des Heizkörpers.
Modellkompatibilität
- Nur für geschlossene Heizsysteme geeignet.
- Die mitgelieferten Dübel sind nur für massives Mauerwerk geeignet.
