Montageanleitung für TERMA MOP/MOS Wandhalterung

Detaillierte Montageanleitung für das TERMA MOP/MOS Wandhalterungs-Set (3 Stück). Erfahren Sie Schritt für Schritt, wie Sie die Halterungen sicher an der Wand befestigen und den Heizkörper korrekt montieren.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

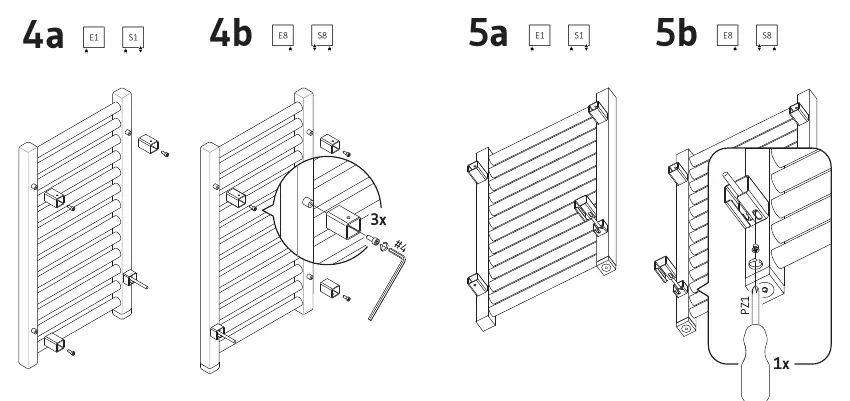

Schritte zur Montage am Heizkörper (4a/b, 5a/b, 6a/b, 7a/b/c)

Seite 1

Schritte zur Wandmontage (1a/b, 2a/b, 3a/b)

Seite 2

Wichtige Informationen zur Montage

Diese Anleitung beschreibt die Installation der TERMA MOP/MOS Wandhalterungen für Heizkörper. Das Set besteht aus 3 Halterungen. Bitte stellen Sie vor Beginn sicher, dass Sie über das passende Werkzeug verfügen und die Wandbeschaffenheit für die Montage geeignet ist. Beachten Sie bei Modellen mit Dual-Fuel-Funktion (Wasser- und Elektrobetrieb) die spezifischen Hinweise in der Anleitung.

Benötigte Werkzeuge

Schraubendreher: PZ1, PZ3
Inbusschlüssel: 4 mm
Maulschlüssel: 14 mm / 22 mm
Bohrer: 10 mm

Wandmontage

Die Wandmontage erfolgt in drei Hauptschritten:

Markieren Sie die Bohrlöcher an der Wand gemäß den Abmessungen D und E.
Bohren Sie die Löcher mit einem 10-mm-Bohrer und setzen Sie die Dübel ein.
Schrauben Sie die Wandhalterungen fest an die Wand. Achten Sie darauf, dass die Ausrichtung korrekt ist.

Montage am Heizkörper

Nachdem die Wandhalterungen montiert sind, erfolgt die Befestigung des Heizkörpers:

Setzen Sie die Halterungselemente in den Heizkörper ein (Schritte 4a/b).
Fixieren Sie die Elemente mit den mitgelieferten Schrauben (Schritte 5a/b).
Richten Sie den Heizkörper aus und ziehen Sie die Schrauben fest (Schritte 6a/b).
Abschließend erfolgt die Feinjustierung und Sicherung der Halterungen (Schritte 7a/b/c).

Praktische Hilfe

Typische Probleme

Heizkörper sitzt locker oder wackelt

Überprüfen Sie, ob alle Schrauben an den Halterungen (Schritt 7) fest angezogen sind und die Halterungen korrekt in der Wand verankert wurden.

Schwierigkeiten beim Einsetzen der Halterung in die Wand

Stellen Sie sicher, dass der Bohrerdurchmesser exakt 10 mm beträgt und die Dübel vollständig in der Wand versenkt sind.

Vor der Verwendung

Prüfen Sie, ob alle 3 Halterungen im Lieferumfang enthalten sind.
Stellen Sie sicher, dass die Wand für die Montage geeignet ist.
Bereiten Sie die Werkzeuge vor: PZ1, PZ3, 4mm Inbusschlüssel, 14/22mm Schlüssel, 10mm Bohrer.
Prüfen Sie bei Dual-Fuel-Modellen die spezifischen Installationshinweise.
