Montageanleitung für Terma CKF Wandhalterung
Detaillierte Montageanleitung für die Terma CKF Wandhalterung. Erfahren Sie, wie Sie die Halterung sicher anbringen und Ihren Handtuchheizkörper korrekt installieren.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Terma CKF Wandhalterung wird mittels 10 mm Bohrungen an der Wand befestigt. Der Heizkörper wird anschließend in die Halterungen eingesetzt und mit Inbusschrauben fixiert. S. 1, 2
Wichtigste Schritte
- Bohren Sie 10 mm Löcher in die Wand. S. 2
- Befestigen Sie die Halterungsbasis mit den mitgelieferten Schrauben. S. 2
- Fixieren Sie den Heizkörper an den Halterungen. S. 1
Probleme und Lösungen
Instabile Halterung
Prüfen Sie den festen Sitz der Dübel und Schrauben.
S. 2Wo es im PDF steht
- Montageübersicht S. 1
- Installationsschritte S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Montage
Diese Anleitung beschreibt die fachgerechte Installation der Terma CKF Wandhalterung für Handtuchheizkörper. Bitte stellen Sie vor Beginn sicher, dass alle benötigten Komponenten vorhanden sind und das Mauerwerk für die Montage geeignet ist. Die Halterung ist für verschiedene Heizkörpermodelle konzipiert.
Benötigte Werkzeuge
Für die Installation werden folgende Werkzeuge benötigt:
- Schraubendreher PZ1 und PZ3
- Schraubenschlüssel (Größe 14 und 22)
- Bohrmaschine mit 10 mm Bohrer
- Inbusschlüssel (Größe 4 und 8)
Installationsschritte
Die Montage erfolgt in drei Hauptphasen:
- Vorbereitung der Wand: Markieren Sie die Positionen für die Bohrungen gemäß den Abmessungen Ihres Heizkörpers. Bohren Sie mit einem 10 mm Bohrer an den markierten Stellen.
- Befestigung der Halterung: Setzen Sie die Dübel in die Bohrlöcher ein. Schrauben Sie die Basis der Wandhalterung fest an die Wand.
- Montage des Heizkörpers: Setzen Sie den Heizkörper auf die montierten Halterungen.

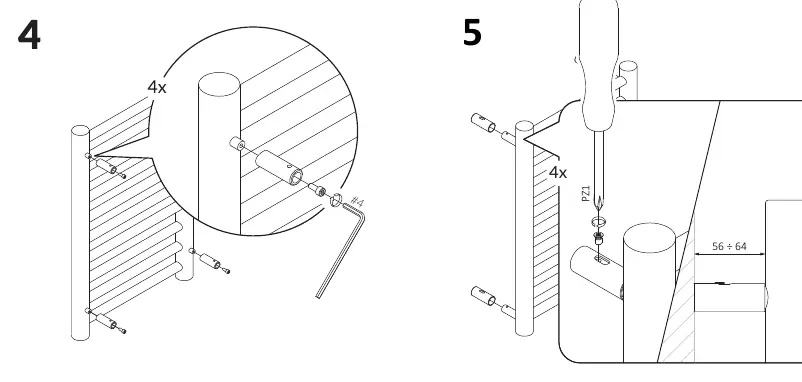

Montage der Halterung
Nachdem die Basis an der Wand befestigt ist, erfolgt die finale Fixierung des Heizkörpers:
- Führen Sie die Halterungselemente in die dafür vorgesehenen Aufnahmen am Heizkörper ein.
- Verwenden Sie den Inbusschlüssel, um die Halterungen festzuziehen und den Heizkörper auszurichten.
- Stellen Sie sicher, dass alle Verbindungen fest sitzen und der Heizkörper stabil an der Wand hängt.
Praktische Hilfe
Typische Probleme
Halterung sitzt locker
Überprüfen Sie, ob die Schrauben fest angezogen sind und die Dübel korrekt im Mauerwerk sitzen.
Heizkörper lässt sich nicht ausrichten
Lösen Sie die Inbusschrauben leicht, richten Sie den Heizkörper aus und ziehen Sie die Schrauben anschließend wieder fest.
Vor der Verwendung
- Prüfen Sie, ob alle 4 Halterungen im Lieferumfang enthalten sind.
- Stellen Sie sicher, dass der Bohrer für den Untergrund geeignet ist (10 mm Durchmesser).
- Verwenden Sie das richtige Werkzeug (PZ1, PZ3, Schraubenschlüssel 14/22).
- Überprüfen Sie die Wandbeschaffenheit vor dem Bohren.
Abbildungen und Diagramme
- Die Abbildungen zeigen die schrittweise Montage von der Wandbohrung bis zur finalen Fixierung des Heizkörpers.
- Die mit einem Sternchen (*) markierten Schritte beziehen sich auf Wasser- und Wasser-Elektro-Versionen.
Modellkompatibilität
- Geeignet für Terma Handtuchheizkörper.
- Kompatibel mit Wasser- und Wasser-Elektro-Versionen.
