Installationsanleitung für Terma Easy 1280x200mm SX Heizkörper

Detaillierte Installationsanleitung für den Terma Easy 1280x200mm SX Heizkörper. Erfahren Sie alles über die Wandmontage, benötigte Werkzeuge, den Anschluss der Ventile und die Inbetriebnahme.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Bitte lesen Sie die gesamte Anleitung sorgfältig durch, bevor Sie mit der Installation beginnen. Dieser Heizkörper ist ausschließlich für geschlossene Heizsysteme konzipiert. Stellen Sie sicher, dass der Heizkörper mindestens 100 mm über dem Boden montiert wird, um die Wärmeeffizienz zu maximieren. Die mitgelieferten Dübel sind nur für massives Mauerwerk geeignet; bei anderen Wandtypen müssen Sie geeignetes Befestigungsmaterial verwenden.

Lieferumfang

Überprüfen Sie vor Beginn der Installation, ob alle Teile vorhanden sind:

Dübel (1)
Wandbefestigungsschrauben mit Unterlegscheiben (2)
Montagehalterung-1 (3)
Verbindungsschrauben für Halterungen (4)
Befestigungsschrauben für Halterung am Kollektor (5)
Montagehalterung-2 (6)
Entlüftungsventil
Inbusschlüssel

Hinweis: Heizkörperventile (1/2 Zoll BSP) sind nicht im Lieferumfang enthalten und müssen separat erworben werden.

Montage und Installation

Die Installation sollte in folgenden Schritten erfolgen:

Vorbereitung: Prüfen Sie die Wand auf versteckte Leitungen oder Rohre. Markieren Sie die Position der Halterungen basierend auf den Abständen der Halterungszentren.
Bohren: Bohren Sie Löcher mit einem 10-mm-Bohrer bis zu einer Tiefe von ca. 80 mm.
Wandhalterung: Setzen Sie die Dübel (1) ein. Befestigen Sie die Montagehalterung-1 (3) mit den Schrauben und Unterlegscheiben (2).
Heizkörpervorbereitung: Befestigen Sie die Montagehalterung-2 (6) mit den entsprechenden Schrauben (5) am Heizkörper.
Montage: Führen Sie die Montagehalterungen-2 (6) in die an der Wand befestigten Halterungen-1 (3) ein und fixieren Sie diese mit den Verbindungsschrauben (4).

Inbetriebnahme und Wartung

Nach der Montage schließen Sie die Wasserzufuhr über geeignete 1/2-Zoll-BSP-Ventile an. Befolgen Sie dabei die Richtlinien des Ventilherstellers. Füllen Sie den Heizkörper anschließend mit Wasser und entlüften Sie ihn über das Entlüftungsventil an der Oberseite, um eingeschlossene Luft zu entfernen.

Zur Reinigung des Heizkörpers verwenden Sie bitte nur ein sauberes, feuchtes Tuch. Verwenden Sie niemals Scheuermittel oder abrasive Reinigungsmittel.

Praktische Hilfe

Typische Probleme

Wandbeschaffenheit

Die mitgelieferten Dübel sind nur für massives Mauerwerk geeignet. Verwenden Sie bei anderen Wandtypen (z. B. Gipskarton) geeignetes Befestigungsmaterial.

Heizkörper wird nicht warm

Stellen Sie sicher, dass das System vollständig entlüftet wurde und die Ventile korrekt geöffnet sind.

Vor der Verwendung

Prüfen Sie, ob alle Teile laut Lieferumfang vorhanden sind.
Stellen Sie sicher, dass 1/2 Zoll Heizkörperventile vorhanden sind (nicht im Lieferumfang enthalten).
Prüfen Sie die Wand auf versteckte Leitungen oder Rohre.
Stellen Sie sicher, dass der Heizkörper mindestens 100 mm über dem Boden montiert wird.
Vergewissern Sie sich, dass das Heizsystem ein geschlossenes System ist.

Technische Daten in der Praxis

1/2 Zoll BSP: Standardanschlussgröße für die Heizkörperventile.
10 mm Bohrer: Erforderliche Größe für die Bohrungen in der Wand.

Abbildungen und Diagramme

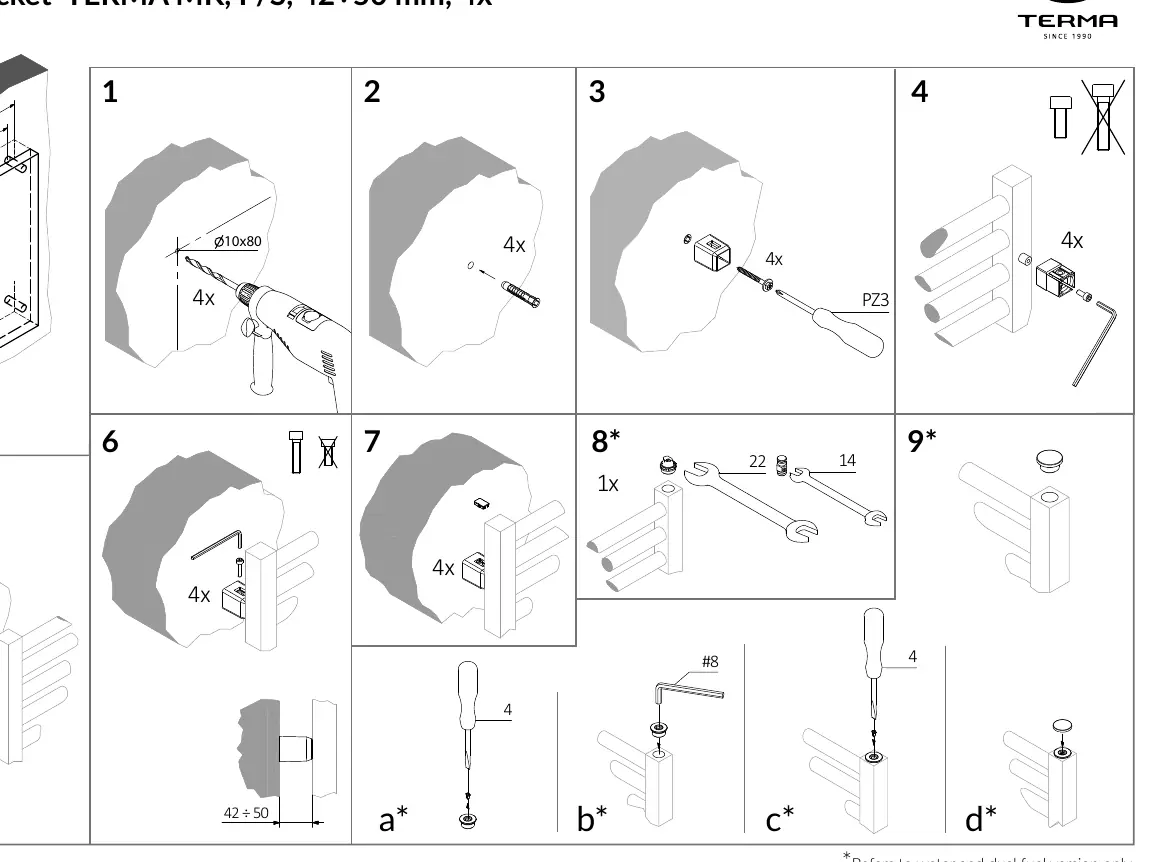

Die Abbildungen zeigen die schrittweise Montage der Halterungen an der Wand und am Heizkörper.
Schritt 1-4: Bohren und Montage der Wandhalterungen.
Schritt 5-7: Befestigung des Heizkörpers an den Halterungen.

Modellkompatibilität

Nur für geschlossene Heizsysteme geeignet.
Die mitgelieferten Dübel sind nur für massives Mauerwerk geeignet.
