Installationsanleitung für Broan 170F, 174F & 178F Wandheizlüfter
Detaillierte Installations- und Wartungsanleitung für die Broan Wandheizlüfter der Modelle 170F, 174F und 178F. Enthält Anweisungen zur Montage, Verdrahtungskonfigurationen, Leistungsanpassung und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Broan 170F, 174F und 178F Wandheizlüfter sind für die horizontale Wandmontage in das 171H Gehäuse vorgesehen. Die Installation erfordert das Einsetzen des Geräts in das Gehäuse, den Anschluss des Kabelbaums und die Befestigung des Gitters. S. 1, 2, 3
Wichtigste Schritte
- Thermischen Überlastschutz zurücksetzen S. 3
- Halbwatt-Konfiguration durchführen S. 2
Erste Inbetriebnahme
- Strom einschalten, Thermostat auf höchste Stufe stellen, prüfen ob Heizelement und Gebläse laufen, dann auf niedrigste Stufe stellen und prüfen ob sie abschalten. S. 3
Probleme und Lösungen
Heizgerät läuft nicht
Überlastschutz zurücksetzen oder Stromversorgung prüfen.
S. 3Wartung und Reset
- Thermischer Überlastschutz: RESET-Taste drücken. S. 3
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| 170F (120V) | 1000W / 500W | Leistung bei 120V | S. 1 |
| 174F (120V) | 1500W / 750W | Leistung bei 120V | S. 1 |
| 178F (240V) | 2000W / 1000W | Leistung bei 240V | S. 1 |
Wo es im PDF steht
- Sicherheit und Planung S. 1
- Installation und Verdrahtung S. 2
- Abschluss und Wartung S. 3
- Ersatzteile S. 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installations- und Wartungsanweisungen für die Broan Wandheizlüfter der Modelle 170F, 174F und 178F. Es ist für die Installation in das Broan 171H Gehäuse vorgesehen. Die Anleitung umfasst Sicherheitshinweise, Installationsschritte, optionale Verdrahtungskonfigurationen (Leistungsanpassung und Spannungsänderung) sowie Anweisungen zur Reinigung und Fehlerbehebung.
Sicherheitshinweise
- Elektrische Sicherheit: Alle Arbeiten müssen gemäß den lokalen oder nationalen Elektrovorschriften durchgeführt werden. Das Gerät muss geerdet sein.
- Stromabschaltung: Vor Wartungs- oder Reinigungsarbeiten muss der Strom am Sicherungskasten abgeschaltet und gesichert werden.
- Installationsort: Nur für die horizontale Wandmontage geeignet. Nicht in Dusch- oder Wannenbereichen installieren.
- Freiraum: Mindestens 15 cm (6 Zoll) Abstand zum Boden oder angrenzenden vertikalen Flächen einhalten. Nicht hinter Türen, Möbeln oder Vorhängen installieren, um den Luftstrom nicht zu behindern.
- Keine Dimmer: Nicht an Dimmer oder Geschwindigkeitsregler anschließen.
Installation des Heizgeräts
- Vorbereitung: Stellen Sie sicher, dass die Wand fertiggestellt ist (gestrichen/tapeziert). Entfernen Sie die Pappmaske aus dem Gehäuse.
- Montage: Platzieren Sie das Ende des Heizelements hinter die Laschen auf der linken Seite des Gehäuses. Schwenken Sie das Gerät hinein und befestigen Sie es mit der beiliegenden Schraube.
- Anschluss: Stecken Sie den Kabelbaum in die Steckdose.
- Abschluss: Befestigen Sie das Gitter mit den zwei mitgelieferten Schrauben.
Optionale Verdrahtungskonfigurationen
Die Heizgeräte können für spezifische Anforderungen angepasst werden:

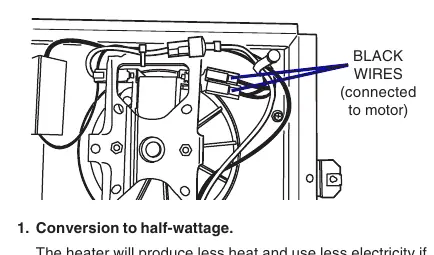

- Halbwatt-Konfiguration: Um die Heizleistung und den Stromverbrauch zu reduzieren, trennen Sie einen der schwarzen Drähte mit isoliertem Anschluss vom Motor.

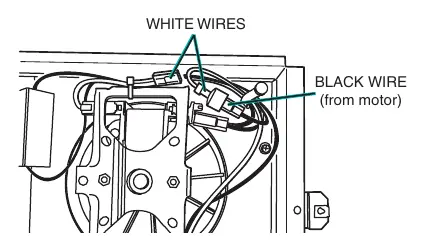

- 120V auf 240V Umstellung (nur Modelle 170F und 174F): Trennen Sie einen schwarzen Draht vom Motor. Trennen Sie die beiden weißen Drähte mit isolierten Anschlüssen voneinander. Verbinden Sie den schwarzen Draht mit dem weißen Draht. Hinweis: Bei dieser Umstellung ist die Halbwatt-Konfiguration nicht möglich.
Betrieb und Pflege
Das Gerät verfügt über keinen integrierten Thermostat (optionales Zubehör Broan Modell 83 kann nachgerüstet werden). Zur Reinigung sollte das Gerät mit einem Staubsauger (Rundbürstenaufsatz) von Staub und Flusen befreit werden. Das Gitter kann mit einem feuchten Tuch und Haushaltsreiniger gesäubert werden. Metall- und elektrische Teile dürfen niemals in Wasser getaucht werden.
Fehlerbehebung
Wenn das Heizgerät bei höchster Thermostateinstellung nicht funktioniert, schalten Sie den Strom ab, entfernen Sie das Gitter und drücken Sie die Taste mit der Aufschrift RESET am thermischen Überlastschutz.
Praktische Hilfe
Typische Probleme
Heizgerät funktioniert nicht bei hoher Einstellung
Schalten Sie den Strom ab, entfernen Sie das Gitter und drücken Sie die RESET-Taste am thermischen Überlastschutz.
Geräusche oder ungleichmäßiger Lauf des Gebläses
Entfernen Sie Staub, Trockenbaustaub oder Schmutz vom Gebläse, da dies die Lager beschädigen kann.
Heizleistung zu gering
Prüfen Sie, ob der Luftstrom durch Möbel, Vorhänge oder Staubansammlungen blockiert ist.
Vor der Verwendung
- Wand muss fertiggestellt (gestrichen/tapeziert) sein.
- Installation muss horizontal erfolgen.
- Mindestens 15 cm (6 Zoll) Abstand zum Boden oder vertikalen Flächen einhalten.
- Stromkreis muss für die Nennleistung des Geräts ausgelegt sein.
- Kein Anschluss an Dimmer oder Geschwindigkeitsregler.
Technische Daten in der Praxis
- Halbwatt-Konfiguration
- Reduziert die Heizleistung und den Stromverbrauch durch Trennen eines Motorkabels.
- 120V/240V Umstellung
- Ermöglicht die Anpassung der Betriebsspannung bei den Modellen 170F und 174F.
Abbildungen und Diagramme
- Das Verdrahtungsdiagramm zeigt die Anschlüsse für den Werkszustand (volle Leistung) und die modifizierte 240V-Konfiguration.

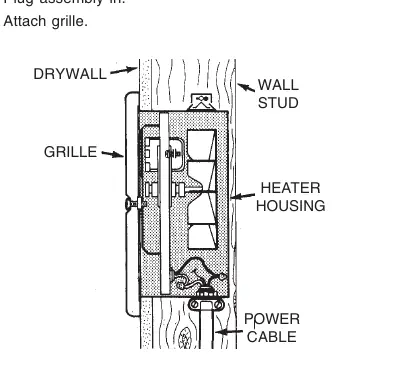

- Die Installationsskizze verdeutlicht die Positionierung des Gehäuses im Wandständer und die Montage des Gitters.
Modellkompatibilität
- Nur für die Verwendung mit dem Broan 171H Rough-in Gehäuse.
- Optionales Thermostat: Broan Modell 83 (Integral) oder Modell 86 (Wandmontage).
