Bedienungsanleitung für Lightpro Castor 9 LED-Strahler
Erfahren Sie, wie Sie den Lightpro Castor 9 LED-Strahler installieren, den Reflektor wechseln und die Dimmfunktion nutzen. Vollständige Anleitung für Montage, Anschluss und Wartung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Lightpro Castor 9 ist ein 12V LED-Strahler für den Außenbereich. Er kann an Wänden oder im Boden montiert werden, bietet einen wechselbaren Reflektor (60°/30°) und eine integrierte Dimmfunktion mit 6 Stufen. S. 6, 7, 8
Wichtigste Schritte
- Montage an Wand/Untergrund S. 6, 7, 8
- Montage im Boden S. 6, 7, 8
- Reflektor wechseln S. 6, 7, 8
Wartung und Reset
- Regelmäßige Reinigung mit weichem Tuch; Edelstahlteile alle 6 Monate mit Edelstahlreiniger behandeln. S. 10, 11
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leistung | 9W | Maximaler Stromverbrauch | S. 6, 7, 8 |
| Lichtstrom | 65 - 750 lm | Helligkeit | S. 6, 7, 8 |
| Schutzart | IP44 | Schutz gegen Spritzwasser | S. 6, 7, 8 |
Wo es im PDF steht
- Lieferumfang S. 2
- Montageanleitung S. 3, 4
- Reflektorwechsel und Dimmen S. 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Lightpro Castor 9 ist ein LED-Strahler für den Außenbereich, der ausschließlich mit dem 12-Volt-System von Lightpro betrieben werden darf. Diese Anleitung beschreibt die Montage, den Reflektorwechsel und die Nutzung der Dimmfunktion.

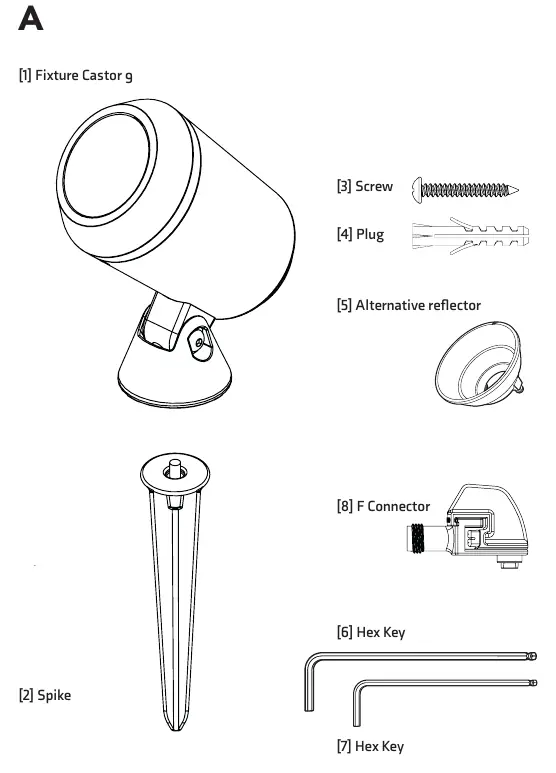

Lieferumfang
- Armatur Castor 9
- Erdspieß
- Schrauben und Dübel
- Alternativer Reflektor (30°)
- Zwei Inbusschlüssel (groß und klein)
- Lightpro Connector
Montage
Option 1: Montage auf festem Untergrund oder Wand
- Entfernen Sie die Schraube aus dem Sockel mit dem großen Inbusschlüssel.
- Nehmen Sie das Armatur vom Sockel ab.
- Montieren Sie den Sockel mit der Schraube auf dem Untergrund (ggf. Dübel verwenden).
- Setzen Sie das Armatur wieder auf den Sockel, richten Sie es aus und ziehen Sie die Schraube fest.
Option 2: Montage im Boden
- Befestigen Sie den Erdspieß unter dem Sockel.
- Richten Sie das Armatur aus und ziehen Sie die Schraube fest.
- Stecken Sie das Armatur mit dem Erdspieß in den Boden.
Reflektor wechseln
Der Strahler ist standardmäßig mit einem 60°-Reflektor ausgestattet. Dieser kann gegen den beiliegenden 30°-Reflektor getauscht werden:
- Drehen Sie den Kopf aus dem Armatur.
- Lösen Sie den Reflektor durch Drehen und entnehmen Sie ihn.
- Setzen Sie den alternativen Reflektor ein und drehen Sie ihn fest.
- Setzen Sie den Kopf wieder in das Armatur ein und fixieren Sie ihn mit der Schraube (kleiner Inbusschlüssel).
Dimmfunktion
Das Armatur verfügt über einen eingebauten Dimmer. Drücken Sie die Taste am Gerät, um die Lichtleistung in 6 Stufen einzustellen.
Sicherheit und Wartung
- Schutzklasse III: Nur für 12V-Niederspannung geeignet.
- Umgebungstemperatur: -20 °C bis 50 °C.
- Reinigung: Regelmäßig mit einem weichen, sauberen Tuch reinigen. Keine Hochdruckreiniger oder aggressiven Chemikalien verwenden.
- Edelstahlteile: Alle 6 Monate mit Edelstahlreiniger pflegen.
- Installation: Das Produkt darf nicht fest eingemauert oder eingegossen werden.
Praktische Hilfe
Typische Probleme
Licht flackert oder leuchtet nicht

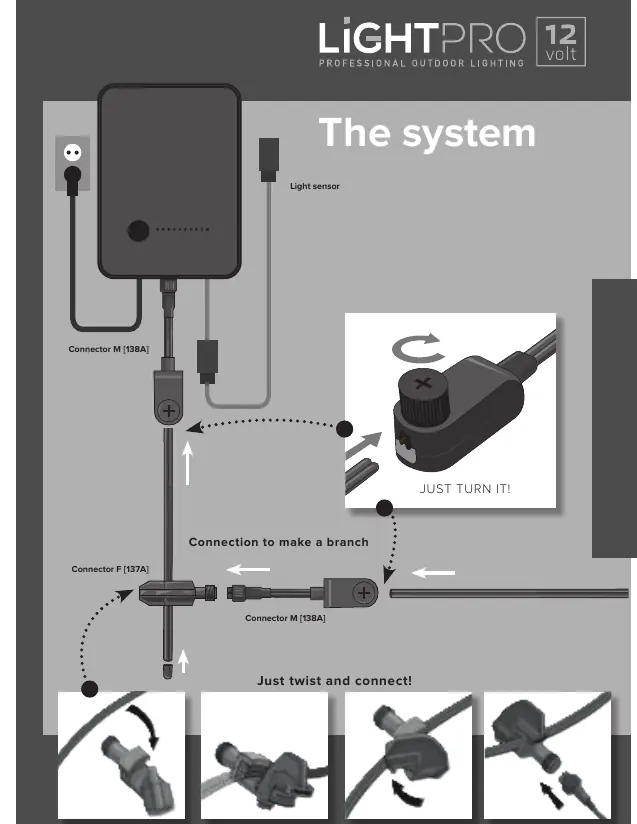

Überprüfen Sie die Verbindung zum 12V-Hauptkabel und den Transformator.
Reflektor sitzt locker
Stellen Sie sicher, dass der Reflektor beim Einbau festgedreht wurde und der Kopf des Strahlers korrekt verschraubt ist.
Vor der Verwendung
- Prüfen Sie den Lieferumfang auf Vollständigkeit.
- Stellen Sie sicher, dass das 12V-System ausgeschaltet ist.
- Wählen Sie den Montageort (Wand oder Boden).
- Prüfen Sie, ob ein 12V-Transformator von Lightpro vorhanden ist.
Abbildungen und Diagramme
- A: Übersicht der Bauteile
- B-D: Montage an Wand oder festem Untergrund
- E: Montage im Boden mit Erdspieß
- F-G: Austausch des Reflektors
- H: Bedienung der Dimmfunktion
Modellkompatibilität
- Nur in Kombination mit dem 12-Volt-System von Lightpro verwenden.
- Nicht für den Einsatz in Bereichen mit brennbaren Gasen oder Flüssigkeiten geeignet.
