Bedienungsanleitung für Lightpro Castor 3 LED-Strahler
Schnelle Anleitung für den Lightpro Castor 3 LED-Strahler. Erfahren Sie, wie Sie den Strahler montieren, anschließen und sicher im 12V-System betreiben.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Lightpro Castor 3 ist ein 12V-LED-Strahler für den Außenbereich. Er kann entweder auf einem festen Untergrund verschraubt oder mit dem mitgelieferten Erdspieß in den Boden gesteckt werden. Der Anschluss erfolgt über das Lightpro 12V-System. S. 6, 7, 8, 9
Wichtigste Schritte
- Montage auf festem Untergrund S. 6, 7, 8, 9
- Montage im Boden S. 6, 7, 8, 9
Wartung und Reset
- Regelmäßige Reinigung mit weichem Tuch, keine Hochdruckreiniger verwenden. Edelstahlteile alle 6 Monate mit Edelstahlreiniger pflegen. S. 10, 11
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leistung | 2,5W | Maximaler Stromverbrauch | S. 6, 7, 8, 9 |
| Lichtstrom | 200 lm | Helligkeit | S. 6, 7, 8, 9 |
| Schutzart | IP44 | Spritzwassergeschützt | S. 6, 7, 8, 9 |
Wo es im PDF steht
- Produktübersicht S. 1
- Lieferumfang S. 2
- Montageanleitung S. 3, 4
- Systemanschluss S. 5
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Lightpro Castor 3 ist ein LED-Strahler für den Außenbereich, der ausschließlich mit dem 12-Volt-System von Lightpro betrieben werden darf. Diese Anleitung beschreibt die Montage auf festen Untergründen oder im Boden sowie den Anschluss an das System. Das Produkt ist für Umgebungstemperaturen von -20 °C bis 50 °C geeignet.
Produktbeschreibung
Der Strahler ist für den Außeneinsatz konzipiert und verfügt über eine Schutzart von IP44. Er ist nicht dimmbar und die Lichtquelle ist nicht austauschbar. Jede Veränderung am Produkt kann die Sicherheit und Garantie beeinträchtigen.
Montage
Es gibt zwei Möglichkeiten der Montage:
Montage auf festem Untergrund oder Wand
- Entfernen Sie die Schraube aus dem Sockel mit dem beiliegenden großen Inbusschlüssel.
- Nehmen Sie das Leuchtengehäuse vom Sockel ab.
- Befestigen Sie den Sockel mit der Schraube auf dem Untergrund (ggf. Dübel verwenden).
- Setzen Sie das Gehäuse wieder auf den Sockel, richten Sie es aus und ziehen Sie die Schraube fest.
Montage im Boden
- Befestigen Sie den Erdspieß unter dem Sockel.
- Drehen Sie den Erdspieß fest.
- Richten Sie den Strahler aus und ziehen Sie die Schraube am Sockel fest.
- Platzieren Sie den Strahler im Boden.
Installation des Systems
Verbinden Sie die Leuchten mit dem Hauptkabel unter Verwendung der mitgelieferten Stecker. Achten Sie darauf, dass die Kabel so verlegt werden, dass sie bequem an den Transformator oder das Hauptkabel angeschlossen werden können. Wenn das Produkt über ein Wasserablaufloch verfügt, muss dieses nach unten zeigen.
Sicherheit und Wartung
- Schalten Sie das System vor Wartungsarbeiten durch Ziehen des Netzsteckers aus.
- Reinigen Sie das Produkt regelmäßig mit einem weichen, sauberen Tuch.
- Verwenden Sie keine Hochdruckreiniger oder aggressive chemische Reinigungsmittel.
- Edelstahlteile sollten alle 6 Monate mit einem speziellen Edelstahlreiniger gepflegt werden.
- Das Produkt darf nicht dauerhaft eingegossen oder eingemauert werden.
Praktische Hilfe
Typische Probleme
Licht funktioniert nicht
Prüfen Sie die Verbindung zum 12V-Transformator und den korrekten Sitz der Stecker am Hauptkabel.
Oberfläche verschmutzt
Mit weichem Tuch reinigen, keine Scheuermittel oder Hochdruckreiniger verwenden.
Vor der Verwendung
- Prüfen Sie, ob alle Teile (Leuchte, Erdspieß, Schrauben, Stecker) vorhanden sind.
- Stellen Sie sicher, dass ein 12V-Transformator von Lightpro vorhanden ist.
- Wählen Sie einen Montageort, der nicht dauerhaft eingegossen oder eingemauert wird.
- Stellen Sie sicher, dass das Wasserablaufloch (falls vorhanden) nach unten zeigt.
Technische Daten in der Praxis
- Farbtemperatur
- 3.000K, warmweißes Licht.
Abbildungen und Diagramme

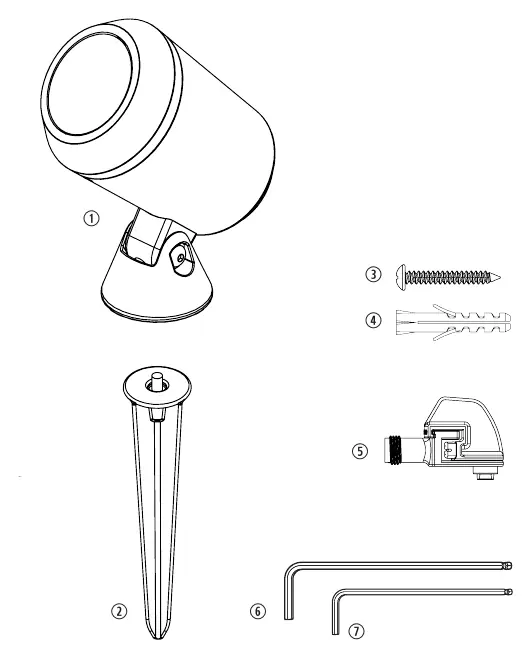

- Bild A: Übersicht des Lieferumfangs.
- Bild B, C, D: Schritte zur Montage auf festem Untergrund oder Wand.
- Bild E: Schritte zur Montage mit Erdspieß im Boden.

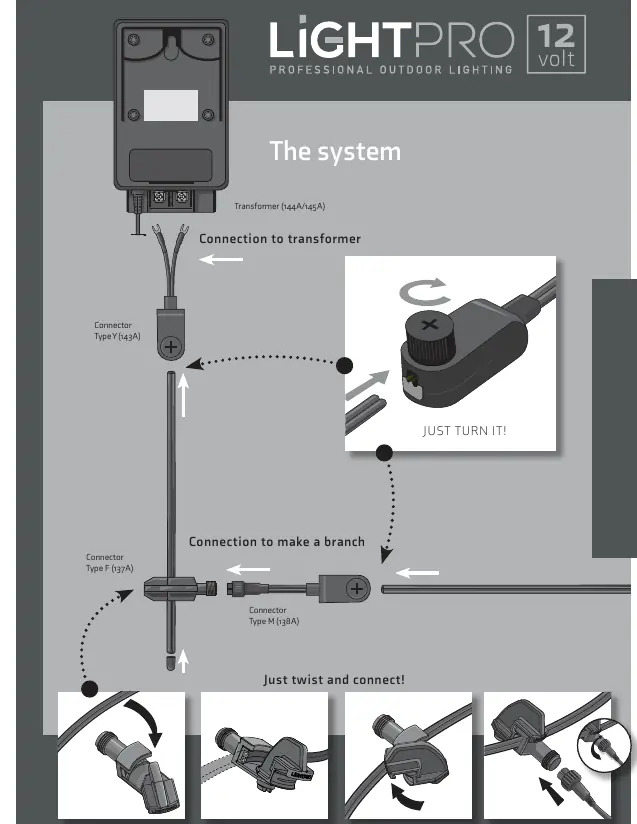

- Seite 5: Anschlussdiagramm für das 12V-System.
Modellkompatibilität
- Nur mit Lightpro 12-Volt-System verwenden.
- Nicht dimmbar.
- Lichtquelle nicht austauschbar.
