Bedienungsanleitung für LED-Strahler Lightpro Castor 4 178S

Wichtige Informationen aus der Anleitung

Der Lightpro Castor 4 (178S) ist ein LED-Strahler für den Außenbereich, der ausschließlich in Kombination mit dem 12-Volt-System von Lightpro verwendet werden darf. Diese Anleitung enthält alle notwendigen Informationen für die Montage, den Anschluss und die Wartung des Produkts.

Produktbeschreibung

Der Castor 4 ist ein vielseitiger LED-Strahler. Er kann entweder auf einem festen Untergrund (z. B. Wand) oder mithilfe des mitgelieferten Erdspießes direkt im Boden montiert werden. Das Gerät verfügt über eine integrierte Dimmfunktion.

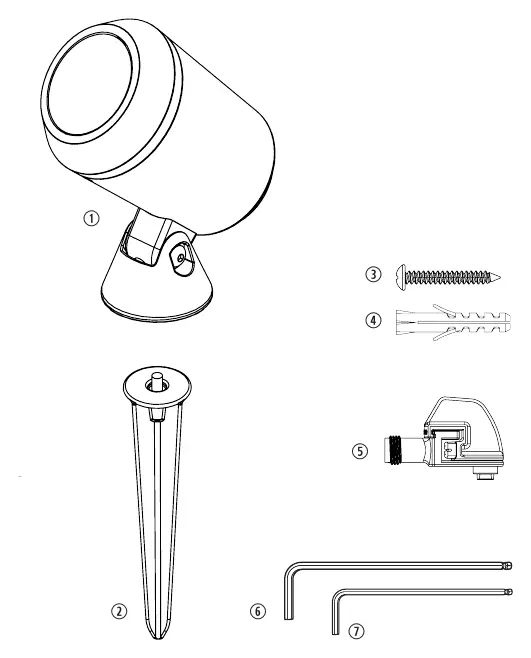

Lieferumfang

• 1x Leuchte Castor 4
• 1x Erdspieß
• Schraube und Dübel
• Lightpro-Konnektor
• Großer und kleiner Inbusschlüssel

Montage

Option 1: Montage auf festem Untergrund oder an der Wand

1. Entfernen Sie die Schraube aus dem Sockel mit dem großen Inbusschlüssel.
2. Nehmen Sie die Leuchte vom Sockel ab.
3. Montieren Sie den Sockel mit der mitgelieferten Schraube auf dem Untergrund (ggf. vorbohren und Dübel verwenden).
4. Setzen Sie die Leuchte wieder in den Sockel ein.
5. Richten Sie die Leuchte aus und ziehen Sie die Schraube mit dem Inbusschlüssel fest.

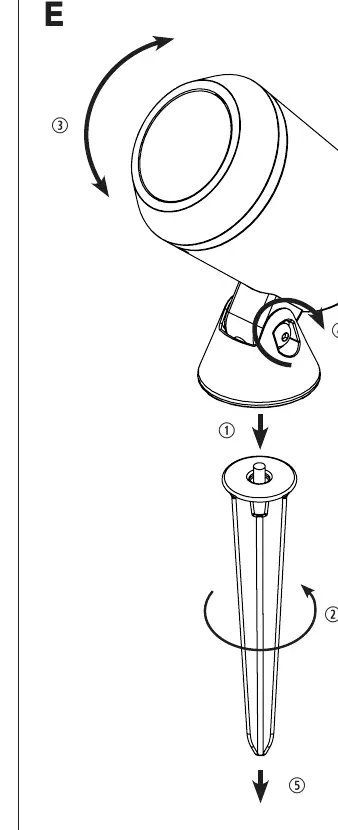

Option 2: Montage im Boden

1. Platzieren Sie den Erdspieß unter dem Sockel und drehen Sie ihn fest.
2. Richten Sie die Leuchte in der gewünschten Position aus.
3. Ziehen Sie die Schraube am Sockel mit dem Inbusschlüssel fest.
4. Platzieren Sie die Leuchte im Boden.

Dimmfunktion

Die Leuchte ist mit einem eingebauten Dimmer ausgestattet. Drücken Sie die Taste am Gerät, um die Lichtleistung in 6 Stufen einzustellen.

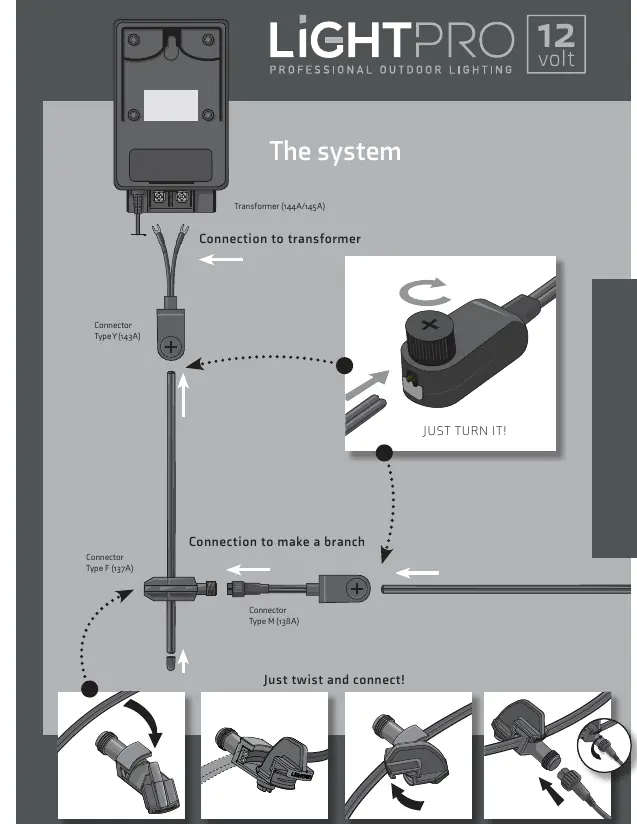

Installation des Systems

Verbinden Sie die Leuchten mit dem Hauptkabel unter Verwendung des mitgelieferten Lightpro-Konnektors. Achten Sie darauf, dass Kabel so verlegt werden, dass sie bequem an den Transformator oder das Hauptkabel angeschlossen werden können. Falls das Produkt über ein Wasserablaufloch verfügt, muss dieses nach unten zeigen.

Sicherheit und Wartung

• Montieren Sie das Produkt so, dass es für Wartungsarbeiten zugänglich bleibt.
• Schalten Sie das System vor Wartungsarbeiten aus, indem Sie den Transformator vom Stromnetz trennen.
• Reinigen Sie das Produkt regelmäßig mit einem weichen, sauberen Tuch.
• Verwenden Sie keine Hochdruckreiniger oder aggressive chemische Reinigungsmittel.
• Produkte mit Edelstahlteilen sollten alle 6 Monate mit einem Edelstahlreiniger gepflegt werden.
• Das Produkt ist für Umgebungstemperaturen von -20 °C bis 50 °C geeignet.
