Bedienungsanleitung für Lightpro Onyx LED-Bodenstrahler
Erfahren Sie, wie Sie die Lightpro Onyx LED-Bodenstrahler installieren, anschließen und warten. Dieser Leitfaden enthält wichtige Sicherheitshinweise, technische Daten und Tipps zur Fehlerbehebung für das 12V-System.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Lightpro Onyx ist ein LED-Strahler für den Außenbereich, der ausschließlich in Kombination mit dem Lightpro 12-Volt-System verwendet werden darf. Das Produkt ist für die Montage in festen Untergründen oder im Boden (mit Erdrohr) geeignet. Achten Sie bei der Installation auf eine korrekte Ausrichtung der Wasserablauföffnung und verwenden Sie nur das mitgelieferte oder geeignetes korrosionsbeständiges Befestigungsmaterial.
Produktbeschreibung
Die Onyx-Serie umfasst verschiedene Modelle (30, 60, 90 RS/RA), die sich in Leistung und Lichtstrom unterscheiden. Alle Modelle sind nach IP67 geschützt und für Umgebungstemperaturen von -20 °C bis 50 °C ausgelegt.
Installation
Es gibt zwei Installationsmöglichkeiten:
- Option 1: Fester Untergrund: Positionieren Sie die Leuchten und verlegen Sie die Kabel so, dass sie bequem an den Transformator oder das Hauptkabel angeschlossen werden können. Wenn das Produkt ein Wasserablaufloch hat, muss dieses nach unten zeigen.
- Option 2: Im Boden: Platzieren Sie das Erdrohr im Boden und setzen Sie die Leuchte ein. Bei der Installation im Boden sollte das Loch mit einer ca. 45 cm dicken Kiesschicht versehen werden, um eine bessere Entwässerung zu gewährleisten.
Der Anschluss an das Hauptkabel erfolgt über den mitgelieferten Lightpro-Konnektor. Stecken Sie anschließend den Transformator in eine 230V-Steckdose.
Wartung und Filterwechsel
Reinigen Sie das Produkt regelmäßig mit einem weichen, sauberen Tuch. Vermeiden Sie Hochdruckreiniger oder aggressive Chemikalien. Bei Produkten mit Edelstahlteilen wird eine Reinigung mit Edelstahlreiniger alle 6 Monate empfohlen. Beim Austausch des Filters oder Glases muss der Gummiring absolut sauber sein, um die Wasserbeständigkeit (IP67) zu gewährleisten.
Fehlerbehebung
Wenn die Lampen nicht leuchten, gehen Sie wie folgt vor:
- Schalten Sie die Stromversorgung aus.
- Überprüfen Sie, ob alle Stecker korrekt angeschlossen sind.
- Prüfen Sie den Transformator und die Sicherung (ggf. auf Kurzschlüsse testen lassen).
- Überprüfen Sie die Kabel auf Beschädigungen.
- Schalten Sie die Stromversorgung wieder ein.
Technische Daten
- Schutzklasse: IP67
- Spannung: 12V AC/DC
- Farbtemperatur: 2.700K
- Umgebungstemperatur: -20 °C bis 50 °C
- Kabellänge: 1m
Praktische Hilfe
Typische Probleme
Lampe leuchtet nicht
Strom ausschalten, alle Steckerverbindungen prüfen, Transformator und Sicherung kontrollieren, Kabel auf Beschädigungen untersuchen.
Wasser im Gehäuse
Sicherstellen, dass der Gummiring beim Filterwechsel sauber ist und der Ring fest angezogen wurde. Wasserablauföffnung muss nach unten zeigen.
Vor der Verwendung
- Prüfen Sie, ob alle Teile in der Verpackung vorhanden sind.
- Stellen Sie sicher, dass Sie ein Lightpro 12V-System verwenden.
- Planen Sie die Kabelverlegung vor der endgültigen Montage.
- Bei Bodenmontage: Kiesschicht (ca. 45 cm) für Entwässerung vorbereiten.
- Prüfen Sie, ob die Wasserablauföffnung nach unten zeigt.
Abbildungen und Diagramme

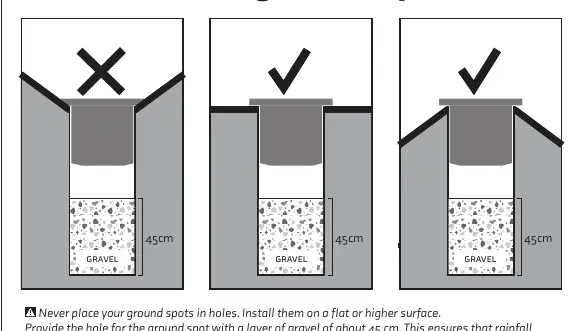

- Die Anleitung zeigt die Montage der Erdrohre und die korrekte Platzierung im Kiesbett.
- Das Systemdiagramm illustriert den Anschluss der Leuchten an das Hauptkabel mittels Konnektor.
- Die Filterwechsel-Grafik zeigt die Reihenfolge von Ring, Glas und Filter.
Modellkompatibilität
- Nur in Kombination mit dem Lightpro 12-Volt-System verwenden.
- Nicht für den Einbau in Bereiche mit brennbaren Gasen oder Dämpfen geeignet.
