Reparaturanleitung für Anolis Calumma und Calumma Remote
Offizielle Serviceanleitung für Anolis Calumma und Calumma Remote zur Wiederherstellung verlorener Kalibrierungswerte für Weißtöne (CTC). Enthält Schritt-für-Schritt-Anweisungen zur Verwendung des RDM Managers.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Dokument ist eine Serviceanleitung zur Wiederherstellung verlorener Kalibrierungswerte für Weißtöne (CTC) bei Anolis Calumma Leuchten mittels RDM Manager. S. 1
Wichtigste Schritte
- Gerät in DMX-Modus 3 schalten und korrekte CTC-Werte via DMX senden. S. 1
- Kalibrierungswerte im RDM Manager unter 'Manufacturer PIDs' eingeben und speichern. S. 1
Probleme und Lösungen
Farbe ändert sich nicht
Ändern Sie ein Byte der Kalibrierungswerte, speichern Sie, und ändern Sie es dann wieder auf den korrekten Wert.
S. 1Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| 1800K | 21 CTC | CTC Wert für 1800K | S. 1 |
| 2700K | 66 CTC | CTC Wert für 2700K | S. 1 |
| 3200K | 91 CTC | CTC Wert für 3200K | S. 1 |
| 4200K | 141 CTC | CTC Wert für 4200K | S. 1 |
| 5600K | 211 CTC | CTC Wert für 5600K | S. 1 |
| 6500K | 255 CTC | CTC Wert für 6500K | S. 1 |
Wo es im PDF steht
- Reparaturverfahren S. 1
Inhaltsverzeichnis
Wichtige Informationen zur Reparatur
Dieses Dokument beschreibt das Verfahren zur Wiederherstellung der Kalibrierungswerte für Weißtöne (Kanal CTC) bei den Modellen Anolis Calumma und Calumma Remote. Diese Anleitung ist ausschließlich für Servicezwecke bestimmt.
Vorbereitung
Bevor Sie mit der Kalibrierung beginnen, stellen Sie sicher, dass das Gerät korrekt konfiguriert ist:
- Schalten Sie die zu kalibrierende Calumma in den DMX-Modus 3 (12 Kanäle).
- Senden Sie ein DMX-Datenpaket, in dem die CTC-Werte den kalibrierten Farben entsprechen.
CTC-Werte Tabelle
- 1800K = 21 CTC
- 2700K = 66 CTC
- 3200K = 91 CTC
- 4200K = 141 CTC
- 5600K = 211 CTC
- 6500K = 255 CTC
Es wird empfohlen, zusätzlich RGBW-Werte und einen Dimmer-Wert zu senden, um sicherzustellen, dass die Calumma reagiert.
Kalibrierungsprozess
- Lesen Sie die kalibrierte Calumma im RDM Manager ein.
- Suchen Sie im Abschnitt "Manufacturer PIDs" das Feld "LED calibration 4 bytes HEX! (RGBW/RGBA)". Die Werte werden vom ersten Prozessor gelesen.
- Geben Sie die werkseitigen Kalibrierungswerte für das jeweilige Gerät ein und speichern Sie diese über den grünen Pfeil.
- Wiederholen Sie den Vorgang für weitere CTC-Farben.
Fehlerbehebung
Sollte sich der Farblichtstrahl nach dem Speichern nicht ändern:
- Versuchen Sie, ein Byte der Kalibrierungswerte zu ändern und zu speichern.
- Ändern Sie das geänderte Byte anschließend wieder auf den korrekten Wert und speichern Sie erneut.
- Wenn der Lichtstrahl weiterhin unverändert bleibt, haben Sie wahrscheinlich einen falschen CTC-Wert im DMX-Datenpaket eingestellt.
- Wenn im Feld "LED calibration 4 bytes HEX!" die Werte "FF FF FF FF" erscheinen, war die Einstellung des CTC-Werts nicht korrekt und der Speichervorgang wird nicht erfolgreich sein.
Praktische Hilfe
Typische Probleme
Farbe ändert sich nicht nach dem Speichern
Ändern Sie testweise ein Byte der Kalibrierungswerte, speichern Sie, und setzen Sie das Byte dann wieder auf den korrekten Wert zurück.
Werte 'FF FF FF FF' erscheinen im Feld
Der eingestellte CTC-Wert im DMX-Datenpaket ist inkorrekt. Überprüfen Sie die CTC-Werte und wiederholen Sie den Vorgang.
Vor der Verwendung
- DMX-Modus 3 (12 Kanäle) am Gerät aktiviert
- RDM Manager Software bereit
- Korrekte CTC-Werte für die jeweilige Farbtemperatur bereitgehalten
Abbildungen und Diagramme

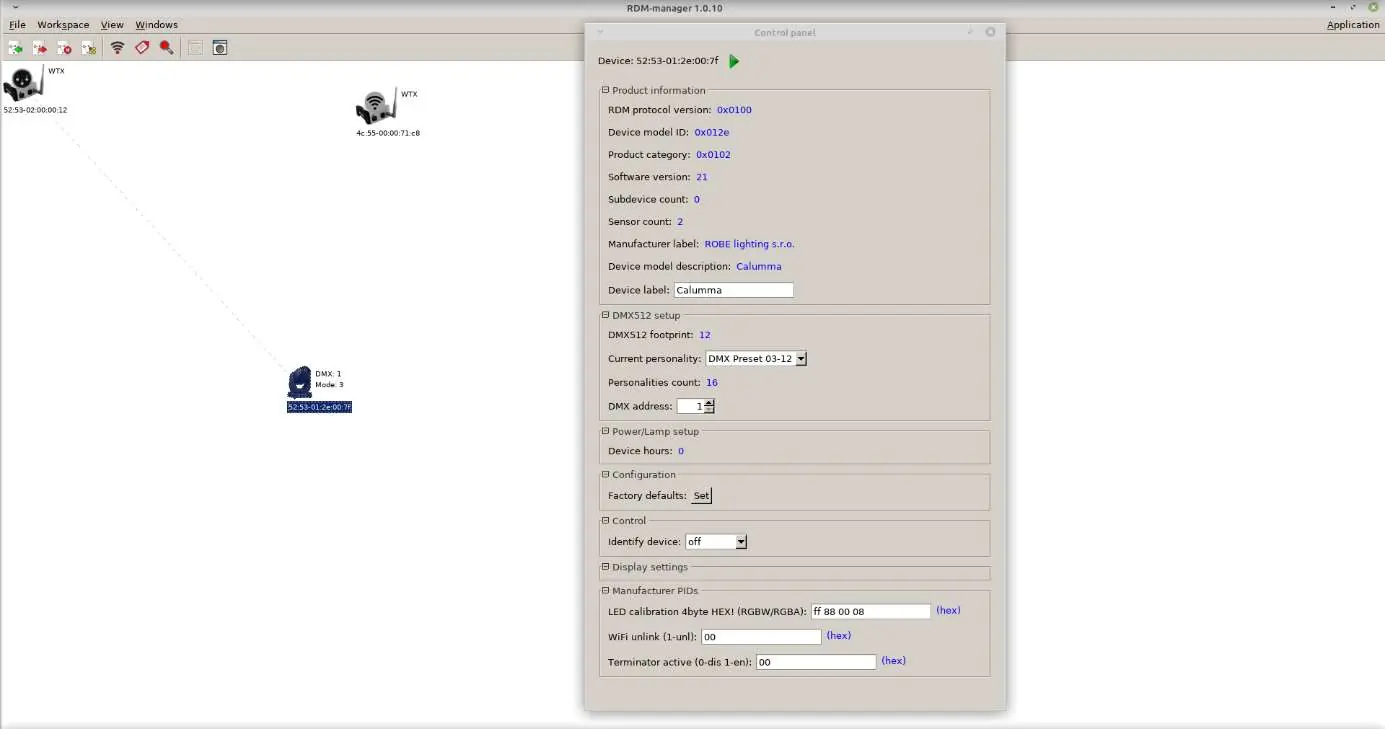

- Der Screenshot zeigt die RDM Manager Oberfläche mit dem Abschnitt 'Manufacturer PIDs', in dem die Kalibrierungswerte (LED calibration 4 bytes HEX) eingegeben werden.
