Bedienungsanleitung für Lightpro Nova 5 116S Außenstrahler
Erfahren Sie, wie Sie den Lightpro Nova 5 116S Außenstrahler sicher installieren, anschließen und warten. Diese Anleitung enthält wichtige Sicherheitshinweise, Schritte zum Leuchtmittelwechsel und Tipps zur Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Lightpro Nova 5 116S ist ein Außenstrahler, der für den Betrieb mit 12V Sicherheitskleinspannung ausgelegt ist. Das Gerät ist nach IP44/IP67 spritzwassergeschützt und für Umgebungstemperaturen von -20°C bis 50°C geeignet. Bitte beachten Sie, dass das Produkt nicht in Bereichen mit brennbaren Gasen oder Flüssigkeiten installiert werden darf und ein Mindestabstand von 0,5 m zu beleuchteten Flächen einzuhalten ist.
Installation der Leuchten
- Platzieren Sie die Leuchten an der gewünschten Stelle.
- Achten Sie darauf, dass das Wasserablaufloch (falls vorhanden) nach unten zeigt.
- Verwenden Sie für die Bodenverankerung das mitgelieferte, korrosionsbeständige Befestigungsmaterial.

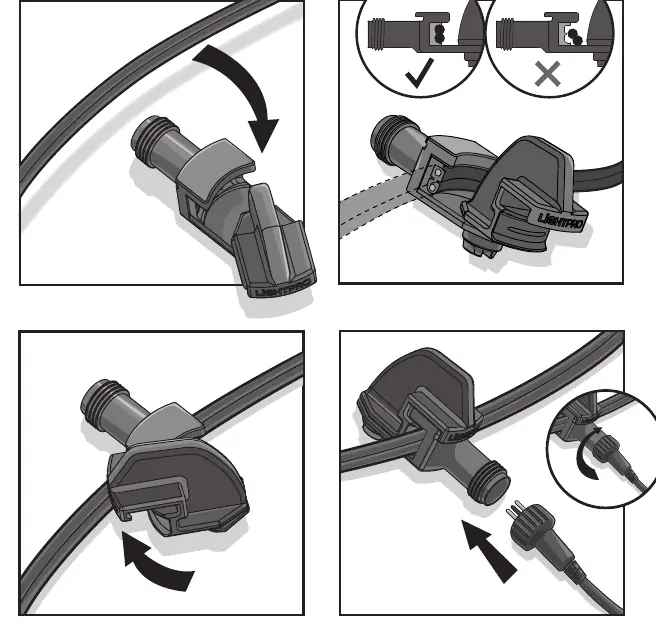

- Verbinden Sie die Leuchten mithilfe des Steckers mit dem Hauptkabel (siehe Abbildung auf Seite 5).
- Schließen Sie den Transformator an eine 230V Steckdose an.

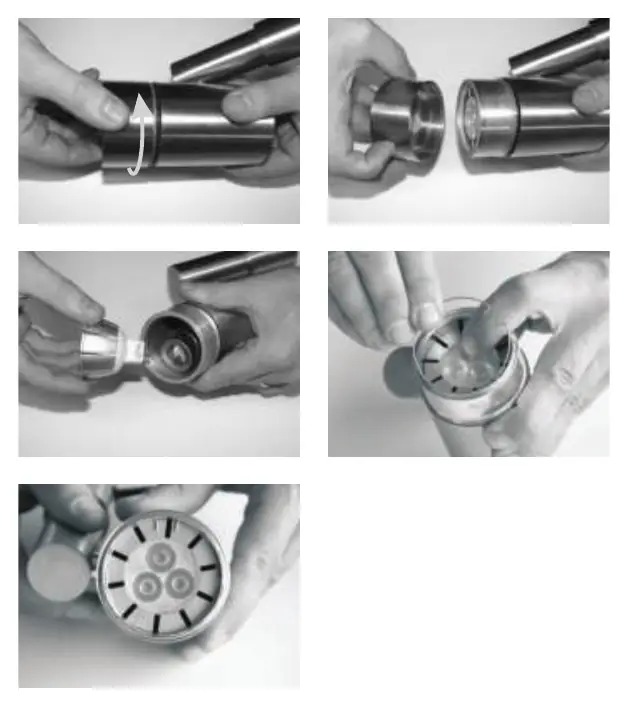

Austausch des Leuchtmittels
Wenn das Leuchtmittel gewechselt werden muss, gehen Sie wie folgt vor:
- Schalten Sie die Stromversorgung aus.
- Lassen Sie das Leuchtmittel mindestens 5 Minuten abkühlen.
- Öffnen Sie das Gehäuse, entnehmen Sie das Leuchtmittel und ersetzen Sie es durch ein identisches Modell (MR16 12V GU5.3).
- Stellen Sie sicher, dass alle Teile bei der Montage trocken und sauber sind.
- Schalten Sie die Stromversorgung erst nach Abschluss der Montage wieder ein.
Fehlerbehebung
Sollten die Lampen nicht leuchten, führen Sie folgende Schritte durch:
- Schalten Sie die Stromversorgung aus.
- Überprüfen Sie alle Steckverbindungen auf korrekten Sitz.
- Prüfen Sie das Leuchtmittel und tauschen Sie es bei Bedarf aus.
- Überprüfen Sie den Transformator und die Sicherung (ggf. durchmessen lassen).
- Kontrollieren Sie die Kabel auf Beschädigungen.
Kontakt und Service
Bei Fragen zu Ersatzteilen, Service oder Reklamationen können Sie sich jederzeit an den Hersteller wenden. E-Mail: [email protected]
Praktische Hilfe
Typische Probleme
Lampe leuchtet nicht
Stromversorgung unterbrechen, alle Steckerverbindungen prüfen, Leuchtmittel auf Defekt prüfen und ggf. tauschen, Transformator und Sicherung kontrollieren.
Beschädigtes Schutzglas
Das Produkt darf nicht verwendet werden, wenn das Schutzglas gebrochen ist. Es muss vor der nächsten Inbetriebnahme ersetzt werden.
Vor der Verwendung
- Sicherstellen, dass keine brennbaren Gase oder Flüssigkeiten in der Nähe gelagert sind.
- Abstand von mindestens 0,5 m zu beleuchteten Flächen einhalten.
- Sicherstellen, dass das Leuchtmittel die maximale Wattzahl nicht überschreitet.
- Prüfen, ob das Wasserablaufloch nach unten zeigt.
- Sicherstellen, dass das Produkt nicht fest eingemauert oder eingegossen wird.
Technische Daten in der Praxis
- MR16 12V GU5.3
- Spezifikation des austauschbaren Leuchtmittels.
Abbildungen und Diagramme
- Seite 3: Montage des Erdspießes und Befestigung der Leuchte.
- Seite 4: Schritt-für-Schritt-Anleitung zum Austausch des Leuchtmittels.
- Seite 5: Korrekte Verbindung der Leuchte mit dem Hauptkabel.
Modellkompatibilität
- Nur für 12V-Systeme geeignet.
- Nicht dimmbar.
