Bedienungsanleitung für ADJ Saber Spot RGBW LED-Scheinwerfer
Erfahren Sie, wie Sie den ADJ Saber Spot RGBW LED-Scheinwerfer installieren, bedienen und warten. Dieser Leitfaden enthält Details zu DMX-Modi, Master/Slave-Konfiguration, Systemmenü-Einstellungen und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der ADJ Saber Spot RGBW ist ein LED-Scheinwerfer, der über DMX, das integrierte Systemmenü oder eine IR-Fernbedienung gesteuert werden kann. Er bietet verschiedene DMX-Kanalmodi (3-12) und kann in Master/Slave-Konfigurationen betrieben werden. S. 2, 8, 9
Wichtigste Schritte
- DMX-Adresse einstellen S. 5
- Master/Slave-Modus einrichten S. 8
Probleme und Lösungen
Kein Licht im RGBW-Dimmermodus
Stellen Sie sicher, dass die Strobe-Einstellung auf 255 gesetzt ist.
S. 17Wartung und Reset
- Zurücksetzen auf Werkseinstellungen S. 6

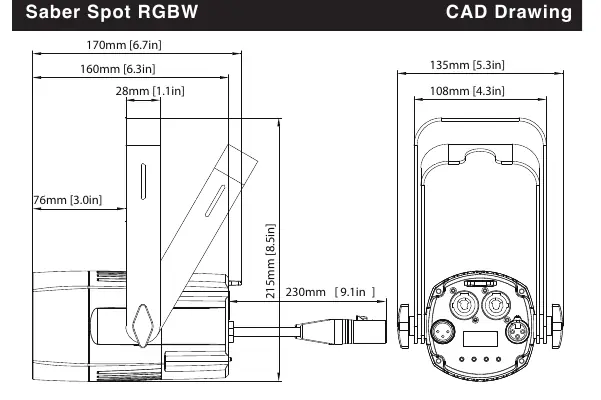

Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| LED | 1 x 15W RGBW 4-in-1 | Lichtquelle | S. 18 |
| Abstrahlwinkel | 4° / 10° / 45° | Mit/ohne Frostfilter | S. 18 |
Wo es im PDF steht
- Systemmenü S. 5, 6, 7
- DMX-Kanalmodi S. 10, 11, 12, 13
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der ADJ Saber Spot RGBW ist ein intelligenter LED-Scheinwerfer, der für den Innenbereich konzipiert ist. Er unterstützt DMX-512-Steuerung, Master/Slave-Betrieb und kann über eine optionale IR-Fernbedienung oder die Airstream-App gesteuert werden. Das Gerät verfügt über eine automatische Spannungserkennung.
Sicherheitshinweise
- Nur für den Innenbereich: Die Verwendung im Freien führt zum Erlöschen der Garantie.
- Hitzeentwicklung: Das Gehäuse kann während des Betriebs sehr heiß werden. Berühren Sie das Gerät nicht mit bloßen Händen.
- Keine Wartung durch Benutzer: Öffnen Sie das Gehäuse nicht, da keine vom Benutzer zu wartenden Teile enthalten sind.
- Schutz vor Feuchtigkeit: Setzen Sie das Gerät weder Regen noch Feuchtigkeit aus.
- Augenschutz: Blicken Sie niemals direkt in die Lichtquelle.
Installation und DMX-Verkabelung
Stellen Sie sicher, dass das Gerät an einem sicheren und stabilen Ort montiert wird, der eine ausreichende Belüftung (mindestens 15 cm Abstand zur Wand) ermöglicht.
DMX-Verkabelung
- Verwenden Sie für DMX- und Master/Slave-Betrieb zugelassene 110-Ohm-DMX-Kabel.
- Bei langen Kabelwegen wird die Verwendung eines Terminators (120 Ohm Widerstand zwischen Pin 2 und 3) am letzten Gerät empfohlen, um Signalfehler zu vermeiden.
- Achten Sie auf die korrekte XLR-Pin-Belegung (Pin 1: Masse, Pin 2: DMX-, Pin 3: DMX+).

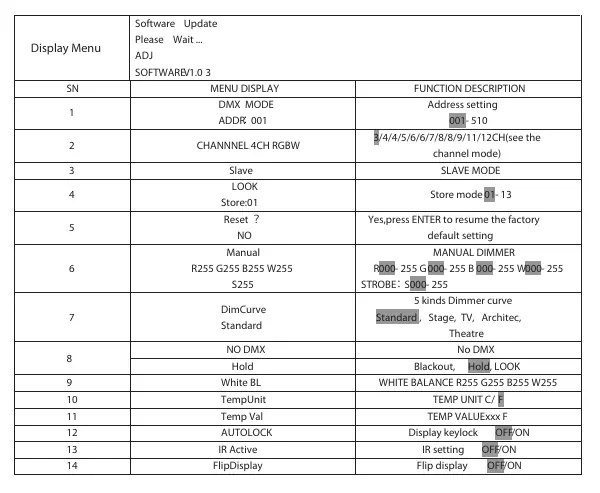

Bedienung und Systemmenü
Das Systemmenü ermöglicht die Konfiguration des Geräts. Drücken Sie ENTER, um Einstellungen zu bestätigen, und halten Sie MENU für 3 Sekunden gedrückt, um das Menü zu entsperren oder zu verlassen.
- DMX MODE: Einstellung der DMX-Adresse (001-510).
- CHANNEL: Auswahl des DMX-Kanalmodus (3 bis 12 Kanäle).
- SLAVE: Einstellung des Geräts als Slave in einer Master/Slave-Konfiguration.
- LOOK: Auswahl der Show-Modi.
- MANUAL: Manuelle Einstellung der RGBW-Intensität und Strobe-Rate.
- RESET: Zurücksetzen auf Werkseinstellungen.
Wartung und Reinigung
Aufgrund von Nebelrückständen, Rauch und Staub sollte das Gerät regelmäßig gereinigt werden. Bei starker Nutzung in Clubs wird eine monatliche Reinigung empfohlen.
- Verwenden Sie Glasreiniger und ein weiches Tuch für das Gehäuse und die externen Optiken.
- Reinigen Sie die Lüftungsschlitze und das Lüftergitter mit einer Bürste.
- Trocknen Sie alle Teile vollständig ab, bevor Sie das Gerät wieder anschließen.
Herstellerinformationen
ADJ Products, LLC
Praktische Hilfe
Typische Probleme
Kein Licht im RGBW-Dimmermodus
Stellen Sie sicher, dass die Strobe-Einstellung im Menü auf den Wert 255 gesetzt ist.
Erratisches Verhalten bei langen DMX-Kabelwegen
Verwenden Sie einen DMX-Terminator (120 Ohm Widerstand) am letzten Gerät in der Kette.
Vor der Verwendung
- Prüfen Sie das Gerät auf Transportschäden.
- Stellen Sie sicher, dass die lokale Stromspannung mit den Anforderungen des Geräts übereinstimmt.
- Montieren Sie das Gerät an einem sicheren Ort mit mindestens 15 cm Abstand zur Wand.
- Verwenden Sie nur zugelassene 110-Ohm-DMX-Kabel.
- Entfernen Sie die Schutzfolie von der Linse (falls vorhanden).
Technische Daten in der Praxis
- PowerCon Daisy Chain
- Maximal 38 Geräte bei 110V oder 68 Geräte bei 240V in einer Kette.
- Abstrahlwinkel
- 4 Grad nativ, erweiterbar durch mitgelieferte Frostfilter auf 10 oder 45 Grad.
Abbildungen und Diagramme
- Abbildung 3: XLR-Pin-Belegung für DMX-Kabel.
- Abbildung 4: DMX-Terminierung zur Vermeidung von Signalfehlern.
Modellkompatibilität
- Kompatibel mit DMX-512-Controllern.
- Unterstützt UC IR Fernbedienung (separat erhältlich).
- Kompatibel mit der Airstream IR App.
