Bedienungsanleitung für LED-Strahler Lightpro Castor 8

Erfahren Sie, wie Sie den Lightpro Castor 8 LED-Strahler installieren, dimmen und sicher betreiben. Vollständige Anleitung zur Montage auf festem Untergrund oder im Boden.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Der Lightpro Castor 8 ist ein 12V LED-Strahler für den Außenbereich. Er kann an Wänden oder festen Untergründen montiert oder mit einem Erdspieß in den Boden gesteckt werden. Er verfügt über einen integrierten Dimmer mit 6 Stufen. S. 6, 7, 8

Wichtigste Schritte

Montage auf festem Untergrund S. 6, 7, 8
Montage im Boden S. 6, 7, 8

Probleme und Lösungen

Leuchte funktioniert nicht

Überprüfen Sie die Verbindung zum 12V-System und den Transformator.

S. 10, 11

Wartung und Reset

Reinigung der Edelstahlteile S. 10, 11

Technische Daten

Parameter	Wert	Hinweis	Seiten
Leistung	8W	Maximaler Stromverbrauch	S. 6, 7, 8
Lichtstrom	80 - 800 lm	Helligkeit	S. 6, 7, 8
Schutzart	IP44	Spritzwasserschutz	S. 6, 7, 8

Wo es im PDF steht

Produktteile S. 2
Montageanleitung S. 3, 4
Systemanschluss S. 5

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

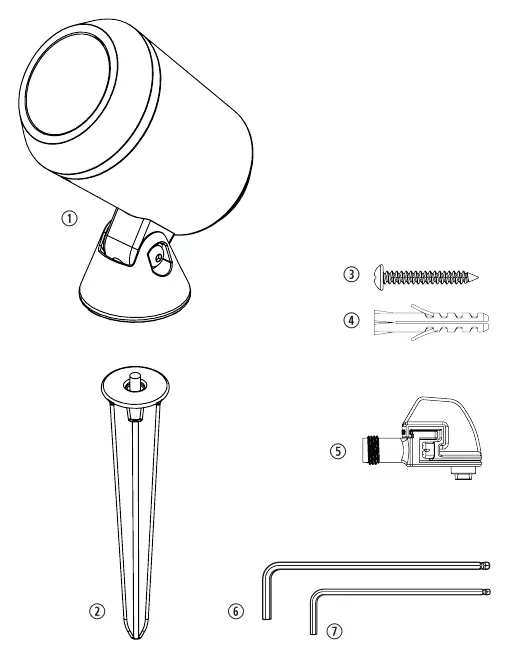

Übersicht der im Lieferumfang enthaltenen Teile

Seite 2

Seite 5

Wichtige Informationen aus der Anleitung

Der Lightpro Castor 8 ist ein LED-Strahler für den Außenbereich, der ausschließlich mit dem Lightpro 12-Volt-System betrieben werden darf. Diese Anleitung enthält alle notwendigen Schritte für die Montage, den Anschluss und die Bedienung der Dimmfunktion.

Produktbeschreibung

Der Lightpro Castor 8 ist ein LED-Strahler mit einer Leistung von 8W. Er ist für den Außeneinsatz konzipiert und verfügt über eine Schutzart von IP44. Das Gerät ist dimmbar und bietet 6 verschiedene Helligkeitsstufen.

Lieferumfang

1x Leuchte Castor 8
1x Erdspieß
1x Schraube
1x Dübel
1x Lightpro-Konnektor
1x Großer Inbusschlüssel
1x Kleiner Inbusschlüssel

Montage

Option 1: Montage auf festem Untergrund oder Wand

Entfernen Sie die Schraube aus dem Sockel mit dem großen Inbusschlüssel.
Nehmen Sie das Leuchtengehäuse vom Sockel ab.
Montieren Sie den Sockel mit der mitgelieferten Schraube auf dem Untergrund. Verwenden Sie bei Bedarf den mitgelieferten Dübel.
Setzen Sie das Leuchtengehäuse wieder in den Sockel ein.
Setzen Sie die Schraube ein, richten Sie die Leuchte aus und ziehen Sie die Schraube fest.

Option 2: Montage im Boden

Platzieren Sie den Erdspieß unter dem Sockel.
Drehen Sie den Erdspieß fest.
Richten Sie die Leuchte in die gewünschte Position aus.
Ziehen Sie die Schraube am Sockel mit dem großen Inbusschlüssel fest.
Platzieren Sie die Leuchte im Boden.

Dimmfunktion

Die Leuchte verfügt über einen eingebauten Dimmer. Drücken Sie die Taste am Gerät, um die Lichtleistung in 6 Stufen einzustellen.

Installation des Systems

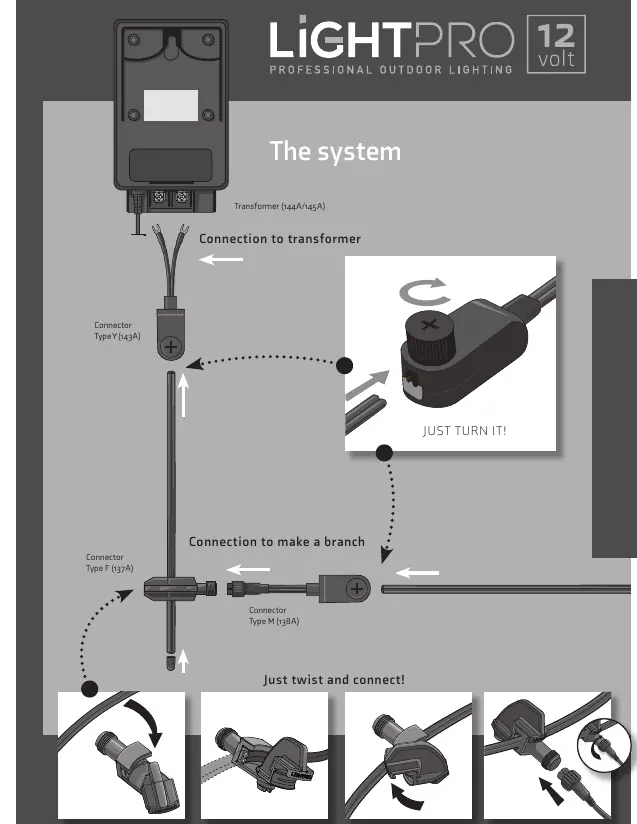

Verbinden Sie die Leuchten mit dem Hauptkabel unter Verwendung des Lightpro-Konnektors. Achten Sie darauf, dass Kabel so verlegt werden, dass sie einfach mit dem Transformator verbunden werden können. Wenn die Leuchte über ein Wasserablaufloch verfügt, muss dieses nach unten zeigen.

Sicherheitshinweise

Spannung: Nur mit 12V Schutzkleinspannung betreiben.
Wartung: Vor Wartungsarbeiten den Transformator vom Stromnetz trennen.
Reinigung: Regelmäßig mit einem weichen, sauberen Tuch reinigen. Keine Hochdruckreiniger oder aggressiven Chemikalien verwenden. Edelstahlteile alle 6 Monate mit Edelstahlreiniger pflegen.
Umgebung: Nicht in Bereichen mit brennbaren Gasen oder Flüssigkeiten verwenden. Betriebstemperatur: -20 °C bis 50 °C.
