Bedienungsanleitung für Lightpro Agate 102U LED-Bodeneinbaustrahler
Erfahren Sie, wie Sie den Lightpro Agate 102U LED-Bodeneinbaustrahler korrekt installieren, die Lichtquelle austauschen und sicher betreiben. Vollständige Anleitung für Ihr 12-Volt-Außenbeleuchtungssystem.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Lightpro Agate 102U ist ein LED-Bodeneinbaustrahler, der ausschließlich für den Betrieb mit dem Lightpro 12-Volt-System konzipiert ist. Vor der Installation ist es wichtig, die Kabelführung zu planen und sicherzustellen, dass das System für den Außenbereich geeignet ist. Das Produkt darf nicht in Netzspannungssysteme (230V) integriert werden.
Installation
Für eine korrekte Installation und Entwässerung gehen Sie wie folgt vor:
- Graben Sie an der gewünschten Stelle ein Loch und füllen Sie eine ca. 45 cm dicke Schicht Kies ein, um Staunässe zu vermeiden.
- Platzieren Sie das Rohr (Tube) in der vorbereiteten Öffnung.
- Führen Sie das Kabel durch das Loch im Rohr nach außen.
- Setzen Sie die Leuchte in das Rohr ein.

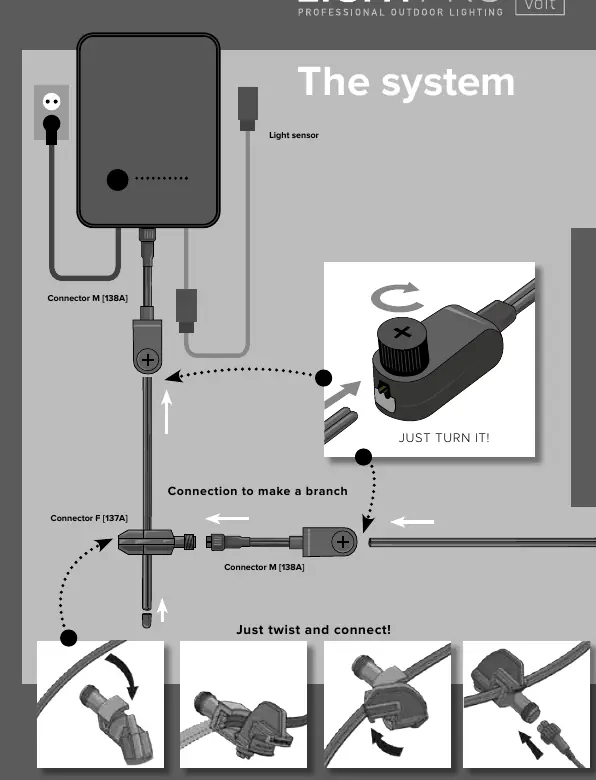

- Verbinden Sie den Stecker der Leuchte mit dem Hauptkabel des 12-Volt-Systems.
Achten Sie darauf, dass das Produkt nicht in Löchern installiert wird, in denen sich Wasser sammeln kann; eine ebene oder leicht erhöhte Fläche ist zu bevorzugen.
Austausch der Lichtquelle
Sollte das Leuchtmittel ersetzt werden müssen, befolgen Sie diese Schritte:
- Schalten Sie den Transformator aus.
- Lassen Sie die Lichtquelle mindestens 5 Minuten abkühlen, um Verbrennungen zu vermeiden.
- Lösen Sie die 4 Schrauben an der Unterseite der Leuchte mit dem mitgelieferten Inbusschlüssel.
- Entnehmen Sie die alte Lichtquelle und setzen Sie die neue ein.
- Ziehen Sie die 4 Schrauben wieder fest an.
- Schalten Sie den Transformator wieder ein.
Hinweis: Der Gummiring muss vor dem Wiedereinsetzen des Glases vollständig sauber sein, um die Wasserbeständigkeit (IP67) zu gewährleisten.
Sicherheitshinweise
- Das Produkt muss für Wartungsarbeiten zugänglich bleiben und darf nicht fest eingemauert oder eingegossen werden.
- Reinigen Sie das Produkt regelmäßig mit einem weichen, sauberen Tuch.
- Verwenden Sie keine Hochdruckreiniger oder aggressive chemische Reinigungsmittel, da diese irreparable Schäden verursachen können.
- Produkte mit Edelstahlteilen sollten alle 6 Monate mit einem speziellen Edelstahlreiniger gepflegt werden.
- Betriebstemperatur: -20 °C bis 50 °C.
Technische Daten
- Modell: Lightpro Agate 102U
- Leuchtmittel: MR16 LED GU5.3 3W AC/DC 12V
- Lichtstrom: 230 lm
- Farbtemperatur: 3.000K
- Schutzart: IP67
- Dimmbar: Nein
Praktische Hilfe
Typische Probleme
Wasser im Gehäuse
Stellen Sie sicher, dass das Abflussloch nach unten zeigt und die Kiesdrainage (45 cm) korrekt installiert ist.
Leuchte funktioniert nicht
Überprüfen Sie die Verbindung zum 12-Volt-Hauptkabel und stellen Sie sicher, dass der Transformator eingeschaltet ist.
Vor der Verwendung
- Prüfen Sie den Lieferumfang auf Vollständigkeit (Leuchte, Rohr, Inbusschlüssel, Stecker).
- Stellen Sie sicher, dass ein 12-Volt-Transformator von Lightpro vorhanden ist.
- Planen Sie die Kabelführung vor dem Eingraben.
- Prüfen Sie, ob der Untergrund für die Montage geeignet ist.
Abbildungen und Diagramme
- Abbildung A zeigt die Komponenten: Leuchte, Rohr, Inbusschlüssel und Stecker.
- Abbildung B zeigt den Austausch der Lichtquelle durch Lösen der Schrauben an der Unterseite.
Modellkompatibilität
- Nur in Kombination mit dem Lightpro 12-Volt-System verwenden.
- Nicht für den Anschluss an Netzspannung (230V) geeignet.
