Bedienungsanleitung für Moving Head Flash 17R BEAM IP65

Schnellstartanleitung und technisches Handbuch für den Flash 17R BEAM IP65 Moving Head. Erfahren Sie alles über Installation, DMX-Kanalbelegung, Sicherheitshinweise und technische Spezifikationen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Flash 17R BEAM IP65 ist ein professioneller Moving Head. Die Anleitung beschreibt die sichere Montage, den DMX-Anschluss und die Kanalbelegung für 16- und 20-Kanal-Modi. S. 1, 3

Wichtigste Schritte

  • DMX-Anschluss S. 3, 14

Wartung und Reset

  • Reset-Funktion S. 7, 11, 17, 21

Technische Daten

Parameter Wert Hinweis Seiten
Leistungsaufnahme 600 W Stromverbrauch des Geräts S. 3, 13
Spannung 100-240V AC Eingangsspannung S. 3, 13
Gewicht 30 kg Nettogewicht des Geräts S. 3, 13

Wo es im PDF steht

  • Sicherheitshinweise S. 2, 12
  • Technische Daten S. 3, 13
  • DMX-Kanalbelegung (16 CH) S. 5, 6, 7, 15
  • DMX-Kanalbelegung (20 CH) S. 8, 9, 10, 11
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Flash 17R BEAM IP65 Moving Head Seite 1 DMX-Verkabelungsschema Seite 3 Teileübersicht des Geräts mit Markierungen Seite 8

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält alle notwendigen Informationen für den sicheren Betrieb und die Installation des Flash 17R BEAM IP65 Moving Heads. Das Gerät ist für den professionellen Einsatz konzipiert und erfordert eine fachgerechte Montage sowie korrekte DMX-Konfiguration.

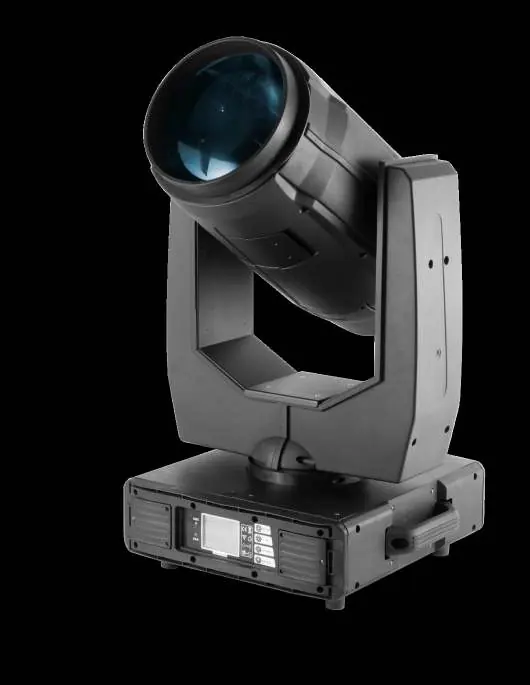

Flash 17R BEAM IP65 Moving Head
Flash 17R BEAM IP65 Moving Head

Sicherheitshinweise

  • Montage: Das Gerät muss mit zwei Klemmen und einem Sicherheitskabel an einer stabilen Struktur befestigt werden. Hängen Sie das Gerät niemals nur an einer Klemme auf.
  • Umgebung: Nicht in Umgebungen mit hoher Luftfeuchtigkeit verwenden. Betriebstemperatur: -30°C bis +50°C.
  • Lichtschutz: Richten Sie die Linse niemals direkt auf die Sonne oder andere starke Lichtquellen, da dies zu Brandgefahr und Schäden an der Optik führen kann.
  • Stromversorgung: Schließen Sie das Gerät nicht an Dimmer-Packs an. Stellen Sie sicher, dass die Netzspannung den Anforderungen entspricht (100-240V).
  • Kondensation: Das Gerät muss am Stromnetz angeschlossen bleiben, um Kondensationsbildung zu vermeiden.

Installation und Montage

Die Installation sollte ausschließlich durch qualifiziertes Personal erfolgen. Stellen Sie sicher, dass die Montagekonstruktion das Zehnfache des Eigengewichts des Geräts tragen kann. Verwenden Sie immer ein Sicherheitskabel, das das Zwölffache des Gewichts halten kann. Achten Sie darauf, dass die Lüftungsöffnungen frei sind und ein Abstand von mindestens 15 cm zu Wänden oder Decken eingehalten wird.

Teileübersicht des Geräts mit Markierungen
Teileübersicht des Geräts mit Markierungen

Anschluss und Verkabelung

Das Gerät verfügt über 3-Pin XLR-Anschlüsse für DMX und PowerCON-Anschlüsse für die Stromversorgung. Bei der DMX-Verkabelung ist am letzten Gerät in der Kette ein Abschlusswiderstand (120 Ohm) zwischen Pin 2 und 3 erforderlich, um Signalstörungen zu vermeiden.

DMX-Verkabelungsschema
DMX-Verkabelungsschema

DMX-Kanalbelegung

Der Moving Head unterstützt zwei DMX-Modi: 16-Kanal und 20-Kanal. Die Kanäle steuern Funktionen wie Pan, Tilt, Farbrad, Gobo-Rad, Strobe, Dimmer, Prisma und Fokus. Detaillierte Tabellen für beide Modi finden Sie in den entsprechenden Abschnitten der Anleitung.

Technische Daten

  • Lichtquelle: 17R MSD
  • PAN-Bereich: 540°
  • TILT-Bereich: 210°
  • Leistungsaufnahme: 600 W
  • Gewicht: 30 kg
  • Abmessungen: H(75) x B(42) x T(38,5) cm

Praktische Hilfe

Typische Probleme

Gerät bewegt sich nicht oder ruckelt

Überprüfen Sie die DMX-Verkabelung und stellen Sie sicher, dass der DMX-Controller korrekt konfiguriert ist.

Lampe leuchtet nicht

Prüfen Sie die Stromversorgung und ob die Lampe korrekt über den DMX-Kanal gestartet wurde.

Kondensationsgefahr

Das Gerät muss am Stromnetz angeschlossen bleiben, um Kondensation zu vermeiden.

Vor der Verwendung

  • Prüfen Sie das Gerät auf Transportschäden.
  • Stellen Sie sicher, dass die Netzspannung den Anforderungen entspricht (100-240V).
  • Sorgen Sie für eine stabile Montage mit zwei Klemmen.
  • Verwenden Sie ein Sicherheitskabel.
  • Stellen Sie sicher, dass die Lüftungsöffnungen frei sind.

Technische Daten in der Praxis

Leistungsaufnahme
600 W.

Abbildungen und Diagramme

  • DMX-Verkabelung: Verbindung erfolgt über XLR-Kabel (weiblich auf männlich). Am letzten Gerät muss ein 120-Ohm-Widerstand als Abschlusswiderstand zwischen Pin 2 und 3 gelötet werden.

Modellkompatibilität

  • Betriebstemperatur: -30°C bis +50°C.
  • Nicht an Dimmer-Packs anschließen.
