Bedienungsanleitung für ADJ Starburst Lichteffekt
Erfahren Sie, wie Sie den ADJ Starburst Lichteffekt einrichten, DMX-Kanäle konfigurieren, das Systemmenü bedienen und das Gerät warten. Dieses Handbuch enthält wichtige Anweisungen zur Installation, DMX-Verkabelung und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der ADJ Starburst ist ein DMX-gesteuerter Lichteffekt mit 12 Kanälen, 3 Betriebsmodi (Sound Active, Show, DMX) und der Möglichkeit, bis zu 20 Geräte in Reihe zu schalten. S. 2, 3, 10
Wichtigste Schritte
- DMX-Adresse einstellen S. 5, 9
- Master/Slave-Modus einrichten S. 7, 9
Erste Inbetriebnahme
- Gerät anschließen und einschalten S. 3, 5
Probleme und Lösungen
Erratic behavior
Use a DMX terminator on the last fixture.
S. 4, 7Wartung und Reset
- Gerät zurücksetzen S. 7
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 100v~240v/ 50~60Hz | Automatische Spannungserkennung | S. 10 |
| Leistungsaufnahme | 55W | Stromverbrauch | S. 10 |
Wo es im PDF steht
- Systemmenü S. 8, 9, 10
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der ADJ Starburst ist ein intelligenter Lichteffekt, der für den Innenbereich konzipiert ist. Diese Anleitung enthält wichtige Sicherheitsvorkehrungen, Installationshinweise und Anweisungen zur DMX-Steuerung. Das Gerät verfügt über eine automatische Spannungserkennung (100V-240V) und kann im Stand-Alone-Modus, Master/Slave-Modus oder über DMX-512 betrieben werden.
Installation und Montage
Stellen Sie sicher, dass das Gerät in einer sicheren und stabilen Position montiert wird. Achten Sie auf eine ausreichende Belüftung und halten Sie einen Abstand von mindestens 15 cm (6 Zoll) zu Wänden ein. Das Gerät darf nicht im Freien verwendet werden und sollte von Wärmequellen ferngehalten werden.
DMX-Konfiguration und Verkabelung
Für den DMX-Betrieb und die Master/Slave-Konfiguration sind DMX-512-konforme Kabel erforderlich. Verwenden Sie abgeschirmte 110-120 Ohm Kabel mit XLR-Steckern. Bei langen Kabelwegen wird die Verwendung eines Terminators (120 Ohm Widerstand zwischen Pin 2 und 3) am letzten Gerät empfohlen, um Signalfehler zu vermeiden.
Systemmenü und Bedienung
Das Systemmenü ermöglicht die Konfiguration verschiedener Einstellungen:
- ADDR: DMX-Adressierung.
- SLND: Master/Slave-Konfiguration (MAST, SL 1, SL 2).
- SHND: Show-Modus.
- SOUN: Sound-Active-Modus (Aktivierung der musikgesteuerten Funktion).
- SENS: Einstellung der Mikrofonempfindlichkeit (0-100).
- DNST: Verhalten bei Signalverlust (MASL, BLND, LAST).
- MANU: Manueller Test von LEDs, Dimmer, Strobe und Motor.
- LED: Einstellung der Display-Beleuchtung.
- DISP: Umkehrung der Display-Anzeige um 180 Grad.
- FHRS: Anzeige der Betriebsstunden.
- VER: Software-Version.
- RSET: Zurücksetzen des Geräts.
Wartung und Reinigung
Um eine optimale Lichtleistung zu gewährleisten, sollten interne und externe optische Linsen sowie der Spiegel regelmäßig gereinigt werden. Die Häufigkeit hängt von der Betriebsumgebung ab (Rauch, Nebel, Staub). Verwenden Sie Glasreiniger und ein weiches Tuch. Reinigen Sie die Lüftungsschlitze mit einer Bürste. Bei einem Defekt der Sicherung muss diese durch eine identische Sicherung ersetzt werden (Sicherungshalter befindet sich neben dem IEC-Eingang).
Herstellerinformationen
ADJ Products, LLC
Praktische Hilfe
Typische Probleme
Unregelmäßiges Verhalten oder Signalfehler
Verwenden Sie einen DMX-Terminator am letzten Gerät in der Kette und stellen Sie sicher, dass die Kabelabschirmung nicht geerdet ist.
Gerät reagiert nicht auf DMX-Signale
Überprüfen Sie die DMX-Adresse, die Kabelverbindungen und stellen Sie sicher, dass der Controller korrekt konfiguriert ist.
Gerät lässt sich nicht einschalten
Überprüfen Sie die Sicherung am IEC-Eingang und ersetzen Sie diese bei Bedarf durch eine identische 2A-Sicherung.
Vor der Verwendung
- Überprüfen Sie das Gerät auf Transportschäden.
- Stellen Sie sicher, dass eine ausreichende Belüftung (15 cm Abstand) gewährleistet ist.
- Verwenden Sie nur DMX-512-konforme Kabel für die Steuerung.
- Stellen Sie sicher, dass die Stromversorgung den Spezifikationen entspricht (100-240V).
Abbildungen und Diagramme
- DMX-Verkabelung: Pin 1 = Masse, Pin 2 = DMX-, Pin 3 = DMX+.

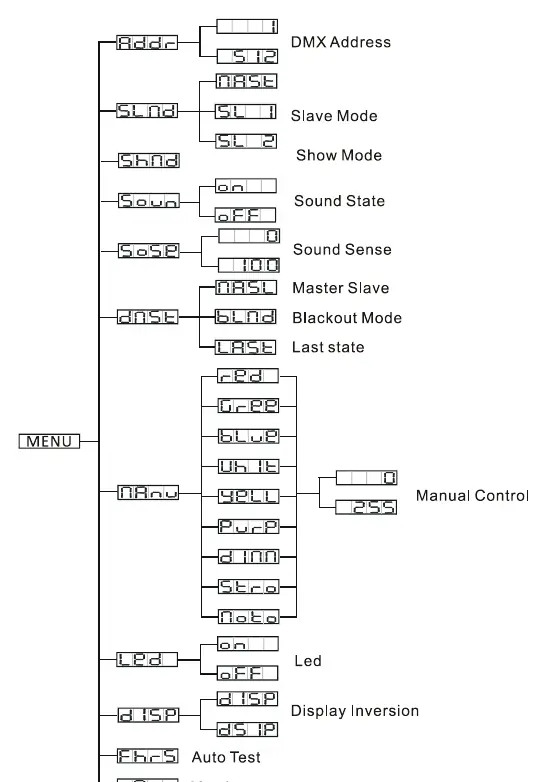

- Systemmenü-Struktur: Übersicht der Menüpunkte von ADDR bis RSET.
Modellkompatibilität
- Kompatibel mit DMX-512 Controllern.
- Master/Slave-Betrieb mit bis zu 16 Geräten möglich.
