Bedienungsanleitung für amaran Pano 120c LED-Panel

Wichtige Informationen aus der Anleitung

Das amaran Pano 120c ist ein kompaktes 120W Full-Color-LED-Panel für mobile Einsätze und Studio-Setups. Diese Anleitung beschreibt die Inbetriebnahme, die verschiedenen Stromversorgungsoptionen, die Montage von Zubehör sowie die Bedienung der Lichtmodi. Bitte beachten Sie, dass für die volle Helligkeit eine Stromquelle mit mindestens 140W empfohlen wird.

Produktübersicht

Das Gerät verfügt über ein Display-Menü, einen Funktionsdrehknopf zur Navigation, einen Ein-/Ausschalter sowie einen USB-C-Ladeanschluss und einen DC-Stromeingang. Die Rückseite bietet eine amaran Ace E-Lock-Halterung für schnelles Anbringen und Abnehmen.

Stromversorgung

Es gibt drei Methoden zur Stromversorgung:

• DC-Netzteil: Verwendung des mitgelieferten 150W DC-Netzteils.
• USB-C PD: Betrieb über PD-Netzteile oder Powerbanks (mindestens 65W erforderlich; unter 140W kann die Helligkeit reduziert sein).
• Akkubetrieb: Verwendung der amaran Peak Powerbank (separat erhältlich), die über die Ace E-Lock-Kontakte Strom liefert.

Montage und Installation

Das Licht kann auf verschiedene Weise montiert werden:

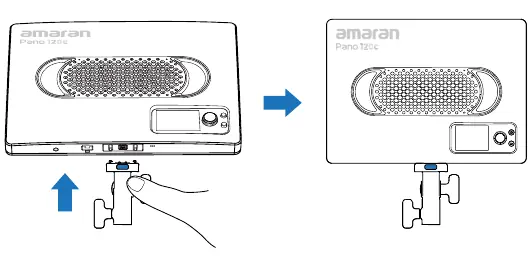

• Ace Lock Adapter: Richten Sie die Kontaktstifte am Adapter mit der Halterung am Licht aus. Drücken Sie den blauen Entriegelungsknopf und schieben Sie den Adapter nach unten, bis er einrastet.
• Stativmontage: Befestigen Sie den Adapter am Lichtstativ und sichern Sie ihn mit dem Feststellknopf. Der Neigungswinkel kann über den Neigungsknopf angepasst werden.
• 1/4-20 Zoll Gewinde: Alternativ kann das Licht über das integrierte 1/4-20 Zoll Gewinde an der Oberseite auf Stativen montiert werden.

Zubehörinstallation

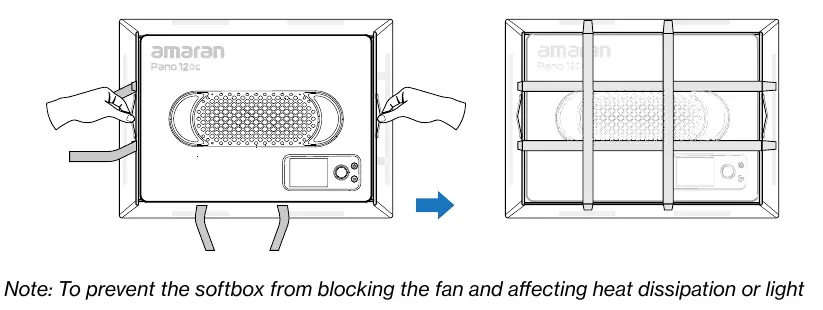

• Softbox: Entfalten Sie die Softbox, legen Sie das Licht mit der Leuchtfläche nach unten in den Rahmen und ziehen Sie die elastischen Bänder über die Kanten des Lichts.
• Light Control Grid: Wird nach der Softbox-Installation an den Klettkanten der Softbox befestigt.
• Diffusor: Wird mit Haken in die Wärmeableitungsöffnungen des Lichts eingehängt.
• Barn Doors: Werden ebenfalls in die Wärmeableitungsöffnungen eingehängt und mit Drahtverschlüssen gesichert.

Bedienung und Lichtmodi

Die Steuerung erfolgt über das Menü auf dem Display:

• CCT: Farbtemperatur von 2.300K bis 10.000K einstellbar.
• HSI: Steuerung von Farbton (Hue), Sättigung (Saturation) und Intensität.
• RGB: Individuelle Einstellung von Rot, Grün und Blau.
• FX: Verschiedene Lichteffekte wie Feuerwerk, Blitz, TV, Strobe etc.
• Studio-Modus: Das Licht schaltet sich automatisch ein, sobald Strom anliegt.
• Lüftermodus: Wählbar zwischen 'Silent' (begrenzt Leistung auf 25W) und 'Smart' (automatische Anpassung).

Sicherheitshinweise

Das Gerät ist nicht wasserdicht. Blockieren Sie nicht die Lüftungsschlitze. Berühren Sie die LED-Lichtquelle nicht direkt. Bei Betrieb in Umgebungen über 40°C ist Vorsicht geboten, da Oberflächen heiß werden können. Verwenden Sie nur Original-Zubehör, um Garantieverlust zu vermeiden.
