Bedienungsanleitung für GVM-1300D und GVM-1500D Videoleuchte
Schnelle Anleitung für die GVM-1300D und GVM-1500D Videoleuchten. Erfahren Sie alles über Installation, RGB-Einstellungen, App-Steuerung, Master/Slave-Modus und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die GVM-1300D und GVM-1500D sind professionelle Videoleuchten, die für Studio-, Live- und Außenaufnahmen konzipiert sind. Sie bieten RGB-Farben, einstellbare Farbtemperatur (3200K-5600K) und eine App-Steuerung. Die Leuchten können einzeln oder in Gruppen (Master/Slave-Modus) betrieben werden.

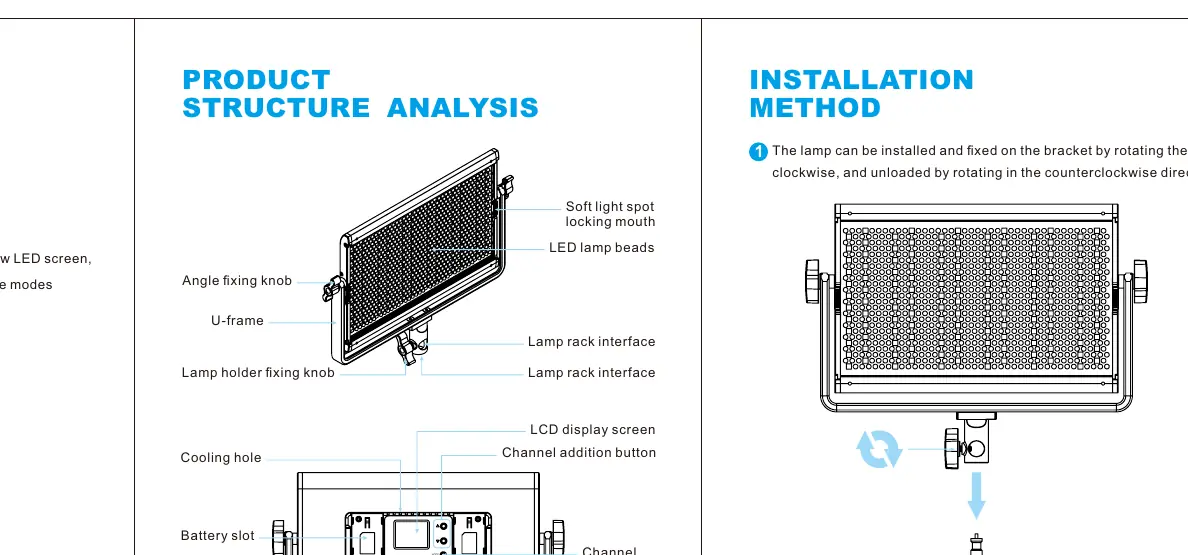

Installation
Die Leuchte wird mit einem U-Bügel geliefert:
- Stativmontage: Setzen Sie die Leuchte auf das Stativ und fixieren Sie diese durch Drehen des Knopfes im Uhrzeigersinn.
- Winkelanpassung: Lösen Sie die Einstellknöpfe an beiden Seiten des U-Bügels, stellen Sie den gewünschten Neigungswinkel ein und ziehen Sie die Knöpfe wieder fest.
- Diffusor: Schieben Sie den Diffusor seitlich in die Führungsschiene des Lichtpanels ein.
Stromversorgung
Es gibt zwei Möglichkeiten zur Stromversorgung:
- Netzbetrieb: Schließen Sie das mitgelieferte Netzteil an den DC-Eingang an.
- Akkubetrieb: Verwenden Sie zwei kompatible Lithium-Akkus. Beide Akkus müssen gleichzeitig eingesetzt werden.

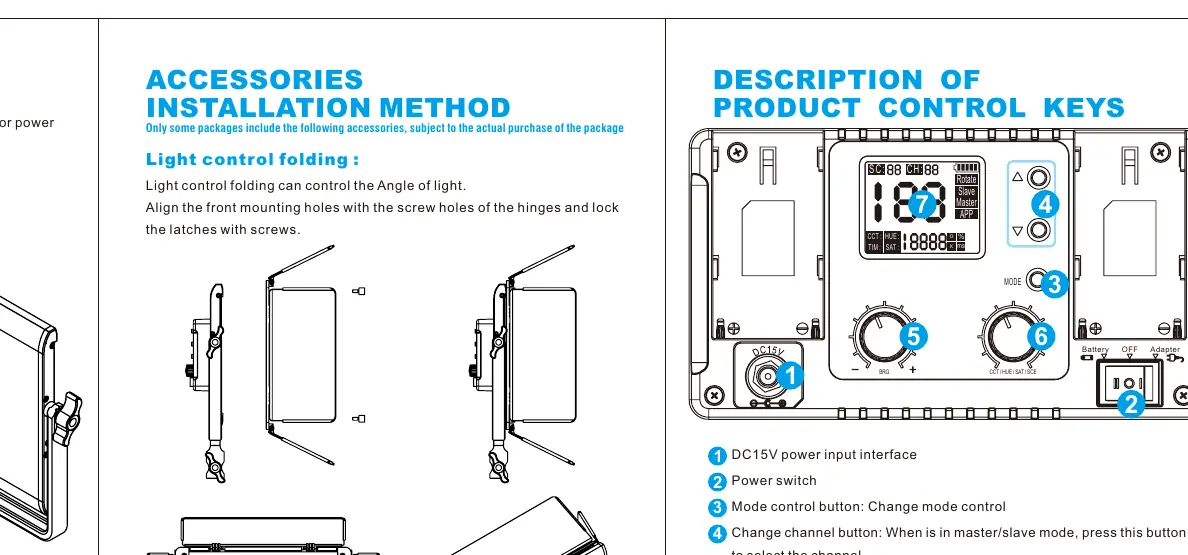

Bedienung und Steuerung
Die Steuerung erfolgt über die Tasten auf der Rückseite oder die mobile App:
- Moduswahl: Drücken Sie die Modustaste, um zwischen Rotate, Slave, Master und APP zu wechseln.
- Multifunktionsknopf: Drehen Sie den Knopf zur Einstellung von Parametern (Helligkeit, Farbtemperatur, HUE, SAT). Drücken Sie den Knopf kurz zum Wechseln der Lichtmodi (CCT, HUE, SAT). Halten Sie ihn 3 Sekunden gedrückt, um den Szenenmodus (SC) zu aktivieren.
- Master/Slave-Modus: Im Master-Modus steuern Sie die Leuchte und verbundene Slave-Leuchten synchron. Im Slave-Modus können Kanäle über die Pfeiltasten eingestellt werden.
- App-Steuerung: Aktivieren Sie Bluetooth und GPS am Smartphone. Verbinden Sie sich in der GVM_LED App mit dem Gerät 'BT_LED'.
Sicherheit und Wartung
- Das Gerät ist nicht wasserdicht. Vermeiden Sie den Einsatz in Regen oder feuchten Umgebungen.
- Nicht in korrosiven Umgebungen verwenden.
- Trennen Sie bei längerer Nichtbenutzung die Stromversorgung und entfernen Sie die Akkus.
- Reinigen Sie das Gerät nur mit einem trockenen Tuch, keine Reinigungsmittel verwenden.
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht einschalten
Prüfen Sie, ob das Netzteil korrekt angeschlossen ist oder ob die Akkus geladen sind und keinen 'Low Power'-Schutz aktiviert haben.
App-Verbindung schlägt fehl
Stellen Sie sicher, dass Bluetooth und GPS am Smartphone aktiviert sind. Suchen Sie in der App nach dem Gerät 'BT_LED'.
Helligkeit oder Farbe lässt sich nicht einstellen
Prüfen Sie, ob sich das Gerät im Slave-Modus befindet. Stellen Sie den Modus auf 'Master' oder 'Rotate' um.
Keine RGB-Farben in RGB-Modus
Prüfen Sie, ob der SAT-Wert (Sättigung) auf 0 steht. Erhöhen Sie den SAT-Wert auf 100 für maximale Farbsättigung.
Vor der Verwendung
- Netzteil oder zwei kompatible Lithium-Akkus bereitstellen.
- Leuchte fest auf dem Stativ montieren.
- Diffusor bei Bedarf seitlich einschieben.
- Bluetooth und GPS am Smartphone für die App-Steuerung aktivieren.
- Prüfen, ob die Stromversorgung innerhalb der Spezifikationen liegt.
Abbildungen und Diagramme
- U-Bügel-Knöpfe: Dienen zur Fixierung und Neigungseinstellung des Panels.
- Multifunktionsknopf: Zentrales Bedienelement für Moduswechsel und Parameteranpassung.

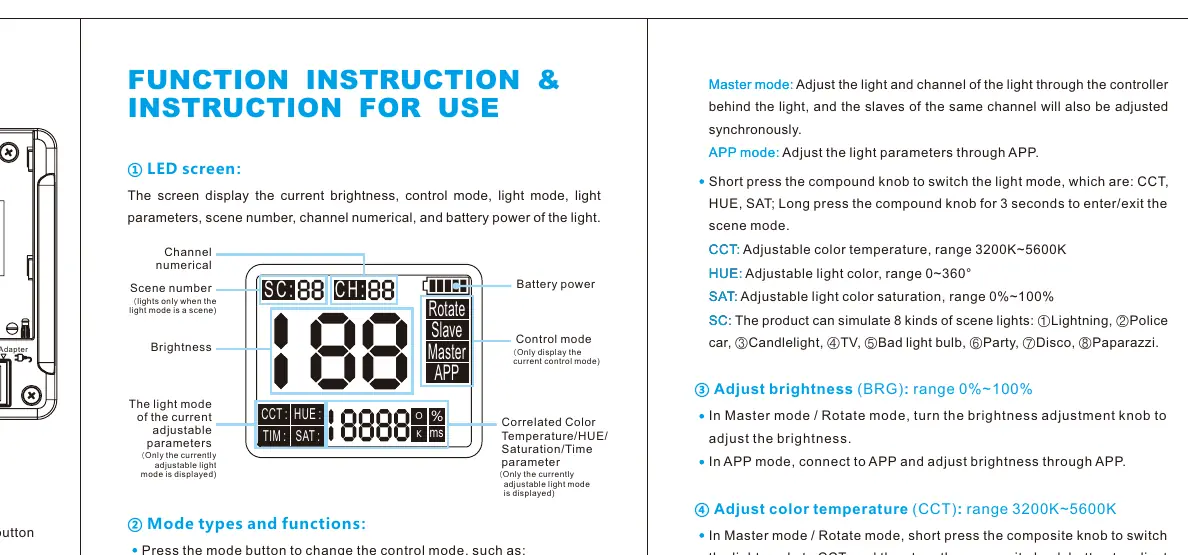

- LED-Bildschirm: Zeigt aktuelle Helligkeit, Modus, Kanal, Akkustand und Lichtparameter an.
Modellkompatibilität
- Nur mitgelieferte oder vom Hersteller zugelassene Netzteile verwenden.
- Akkubetrieb erfordert zwei identische Lithium-Akkus.
