Bedienungsanleitung für Aputure amaran 150c LED-Leuchte

Erfahren Sie, wie Sie die Aputure amaran 150c RGBWW COB-LED-Leuchte sicher installieren, bedienen und steuern. Detaillierte Anleitung zu Lichtmodi, App-Anbindung und Wartung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Die amaran 150c ist eine 150W RGBWW COB-LED-Leuchte. Sie wird über das rückseitige Bedienfeld oder die Sidus Link App gesteuert und bietet CCT- (Farbtemperatur) und HSI-Modi (Farbe/Sättigung). S. 2, 7

Wichtigste Schritte

  • Schutzkappe entfernen S. 5
  • Bluetooth-Reset durchführen S. 8

Erste Inbetriebnahme

  • Schutzkappe entfernen, Stromkabel anschließen, Power-Taste drücken. S. 5, 6

Probleme und Lösungen

Überhitzung

Lampe schaltet ab. Abkühlen lassen und neu starten.

S. 9

Wartung und Reset

  • Bluetooth-Reset: Reset-Taste gedrückt halten. S. 8

Technische Daten

Parameter Wert Hinweis Seiten
Leistung 150 W Lichtleistung S. 10
Farbtemperatur 2500 K - 7500 K Einstellbarer CCT-Bereich S. 10

Wo es im PDF steht

  • Produktübersicht S. 4
  • Installation S. 5, 6
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Bedienelemente auf der Rückseite der Leuchte Seite 4 Anbringen und Abnehmen der Schutzkappe Seite 5 Anschluss des Netzteils Seite 6

Wichtige Informationen aus der Anleitung

Die amaran 150c ist eine 150W RGBWW COB-LED-Leuchte. Vor der Inbetriebnahme ist es zwingend erforderlich, die Schutzkappe zu entfernen. Achten Sie darauf, die Lüftungsschlitze nicht zu blockieren und die Leuchte nicht in feuchten Umgebungen zu betreiben. Bei Überhitzung schaltet sich das Gerät automatisch ab.

Lieferumfang

  • amaran 150c Leuchte
  • Netzteil
  • Hyper-Reflektor
  • Netzkabel

Produktübersicht

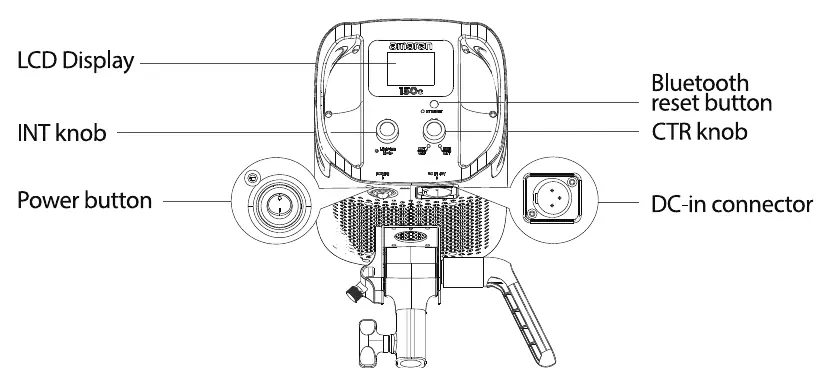

Die Leuchte verfügt über einen Bowens-Mount zur Befestigung von Lichtformern. Auf der Rückseite befinden sich das LCD-Display, der INT-Regler (Intensität), der CTR-Regler (Auswahl/Einstellung), die Power-Taste sowie der DC-Eingang und die Bluetooth-Reset-Taste.

Bedienelemente auf der Rückseite der Leuchte
Bedienelemente auf der Rückseite der Leuchte

Installation

Anbringen und Abnehmen der Schutzkappe
Anbringen und Abnehmen der Schutzkappe

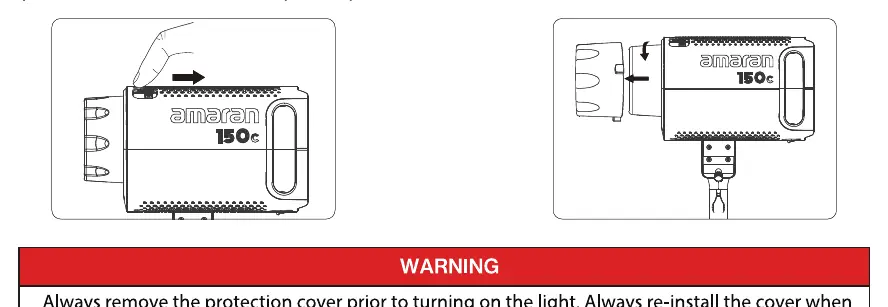

Schutzkappe und Reflektor

Um die Schutzkappe oder den Reflektor zu entfernen oder anzubringen, drücken Sie den Hebel am Bowens-Mount in Pfeilrichtung und drehen Sie das Zubehörteil, bis es einrastet oder sich lösen lässt.

Stativmontage

Befestigen Sie die Leuchte auf einem Stativ, stellen Sie die gewünschte Höhe ein und fixieren Sie die Position mit dem Feststellgriff. Justieren Sie den Neigungswinkel und ziehen Sie den Verriegelungsgriff fest.

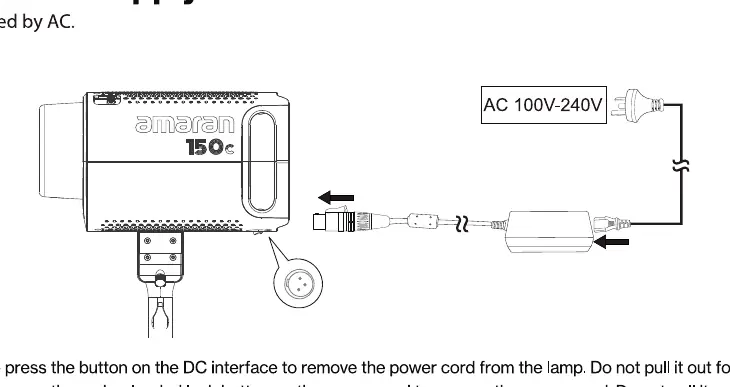

Stromversorgung

Schließen Sie das Netzteil an den DC-Eingang der Leuchte an und verbinden Sie es mit einer geerdeten Steckdose (AC 100V-240V). Zum Trennen der Verbindung drücken Sie die Entriegelungstaste am DC-Stecker.

Anschluss des Netzteils
Anschluss des Netzteils

Bedienung

Ein- und Ausschalten

Drücken Sie die Power-Taste, um die Leuchte ein- oder auszuschalten.

Lichtmodi

  • CCT-Modus: Drehen Sie den INT-Regler für die Intensität (0-100%). Drücken Sie den CTR-Regler, um zwischen CCT (Farbtemperatur 2500K-7500K) und G/M (Grün/Magenta-Korrektur) zu wechseln.
  • HSI-Modus: Drücken Sie den INT-Regler, um in den HSI-Modus zu gelangen. Nutzen Sie den CTR-Regler, um HUE (Farbton 1-360°) und SAT (Sättigung 0-100%) einzustellen.

Bluetooth und App-Steuerung

Die Leuchte kann über die Sidus Link App gesteuert werden. Um die Bluetooth-Verbindung zurückzusetzen, halten Sie die Bluetooth-Reset-Taste gedrückt, bis 'BT Reset' auf dem Display erscheint. Der Fortschritt wird in Prozent angezeigt.

Technische Daten

Die Leuchte bietet eine maximale Leistungsaufnahme von 180W und eine Lichtleistung von 150W. Der Farbwiedergabeindex (CRI) liegt bei ≥95. Die Betriebstemperatur liegt zwischen -10°C und +40°C. Die Steuerung erfolgt manuell oder über die Sidus Link App (Reichweite bis zu 100m).

Praktische Hilfe

Typische Probleme

Überhitzungsschutz

Die Leuchte schaltet sich bei zu hoher Innentemperatur ab. Lassen Sie das Gerät abkühlen und starten Sie es neu.

Bluetooth-Verbindung fehlgeschlagen

Führen Sie einen Bluetooth-Reset durch, indem Sie die Reset-Taste gedrückt halten, bis der Vorgang abgeschlossen ist.

Vor der Verwendung

  • Schutzkappe vor dem Einschalten entfernen.
  • Reflektor vor Gebrauch korrekt am Bowens-Mount anbringen.
  • Sicherstellen, dass die Stromversorgung geerdet ist.
  • Lüftungsschlitze freihalten.
  • Sidus Link App für erweiterte Funktionen installieren.

Technische Daten in der Praxis

Leistungsaufnahme
Maximal 180 W (DC-Eingang).

Abbildungen und Diagramme

  • Bowens-Mount: Zur Montage von Lichtformern wie dem mitgelieferten Hyper-Reflektor.
  • INT-Regler: Hauptregler für die Lichtintensität.
  • CTR-Regler: Drehregler zur Auswahl und Einstellung von Parametern wie CCT, HUE oder SAT.

Modellkompatibilität

  • Kompatibel mit Sidus Link App für iOS und Android.
  • Unterstützt Bowens-Mount Zubehör.
  • Firmware-Updates erfolgen über die Sidus Link App.
