Bedienungsanleitung für GVM-1300D / GVM-1500D Videoleuchte
Schnellstartanleitung und Bedienungshilfe für die GVM-1300D und GVM-1500D Videoleuchten. Erfahren Sie alles über Installation, App-Steuerung, Beleuchtungsmodi und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die GVM-1300D und GVM-1500D sind professionelle Videoleuchten für den Einsatz in Studios, bei Außenaufnahmen oder Live-Übertragungen. Bitte beachten Sie folgende Sicherheitshinweise:
- Temperaturbereich: Nur zwischen -10°C und 40°C verwenden.
- Sicherheit: Nicht direkt in die Lichtquelle schauen. Vor Reinigung oder Lagerung immer vom Stromnetz trennen.
- Wartung: Nicht selbst zerlegen. Bei Defekten den Hersteller oder autorisiertes Fachpersonal kontaktieren.
- Feuchtigkeit: Das Gerät ist nicht wasserdicht.
Produktbeschreibung
Die Leuchten bieten eine stufenlose RGB- und Bi-Color-Steuerung. Zu den Hauptmerkmalen gehören:
- Beleuchtungsmodi: 18 simulierte Szenen (z. B. Blitz, Kerze, TV, Polizei, SOS).
- Steuerung: Manuelle Steuerung über Drehregler, Master/Slave-Modus oder per Smartphone-App.
- Display: LCD-Bildschirm zur Anzeige von Helligkeit, Farbtemperatur, Kanal und Akkustand.
- Farbtreue: Hoher CRI-Wert (≥97) für natürliche Farbwiedergabe.

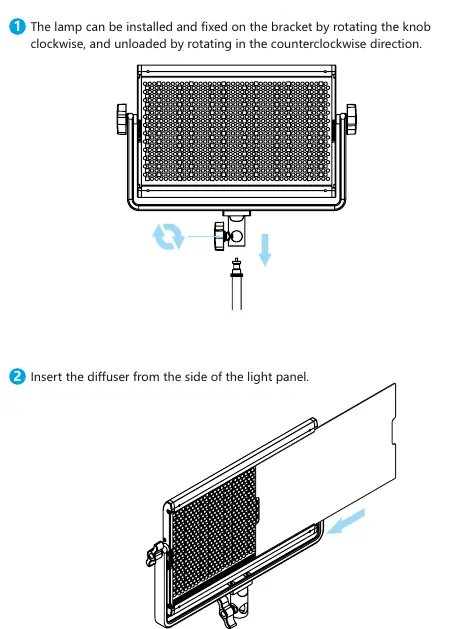

Montage und Installation
Die Installation ist einfach und flexibel:
- Stativmontage: Die Leuchte wird über den U-Bügel am Stativ befestigt. Der Winkel lässt sich durch Lösen und Festziehen der seitlichen Knöpfe einstellen.
- Diffusor: Der Diffusor wird seitlich in das Lichtpanel eingeschoben.
- Stromversorgung: Betrieb über das mitgelieferte Netzteil (DC 15V) oder zwei Lithium-Akkus (separat erhältlich).
Bedienung und Steuerung

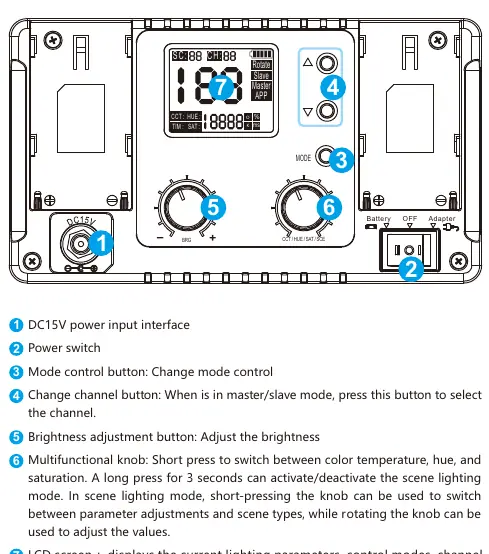

Die Steuerung erfolgt über die Tasten und Drehregler auf der Rückseite:
- Moduswahl: Mit der Mode-Taste zwischen Rotate, Slave, Master oder App-Modus wechseln.
- Multifunktionsknopf: Kurz drücken zum Umschalten zwischen CCT, HUE, SAT. Langes Drücken (3 Sek.) aktiviert den Szenenmodus.
- Helligkeit: Über den Helligkeitsregler (BRG) einstellbar.
- Master/Slave: Im Master-Modus werden Einstellungen synchron auf Slave-Geräte übertragen, sofern der gleiche Kanal eingestellt ist.

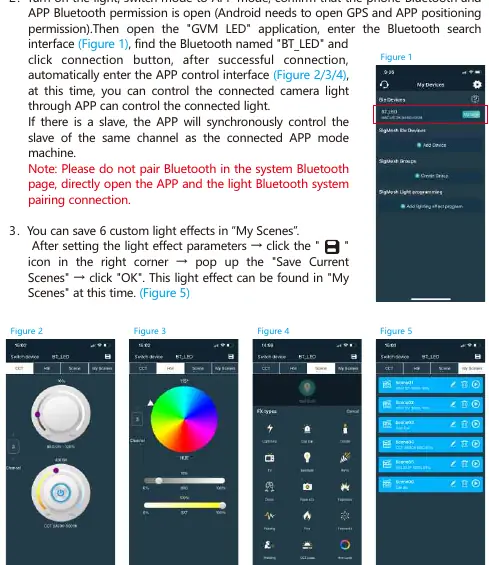

App-Steuerung
Für die App-Steuerung:
- Laden Sie die "GVM LED" App herunter.
- Schalten Sie die Leuchte in den App-Modus.
- Aktivieren Sie Bluetooth und GPS am Smartphone.
- Verbinden Sie sich in der App mit "BT_LED".
Wartung und Reinigung
Verwenden Sie zur Reinigung ein trockenes, weiches Tuch. Verwenden Sie keine nassen Tücher oder Reinigungsmittel. Bei längerer Nichtbenutzung Akkus entfernen und Gerät ausschalten.
Praktische Hilfe
Typische Probleme
Schalter-Anzeige leuchtet nicht
Prüfen Sie den festen Sitz des Netzteils oder laden Sie die Akkus auf.
Helligkeits-/Farbtemperaturregler reagiert nicht
Prüfen Sie, ob sich das Gerät im Slave-Modus befindet. Wechseln Sie in den Master-Modus.
App-Verbindung fehlgeschlagen
Stellen Sie sicher, dass das Gerät im App-Modus ist, Bluetooth und GPS am Smartphone aktiviert sind und verbinden Sie sich in der App mit 'BT_LED'.
Keine RGB-Farben sichtbar
Prüfen Sie, ob der Sättigungswert (SAT) auf 0 steht. Erhöhen Sie den Sättigungswert.
Vor der Verwendung
- Schutzabdeckung von der Leuchte entfernen.
- Umgebungstemperatur prüfen (-10°C bis 40°C).
- Kompatibles Netzteil oder zwei geladene Lithium-Akkus bereitstellen.
- Stabile Montage auf einem geeigneten Stativ sicherstellen.
- Bluetooth-Berechtigungen am Smartphone prüfen (für App-Nutzung).
Technische Daten in der Praxis
- Farbtemperatur 3200K-5600K
- Einstellbar von warmweiß (3200K) bis tageslichtweiß (5600K).
- Illuminanz (GVM-1300D)
- 8820 Lux bei 1m Abstand.

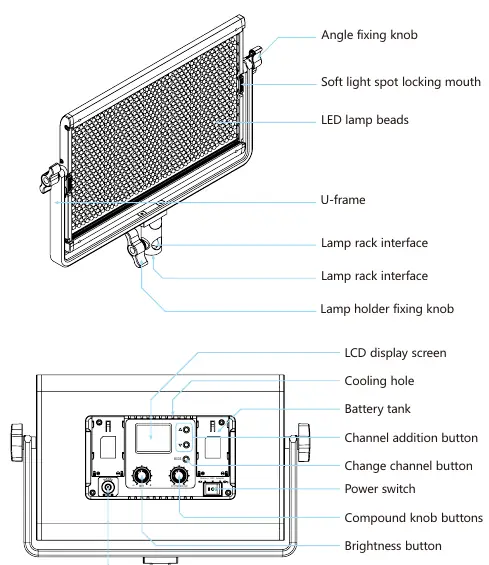

Abbildungen und Diagramme
- U-Bügel: Ermöglicht die 360°-Rotation und Winkelverstellung der Leuchte.
- Multifunktionsknopf: Zentrales Bedienelement für CCT, HUE, SAT und Szenenwahl.
- Akkufach: Zur Aufnahme von zwei Lithium-Akkus für den mobilen Betrieb.
- LCD-Display: Zeigt aktuelle Parameter wie Helligkeit, Modus und Kanal an.
Modellkompatibilität
- Das Gerät ist nicht wasserdicht.
- Verwenden Sie nur vom Hersteller empfohlenes Zubehör.
- Nicht mit korrosiven Flüssigkeiten in Kontakt bringen.
