Bedienungsanleitung für Viltrox Sprite 15C RGB-Videoleuchte

Erfahren Sie, wie Sie die Viltrox Sprite 15C RGB-Videoleuchte bedienen, einrichten und steuern. Diese Anleitung enthält Details zu den Funktionen, der App-Steuerung, der Montage des Adapters und den technischen Spezifikationen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Die Viltrox Sprite 15C ist eine RGB-Videoleuchte mit 15W Leistung, die über ein integriertes OLED-Display, Tasten am Gerät oder die WeeylitePro App gesteuert wird. S. 1

Wichtigste Schritte

  • Modus wechseln S. 1
  • Bluetooth-Kanal einstellen S. 1

Erste Inbetriebnahme

  • Gerät einschalten S. 1

Probleme und Lösungen

Verbindungsprobleme mit der App

Kanal und Gruppe an der Leuchte müssen mit den Einstellungen in der App übereinstimmen.

S. 1

Technische Daten

Parameter Wert Hinweis Seiten
Leistung 15W Maximale Leistungsaufnahme S. 1
Farbtemperatur 3600K-6800K Einstellbarer Farbtemperaturbereich S. 1

Wo es im PDF steht

  • Bedienungsanleitung S. 1
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Bedienungsanweisungen für Modus und Parameter Seite 1 Installation des Stativadapters Seite 1

Wichtige Informationen aus der Anleitung

Die Viltrox Sprite 15C ist eine tragbare RGB-Videoleuchte. Diese Anleitung beschreibt die Inbetriebnahme, die Steuerung über das Bedienfeld sowie die Verbindung per App. Achten Sie darauf, das Gerät vor der ersten Verwendung vollständig aufzuladen und die Kanal- sowie Gruppeneinstellungen für die Bluetooth-Verbindung korrekt zu konfigurieren.

Produktübersicht und Lieferumfang

Zum Lieferumfang gehören die Videoleuchte, ein Stativadapter, ein USB-Ladekabel, der Akku sowie eine optionale Fernbedienung. Das Gerät verfügt über ein OLED-Display, einen Dimmer-Drehregler, einen Modus-Knopf, einen USB-C-Ladeanschluss und eine Wärmeabfuhröffnung.

Stromversorgung und Inbetriebnahme

Das Gerät wird über den integrierten Akku betrieben, der über den USB-C-Anschluss geladen wird. Zum Einschalten halten Sie den Ein-/Ausschalter gedrückt. Das Display zeigt den aktuellen Status an.

Bedienung und Einstellungen

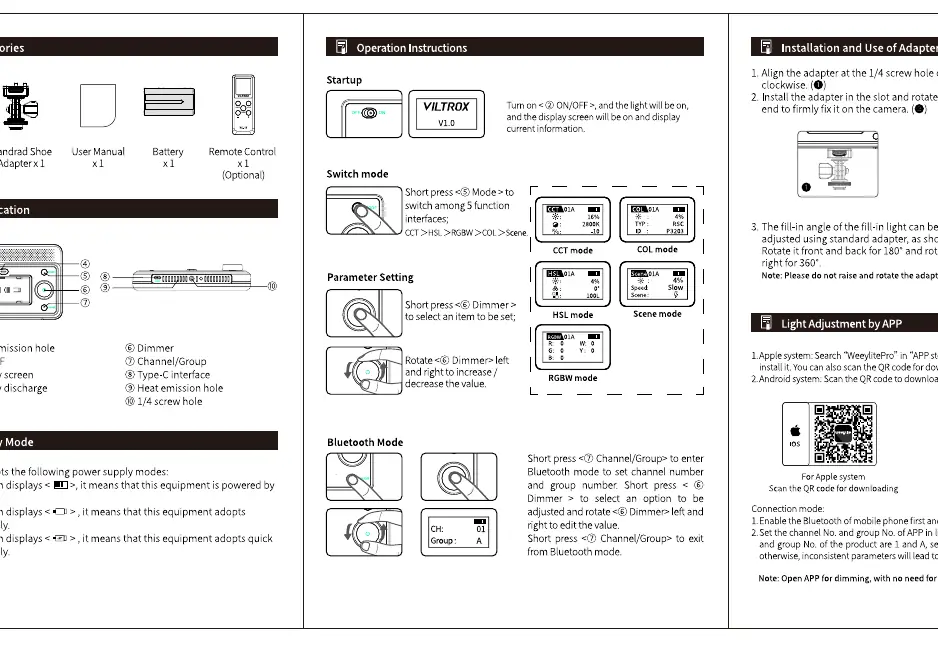

Bedienungsanweisungen für Modus und Parameter
Bedienungsanweisungen für Modus und Parameter
  • Modus-Wechsel: Drücken Sie kurz den Modus-Knopf, um zwischen den Modi (CCT, HSL, RGB, Szene) zu wechseln.
  • Parameter-Einstellung: Drehen Sie den Dimmer-Knopf, um Werte anzupassen. Drücken Sie den Knopf, um zwischen den Einstellungsoptionen zu wählen.
  • Bluetooth-Modus: Halten Sie den Modus-Knopf gedrückt, um in den Bluetooth-Modus zu gelangen. Hier können Kanal und Gruppe eingestellt werden, um die Leuchte mit der App oder Fernbedienung zu koppeln.

Installation des Adapters

Schrauben Sie den Stativadapter in das 1/4-Zoll-Gewinde an der Unterseite der Leuchte. Drehen Sie den Adapter im Uhrzeigersinn fest. Um den Winkel einzustellen, lösen Sie die Schraube, neigen die Leuchte in die gewünschte Position und ziehen die Schraube wieder fest.

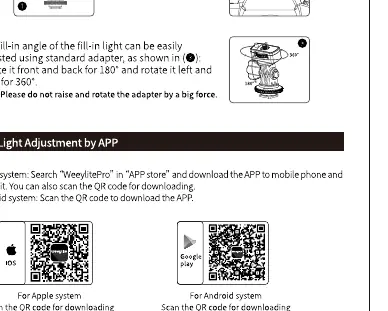

Installation des Stativadapters
Installation des Stativadapters

App-Steuerung

Laden Sie die "WeeylitePro"-App herunter. Aktivieren Sie Bluetooth am Smartphone. Stellen Sie sicher, dass die Leuchte auf denselben Kanal und dieselbe Gruppe eingestellt ist wie in der App konfiguriert, um eine erfolgreiche Verbindung herzustellen.

Technische Daten

  • Leistung: 15W
  • Farbtemperatur: 3600K - 6800K
  • Lichtstrom: 1350lm
  • Akkukapazität: 1500mAh
  • Abmessungen: 175 x 81 x 23 mm
  • Gewicht: ca. 260g

Praktische Hilfe

Typische Probleme

Keine Verbindung zur App

Stellen Sie sicher, dass Kanal und Gruppe an der Leuchte mit den Einstellungen in der App übereinstimmen.

Leuchte lässt sich nicht einschalten

Überprüfen Sie den Akkustand und laden Sie das Gerät über den USB-C-Anschluss auf.

Vor der Verwendung

  • Akku vollständig aufladen
  • Stativadapter fest am 1/4-Zoll-Gewinde anbringen
  • Kanal und Gruppe für die Bluetooth-Steuerung notieren
  • WeeylitePro App auf dem Smartphone installieren

Abbildungen und Diagramme

  • Das Bedienfeld befindet sich auf der Rückseite und umfasst den Dimmer-Drehregler, den Modus-Knopf und das Display.
  • Der USB-C-Anschluss befindet sich seitlich am Gehäuse.

Modellkompatibilität

  • Die Fernbedienung ist optional erhältlich.
  • Die App-Steuerung erfordert Bluetooth-Verbindung.
