Bedienungsanleitung für HobbyWing Platinum 180A HV SBEC V5 ESC
Detaillierte Bedienungsanleitung für den HobbyWing Platinum 180A HV SBEC V5 ESC. Erfahren Sie alles über die Verkabelung, Kalibrierung des Gaswegs, Programmierung der Parameter, Drehzahlregler-Funktionen und Fehlerbehebung mittels...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation, Konfiguration und den Betrieb des HobbyWing Platinum 180A HV SBEC V5 ESC. Der Regler ist für den Einsatz in RC-Helikoptern konzipiert. Vor der Inbetriebnahme ist es zwingend erforderlich, den Gasweg zu kalibrieren und die Sicherheitswarnungen zu beachten, um Schäden am Gerät oder Modell zu vermeiden.
Technische Daten
- Dauerstrom: 180A
- Eingangsspannung: 5-12S LiPo
- BEC-Ausgang: 5-8V (einstellbar)
- Anwendung: RC-Helikopter
Verkabelung und Installation
Der Regler muss korrekt mit dem Motor, dem Empfänger und dem Akku verbunden werden. Ein Kondensatormodul (Cappack) ist optional erhältlich, wird aber bei langen Kabelwegen empfohlen, um Spannungsspitzen zu glätten. Achten Sie darauf, dass alle Stecker fest sitzen und keine Kurzschlüsse entstehen.
Erste Inbetriebnahme und Kalibrierung
Bevor der Regler verwendet werden kann, muss der Gasweg kalibriert werden:
- Sender einschalten und Gas auf den Maximalwert stellen.
- Regler mit dem Akku verbinden.
- Warten, bis ein Signalton ertönt, der den erfolgreichen Empfang des Maximalwerts bestätigt.
- Gas auf den Minimalwert stellen.
- Warten auf den Bestätigungston für den Minimalwert.
- Der Regler ist nun betriebsbereit.
Programmierung
Der ESC kann über eine LCD-Programmierbox oder ein OTA-Modul konfiguriert werden. Dies ermöglicht die Anpassung von Parametern wie Bremsverhalten, Drehzahlregler-Modus (Governor), Anlaufverhalten und BEC-Spannung.
Drehzahlregler-Funktionen (Governor)
Der Regler bietet verschiedene Governor-Modi (z.B. Store Governor, Elf Governor). Für eine optimale Leistung ist eine RPM-Standardisierung erforderlich, bei der der Regler die Drehzahl bei einer bestimmten Gasgeraden lernt.

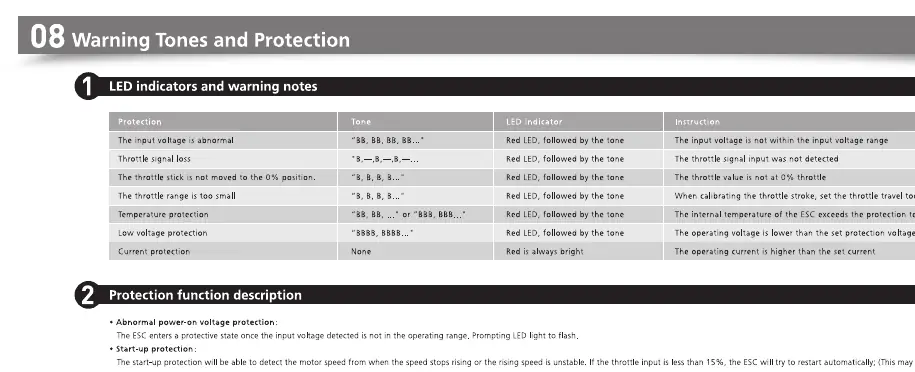

Fehlerbehebung und LED-Anzeigen
Der Regler signalisiert Fehlerzustände durch rote LED-Blinkcodes:
- Einfaches Blinken: Eingangsspannung außerhalb des Bereichs.
- Doppeltes Blinken: Gassignal fehlt oder ist fehlerhaft.
- Dreifaches Blinken: Drosselklappenbereich ist zu klein.
- Schnelles Blinken: Überhitzungsschutz aktiviert.
- Dauerleuchten: Überstromschutz aktiviert.
Praktische Hilfe
Typische Probleme
Motor startet nicht oder piept ununterbrochen
Überprüfen Sie die Verbindung zum Empfänger und führen Sie die Gasweg-Kalibrierung erneut durch.
Rote LED blinkt schnell
Dies deutet auf eine Überhitzung hin. Sorgen Sie für bessere Kühlung oder reduzieren Sie die Last.
Regler erkennt den Akku nicht
Stellen Sie sicher, dass die Eingangsspannung innerhalb des zulässigen Bereichs (5-12S LiPo) liegt.
Vor der Verwendung
- Überprüfen Sie alle Kabelverbindungen auf festen Sitz.
- Stellen Sie sicher, dass der Akku voll geladen ist und die richtige Zellenzahl aufweist.
- Kalibrieren Sie den Gasweg des Senders vor dem ersten Flug.
- Prüfen Sie, ob der Empfänger korrekt mit dem Gaskanal verbunden ist.
- Stellen Sie sicher, dass der Regler ausreichend belüftet ist.
Abbildungen und Diagramme

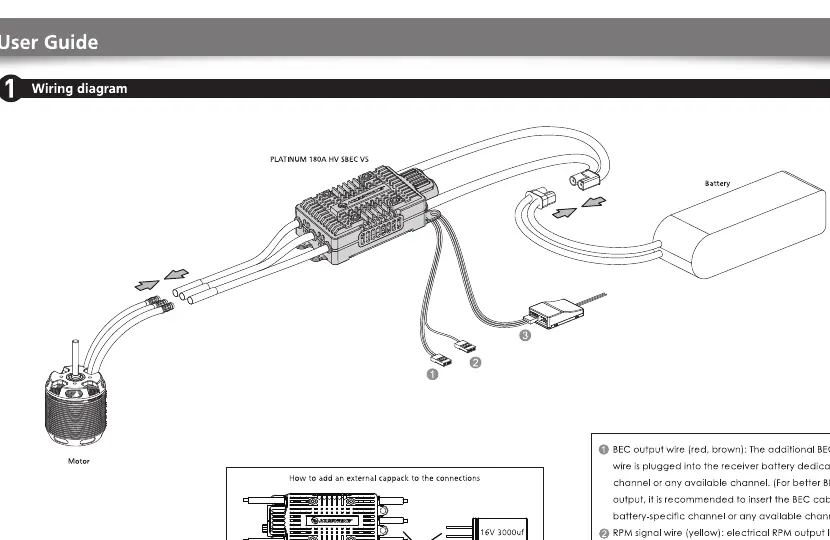

- Das Schaltbild zeigt die Verbindung zwischen Akku, Regler, Motor und Empfänger.
- Es wird die korrekte Polung der Anschlüsse sowie die Position des optionalen Kondensatormoduls dargestellt.
Modellkompatibilität
- Geeignet für RC-Helikopter.
- Erfordert eine LCD-Programmierbox oder ein OTA-Modul für erweiterte Einstellungen.
