Der Hobbywing Seaking Pro 160A ist ein leistungsstarker, wassergekühlter Brushless-Fahrtregler (ESC) für RC-Boote. Diese Anleitung deckt die Installation, Kalibrierung, Programmierung und Fehlerbehebung ab. Wichtige Sicherheitshinweise: Achten Sie auf korrekte Polarität beim Batterieanschluss, da eine Verpolung den ESC dauerhaft beschädigt. Verwenden Sie einen Lötkolben mit mindestens 60W Leistung für die Kabelverbindungen. Der ESC sollte nicht betrieben werden, wenn die Kühlkörpertemperatur 90°C (194°F) übersteigt.

Anschluss und Verkabelung

Die Installation erfordert Sorgfalt bei der Verkabelung:

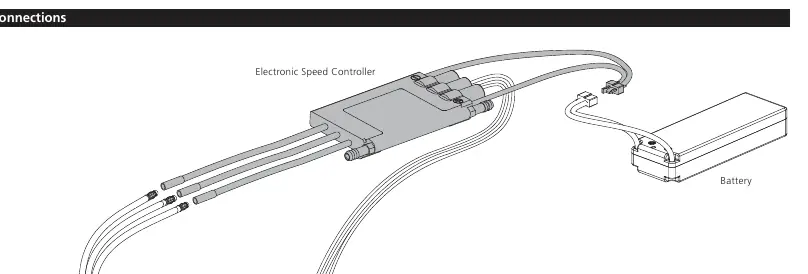

Anschlussdiagramm für Motor, Empfänger und Batterie
Anschlussdiagramm für Motor, Empfänger und Batterie
  • Wasserkühlung: Verbinden Sie den Silikonschlauch mit dem vorinstallierten Aluminium-Kühlrohr (Außendurchmesser 5,5 mm).
  • Motor: Die A/B/C-Kabel haben keine feste Polarität. Sollte der Motor falsch herum drehen, tauschen Sie zwei der drei Kabel.
  • Empfänger: Stecken Sie das Gaskabel (Rx-Kabel) in den Gas-Kanal (TH) des Empfängers. Das rote Kabel liefert die BEC-Spannung (6V/7,4V). Schließen Sie keine zusätzliche Batterie an den Empfänger an.
  • Turbo-Signal: Das gelbe Turbo-Beschleunigungssignal-Kabel wird in einen freien Kanal (z.B. CH3/CH4) gesteckt.
  • Batterie: Achten Sie strikt auf die korrekte Polarität (+ an +, - an -).

ESC/Radio Kalibrierung

Eine Kalibrierung ist bei der ersten Inbetriebnahme, nach einem Senderwechsel oder bei Änderung der Gaseinstellungen (EPA, ATV, Neutral) zwingend erforderlich:

Schritte zur Kalibrierung des Gaswegs
Schritte zur Kalibrierung des Gaswegs
  1. Sender einschalten, Gaseinstellungen (D/R, EPA, ATL) auf 100% und Trim auf 0 setzen.
  2. Pistolensender: Gashebel auf Vollgas halten, Akku anschließen. Nach 2 Sekunden ertönen zwei kurze Pieptöne (Vollgas akzeptiert). Gashebel auf Neutralstellung bringen, ein langer Piepton bestätigt die Kalibrierung.
  3. Board-Sender: Gashebel auf Maximalposition, Akku anschließen. Nach 2 Sekunden ertönen zwei kurze Pieptöne. Gashebel auf Neutral (für halben Bereich) oder Minimalposition (für vollen Bereich) bringen. Ein langer Piepton bestätigt den Abschluss.

Programmierung

Der ESC kann über den Sender oder eine optionale Multifunktions-LCD-Programmierbox konfiguriert werden. Über den Sender erfolgt dies in vier Schritten: Programmiermodus aufrufen, Programmpunkt wählen, Parameterwert wählen, Programmiermodus verlassen. Die Programmierbox ermöglicht eine komfortablere Einstellung via PC-Software oder direktem Menüzugriff.

LED-Status und Schutzfunktionen

Der ESC verfügt über verschiedene Schutzmechanismen:

  • Unterspannungsschutz (LVC): Schaltet bei zu niedriger Batteriespannung ab. Motor läuft bei halber Leistung weiter, wenn der Gashebel kurz auf Null und dann wieder auf Vollgas gestellt wird.
  • Überhitzungsschutz: Schaltet bei interner Überhitzung ab.
  • Signalverlustschutz: Schaltet ab, wenn für 0,1 Sekunden kein Signal empfangen wird.

Fehlerbehebung

Bei Problemen prüfen Sie:

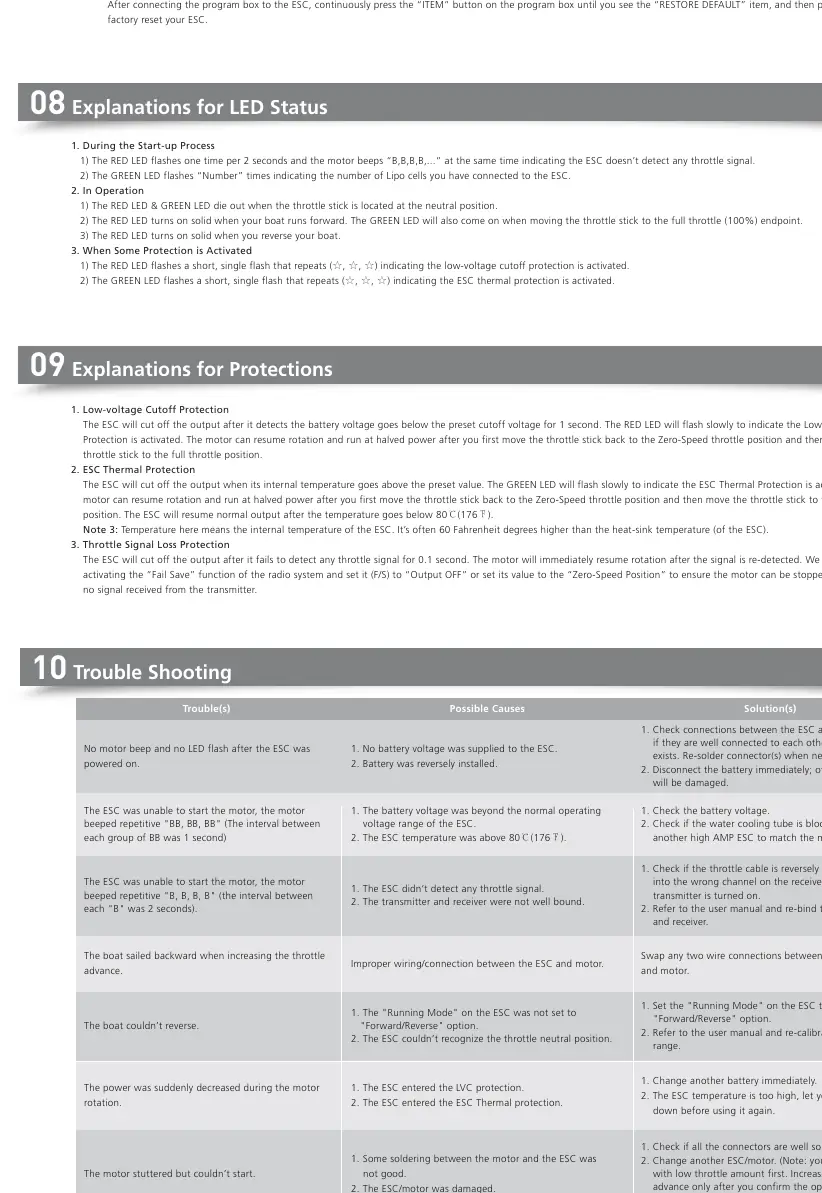

Tabelle zur Fehlerbehebung
Tabelle zur Fehlerbehebung
  • Kein Piepton/LED: Batterieanschluss prüfen, Verpolung ausschließen.
  • Motor läuft nicht: Gassignal prüfen, Sender/Empfänger-Bindung kontrollieren.
  • Boot fährt nicht rückwärts: Prüfen, ob der "Running Mode" auf "Forward/Reverse" eingestellt ist.
  • Leistungsabfall: ESC-Temperatur prüfen oder LVC-Schutz aktiv (Akku leer).

Praktische Hilfe

Typische Probleme

Kein Piepton und keine LED-Anzeige beim Einschalten

Prüfen Sie die Kabelverbindungen zwischen ESC und Akku auf kalte Lötstellen oder Unterbrechungen. Stellen Sie sicher, dass der Akku nicht verpolt angeschlossen wurde.

Motor piept wiederholt 'BB, BB, BB'

Der ESC empfängt kein Gassignal. Prüfen Sie, ob das Gaskabel korrekt im Empfänger steckt und ob der Sender eingeschaltet ist.

Boot fährt nicht rückwärts

Stellen Sie sicher, dass der 'Running Mode' auf 'Forward/Reverse' eingestellt ist und kalibrieren Sie den Gasbereich neu.

Leistungsabfall während der Fahrt

Der ESC befindet sich im Unterspannungsschutz (LVC) oder Überhitzungsschutz. Akku wechseln oder ESC abkühlen lassen.

Vor der Verwendung

  • Löten Sie alle Anschlüsse mit einem Lötkolben von mindestens 60W.
  • Stellen Sie sicher, dass die Batteriepolarität korrekt ist (+ an +, - an -).
  • Setzen Sie am Sender D/R, EPA und ATL auf 100% und Trim auf 0.
  • Verbinden Sie den Silikonschlauch mit dem Wasserkühlrohr.
  • Kalibrieren Sie den Gasbereich vor der ersten Fahrt neu.

Abbildungen und Diagramme

  • Das Anschlussdiagramm zeigt die Verbindung von Motor, Empfänger (TH-Kanal für Gas, CH3/CH4 für Turbo) und Batterie.
  • Die Programmiertabelle listet 10 Parameter auf, die über die Programmierbox oder den Sender angepasst werden können.

Modellkompatibilität

  • Geeignet für Mono2 und andere Rennboote mit einer Länge unter 120 cm.
  • Unterstützt 2-6S LiPo-Akkus.
  • Turbo-Beschleunigung erfordert ein Signal von über 80% des maximalen Gaswegs.
