Bedienungsanleitung für Hobbywing EZRUN 1626SD Sensored Brushless Motor

Erfahren Sie, wie Sie den Hobbywing EZRUN 1626SD Sensored Brushless Motor korrekt installieren, anschließen und warten. Diese Anleitung enthält wichtige Hinweise zur Getriebeübersetzung, Betriebstemperaturen und Montage.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Hobbywing EZRUN 1626SD ist ein sensorbasierter Brushless-Motor für 1/28 RC-Autos. Die Installation erfordert die korrekte Verbindung der Phasen A, B und C sowie des Sensorkabels. Achten Sie auf eine angemessene Getriebeübersetzung, um die Betriebstemperatur unter 100°C zu halten. S. 1

Wichtigste Schritte

  • Verkabelung prüfen S. 1
  • Getriebeübersetzung anpassen S. 1

Erste Inbetriebnahme

  • Vor dem ersten Start die Verkabelung und die Schraubenlänge (M2, 2.5mm Tiefe) prüfen. S. 1

Probleme und Lösungen

Motor überhitzt

Getriebeübersetzung anpassen (kleineres Ritzel/größeres FDR) und Temperatur regelmäßig prüfen.

S. 1

Wartung und Reset

  • Regelmäßige Reinigung von Schmutz und Überprüfung der Lager. S. 1

Technische Daten

Parameter Wert Hinweis Seiten
LiPo-Kompatibilität 2S Unterstützte Akkuspannung S. 1
Gewicht 18g Gesamtgewicht des Motors S. 1

Wo es im PDF steht

  • Hauptseite mit Spezifikationen, Installation und Wartung S. 1
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Verkabelungsdiagramm für den Motor Seite 1 Montageschritte des Motors Seite 1

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für den Hobbywing EZRUN 1626SD Motor. Der Motor ist speziell für 1/28 Mini-RC-Autos konzipiert. Achten Sie besonders auf die Betriebstemperatur, die 100°C (212°F) nicht überschreiten darf, um Schäden am Rotor und Magneten zu vermeiden.

Installation und Anschluss

Bei der Installation des Motors sind folgende Punkte zu beachten:

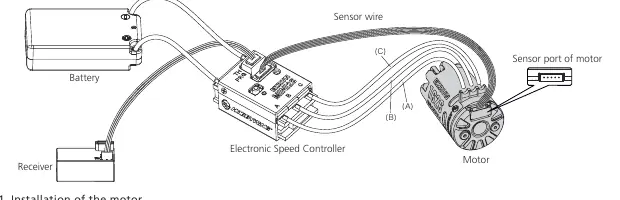

Verkabelungsdiagramm für den Motor
Verkabelungsdiagramm für den Motor
  • Montage: Es stehen 8 M2-Befestigungslöcher mit einer Tiefe von 2,5 mm zur Verfügung. Stellen Sie sicher, dass die verwendeten Schrauben nicht zu lang sind, um den Motor nicht zu beschädigen.
  • Verkabelung: Verbinden Sie die Phasen A, B und C des Motors exakt mit den entsprechenden Anschlüssen A, B und C des elektronischen Drehzahlreglers (ESC).
  • Sensorkabel: Schließen Sie das Sensorkabel sowohl am Motor als auch am ESC an.
  • Überprüfung: Kontrollieren Sie vor dem Einschalten die korrekte Installation und die Reihenfolge aller Verbindungen.

Getriebeübersetzung

Die Wahl der richtigen Getriebeübersetzung ist entscheidend für die Lebensdauer und Leistung:

  • Beginnen Sie mit einem kleinen Ritzel (großes FDR), um Überhitzung zu vermeiden.
  • Überprüfen Sie regelmäßig die Motortemperatur.
  • Wenn die Temperatur niedrig bleibt, können Sie ein größeres Ritzel (kleineres FDR) wählen.
  • Passen Sie die Übersetzung immer an das Fahrzeug, das Wetter und die Streckenbedingungen an.

Montage und Demontage

Um die Lebensdauer zu verlängern, wird eine regelmäßige Wartung empfohlen:

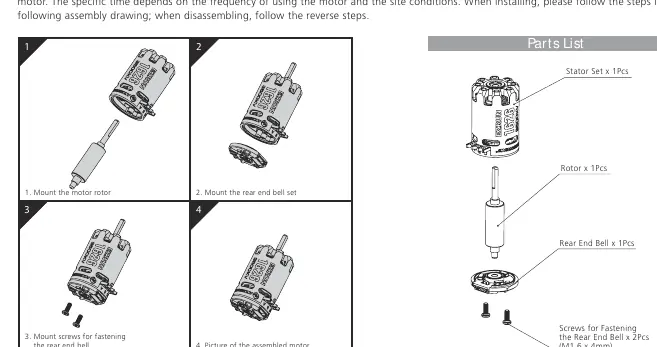

Montageschritte des Motors
Montageschritte des Motors
  • Reinigen Sie den Motor regelmäßig von Schmutz.
  • Überprüfen Sie den Zustand der Lager.
  • Für die Demontage folgen Sie den Schritten der Montage in umgekehrter Reihenfolge.
  • Verwenden Sie für die Befestigung der hinteren Endkappe die mitgelieferten M1.6 x 4mm Schrauben.

Technische Daten

Der Motor ist in verschiedenen KV-Varianten (3500KV, 4000KV, 5000KV, 6500KV) erhältlich. Alle Modelle sind für 2S LiPo-Akkus ausgelegt, wiegen 18g und haben einen Durchmesser von 16mm sowie eine Länge von 26mm.

Praktische Hilfe

Typische Probleme

Motor überhitzt

Überprüfen Sie die Getriebeübersetzung. Verwenden Sie ein kleineres Ritzel (größeres FDR) und stellen Sie sicher, dass die Temperatur unter 100°C bleibt.

Motor läuft nicht oder unregelmäßig

Stellen Sie sicher, dass die Phasen A, B und C korrekt zwischen Motor und ESC verbunden sind und das Sensorkabel fest sitzt.

Vor der Verwendung

  • Prüfen Sie die Länge der Befestigungsschrauben (M2, max. 2,5mm Tiefe), um Motorschäden zu vermeiden.
  • Stellen Sie sicher, dass alle Kabel und Stecker sicher verlötet sind.
  • Installieren Sie das Ritzel nicht, bevor der Motor korrekt montiert ist.
  • Überprüfen Sie die Kompatibilität mit Ihrem ESC (empfohlen: Hobbywing EZRUN MINI28).

Technische Daten in der Praxis

No-load Current
Stromaufnahme ohne Last, dient als Referenzwert für die Effizienz.

Abbildungen und Diagramme

  • Das Diagramm zeigt die korrekte Verkabelung zwischen Motor, ESC, Empfänger und Batterie sowie die Position des Sensorkabels.
  • Die Explosionszeichnung verdeutlicht die Montage der hinteren Endkappe und des Rotors.

Modellkompatibilität

  • Speziell entwickelt für 1/28 Mini-Autos.
  • Optimale Kompatibilität mit dem Hobbywing EZRUN MINI28 ESC.
