Bedienungsanleitung für Hobbywing QUICRUN Outer 1621SL Sensorless Brushless Motor
Erfahren Sie, wie Sie den Hobbywing QUICRUN Outer 1621SL Sensorless Brushless Motor installieren, anschließen und die Übersetzung (Gearing) für optimale Leistung und Temperaturkontrolle einstellen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Hobbywing QUICRUN Outer 1621SL ist ein sensorloser Brushless-Motor mit 3500KV, geeignet für 1/24 Crawler. Er unterstützt 2-3S Lipo-Akkus und erfordert eine sorgfältige Übersetzungswahl, um eine Betriebstemperatur von 100°C nicht zu überschreiten. S. 1
Wichtigste Schritte
- Installation des Motors S. 1
- Anschluss an den ESC S. 1
Erste Inbetriebnahme
- Überprüfen Sie vor dem Einschalten die Installation und alle Kabelverbindungen. S. 1
Probleme und Lösungen
Motor überhitzt
Wählen Sie ein kleineres Ritzel (größere Übersetzung) und prüfen Sie die Temperatur regelmäßig.
S. 1Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| KV | 3500KV | Drehzahl pro Volt | S. 1 |
| Gewicht | 16.7g | Gesamtgewicht des Motors | S. 1 |
Wo es im PDF steht
- Technische Daten und Installation S. 1
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält grundlegende Informationen zur Installation, zum Anschluss und zur Wartung des Hobbywing QUICRUN Outer 1621SL Motors. Das wichtigste Betriebskriterium ist die Temperaturüberwachung: Der Motor darf im Betrieb 100°C (212°F) nicht überschreiten, um Schäden an Magneten und Spulen zu vermeiden.
Sicherheitshinweise
- Überprüfen Sie vor der Inbetriebnahme alle Verbindungen auf korrekten Sitz.
- Betreiben Sie den Motor niemals ohne montiertes Ritzel (Pinion), da die extrem hohen Drehzahlen ohne Last den Motor beschädigen können.
- Stellen Sie sicher, dass die Schraubenlänge bei der Montage die Einbautiefe von 1,8 mm nicht überschreitet, um interne Schäden zu vermeiden.
- Stoppen Sie den Betrieb sofort, wenn die Motortemperatur 100°C übersteigt.
Technische Daten
Der Motor ist für 1/24 Crawler konzipiert und weist folgende Spezifikationen auf:
- KV-Wert: 3500KV
- Lipo-Zellen: 2-3S
- Gewicht: 16,7 g
- Pole: 12
- Wellendurchmesser: 2,0 mm
- Max. Ausgangsleistung: 39,1 W
Installation und Anschluss
Der Motor verfügt über 6 Befestigungslöcher mit M2-Gewinde und einer Tiefe von 1,8 mm. Es stehen drei Lochabstände zur Verfügung: 9 mm, 10 mm und 12,5 mm.
Anschluss an den ESC:
- Es gibt keine feste Reihenfolge für die drei Kabel (A, B, C).
- Verbinden Sie die Kabel des Motors mit den entsprechenden Ausgängen des ESC.
- Sollte der Motor in die falsche Richtung drehen, tauschen Sie zwei der drei Kabel untereinander aus oder passen Sie die Einstellung "Motor Rotation" im ESC an.
Übersetzung und Temperaturmanagement
Die Wahl der richtigen Übersetzung (Gear Ratio) ist entscheidend für die Lebensdauer des Motors:
- Beginnen Sie mit einem kleinen Ritzel (große Gesamtübersetzung/FDR).
- Überwachen Sie regelmäßig die Temperatur von Motor und ESC.
- Wenn die Temperaturen niedrig bleiben, kann ein größeres Ritzel (kleinere Gesamtübersetzung) gewählt werden, um die Geschwindigkeit zu erhöhen.
- Überprüfen Sie die Übersetzung bei Änderungen der Wetterbedingungen oder Streckenbeschaffenheit erneut.
Praktische Hilfe
Typische Probleme
Motor überhitzt
Wählen Sie eine kürzere Übersetzung (kleineres Ritzel) und überprüfen Sie die Lastbedingungen.
Motor dreht in die falsche Richtung
Tauschen Sie zwei der drei Motorkabel (A, B, C) untereinander aus oder ändern Sie die Einstellung 'Motor Rotation' im ESC.
Motor beschädigt durch Schrauben
Stellen Sie sicher, dass die Befestigungsschrauben nicht tiefer als 1,8 mm in das Motorgehäuse eindringen.
Vor der Verwendung
- Überprüfen Sie alle elektrischen Verbindungen auf festen Sitz.
- Stellen Sie sicher, dass ein Ritzel montiert ist, bevor Sie Gas geben.
- Prüfen Sie die Schraubenlänge für die Motorhalterung (max. 1,8 mm Tiefe).
- Kontrollieren Sie die Übersetzung (Gear Ratio) für den ersten Testlauf.
- Stellen Sie sicher, dass der ESC für den Betrieb mit dem Motor konfiguriert ist.
Technische Daten in der Praxis
- Lipo Cells (2-3S)
- Unterstützte Anzahl an Lithium-Polymer-Zellen (7,4V - 11,1V).
Abbildungen und Diagramme

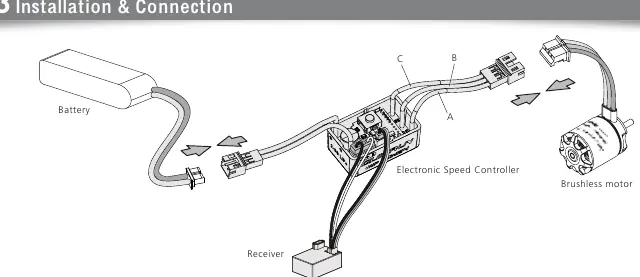

- Das Diagramm zeigt die Verkabelung zwischen Motor, ESC, Empfänger und Batterie.
- Die Maßzeichnung verdeutlicht die Position der 6 M2-Befestigungslöcher und die Wellenabmessungen.
Modellkompatibilität
- Optimiert für 1/24 Crawler-Modelle.
