Bedienungsanleitung für Futaba SBE-1 S.BUS Encoder
Erfahren Sie, wie Sie den Futaba SBE-1 S.BUS Encoder anschließen und konfigurieren. Diese Anleitung enthält Anschlussdiagramme, LED-Statusanzeigen und technische Daten.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Futaba SBE-1 ist ein Encoder, der PWM-Signale von herkömmlichen Empfängern (bis zu 10 Kanäle) in S.BUS-Signale umwandelt, um S.BUS-Geräte zu steuern. S. 1
Wichtigste Schritte
- Verbinden Sie CH1 und CH2 für die Stromversorgung des SBE-1. S. 1
Probleme und Lösungen
LED blinkt
Kein Signal empfangen. Prüfen Sie die Kabelverbindungen.
S. 1Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Betriebsspannung | 4.8-7.4V | Zulässiger Spannungsbereich | S. 1 |
Wo es im PDF steht
- Anschluss und technische Daten S. 1
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Der Futaba SBE-1 S.BUS Encoder dient zur Konvertierung von PWM-Signalen eines herkömmlichen Empfängers (bis zu 10 Kanäle) in S.BUS-Signale. Dies ermöglicht die Verwendung von S.BUS-Geräten, wie z. B. dem CGY750 Gyro, in Verbindung mit herkömmlichen Empfängersystemen.
Anschluss und Installation
Für den ordnungsgemäßen Betrieb beachten Sie bitte folgende Schritte:
- Stromversorgung: Verbinden Sie unbedingt die Anschlüsse CH1 und CH2. Diese sind für die Stromversorgung des SBE-1 und des angeschlossenen S.BUS-Geräts erforderlich.
- Eingang: Verbinden Sie die entsprechenden Kanäle (bis zu 10) vom herkömmlichen Empfänger mit den PWM-Eingängen des SBE-1.
- Ausgang: Verbinden Sie den S.BUS-Ausgang des SBE-1 mit dem S.BUS-Eingang Ihres S.BUS-Geräts. Verwenden Sie bei Bedarf den mitgelieferten Adapter für S.BUS-Hubs.
LED-Statusanzeigen
Die grüne LED am Gerät gibt Auskunft über den aktuellen Status:
- Blinkend: Kein Signal empfangen.
- Dauerhaft leuchtend: PWM-Signal wird empfangen (leuchtet, sobald ein reguläres Signal auf einem beliebigen Kanal empfangen wird).
Technische Daten
- Betriebsspannung: 4.8 - 7.4 V
- Eingang: PWM-Signal (bis zu 10 Kanäle)
- Ausgang: S.BUS-Signal
- Abmessungen: 23.5 x 33.5 x 9.5 mm
- Gewicht: 15 g (inklusive Kabel)
- Betriebstemperatur: -10 bis +45 °C
Sicherheitshinweise
Behandeln Sie den SBE-1 mit der gleichen Sorgfalt wie Ihren Empfänger. Schützen Sie das Gerät vor:
- Vibrationen
- Stößen
- Hohen Temperaturen
- Feuchtigkeit
Schließen Sie ausschließlich S.BUS-Geräte an den S.BUS-Ausgang an, um Fehlfunktionen oder Schäden zu vermeiden. Futaba übernimmt keine Haftung für Schäden, die durch die Kombination mit Produkten anderer Hersteller entstehen.
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
LED blinkt
Es wird kein Signal empfangen. Überprüfen Sie die Verbindung zum Empfänger.
Gerät erhält keinen Strom
Stellen Sie sicher, dass die Anschlüsse CH1 und CH2 korrekt mit dem Empfänger verbunden sind.
Vor der Verwendung
- Stellen Sie sicher, dass nur S.BUS-Geräte am S.BUS-Ausgang angeschlossen sind.
- Verbinden Sie die Kanäle CH1 und CH2 für die Stromversorgung.
- Schützen Sie das Gerät vor Vibrationen, Stößen und Feuchtigkeit.
- Prüfen Sie, ob die Betriebsspannung zwischen 4.8V und 7.4V liegt.
Technische Daten in der Praxis
- Betriebsspannung
- Zulässiger Spannungsbereich für den Betrieb: 4.8V bis 7.4V.
- Eingangskanäle
- Unterstützt bis zu 10 PWM-Kanäle von herkömmlichen Empfängern.
Abbildungen und Diagramme

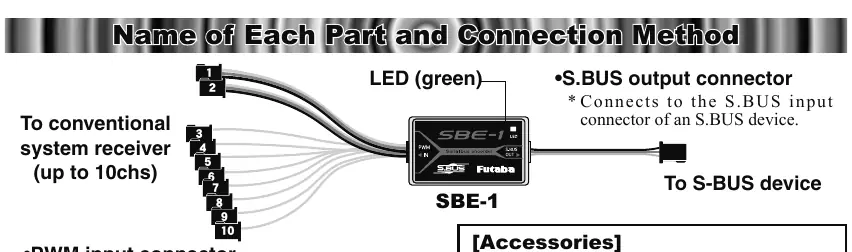

- Das Diagramm zeigt die Verbindung vom herkömmlichen Empfänger (CH1-10) zum SBE-1 und weiter zum S.BUS-Gerät.
- Die LED-Anzeige befindet sich am Gehäuse des SBE-1.
Modellkompatibilität
- Kompatibel mit herkömmlichen Empfängern (PWM-Ausgang).
- Ausgang ist ausschließlich für S.BUS-Geräte vorgesehen.
