Bedienungsanleitung für mXion PWD 2-Kanal-Funktionsdecoder
Schnellstartanleitung für den mXion PWD 2-Kanal-Funktionsdecoder. Erfahren Sie alles über Anschluss, Programmierung, CV-Einstellungen und technische Daten für Ihre Modellbahn.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der mXion PWD ist ein 2-Kanal-Funktionsdecoder für Modellbahnen, der für die Beleuchtungssteuerung und Lichteffekte in Wagen oder Gebäuden konzipiert ist. S. 5, 9
Wichtigste Schritte
- Programmierung der CVs S. 11, 16
- Anschluss von Verbrauchern S. 8
Erste Inbetriebnahme
- Verkabelung gemäß Schaltplan vornehmen und CV-Grundeinstellungen beachten. S. 7, 8
Probleme und Lösungen
Programmiersperre aktiv
CV 15 und CV 16 müssen gleich sein, um die Sperre aufzuheben.
S. 11Wartung und Reset
- Reset über CV 7 S. 13
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 7-27V DC/DCC, 5-18V AC | Betriebsspannung | S. 22 |
| Max. Funktionsstrom | 1A pro Kanal | Maximale Strombelastung pro Ausgang | S. 22 |
Wo es im PDF steht
- Anschlussplan S. 8
- CV-Tabelle S. 16, 19
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

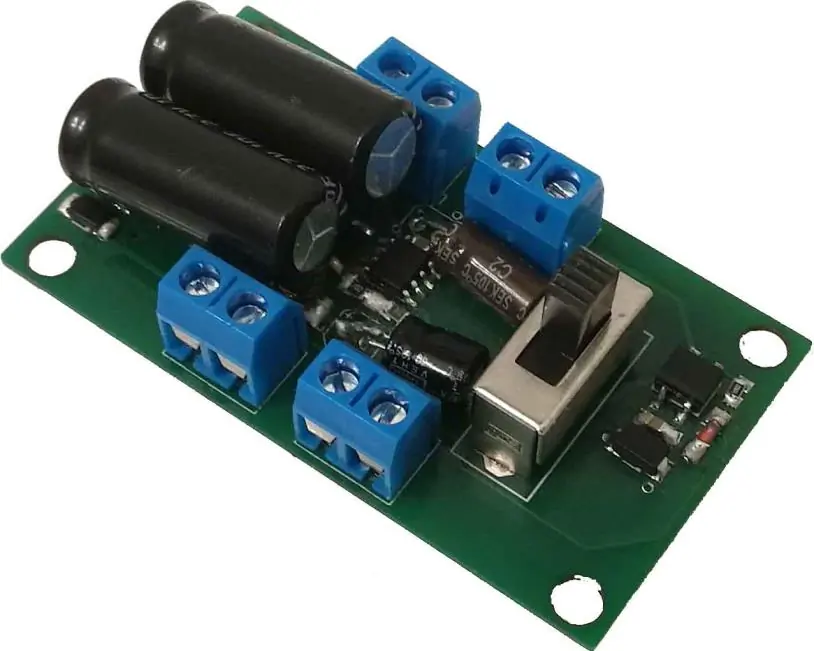

Der mXion PWD ist ein 2-Kanal-Funktionsdecoder, der speziell für die Beleuchtungssteuerung in Modellbahnwagen (z.B. LGB) und Gebäuden entwickelt wurde. Er unterstützt sowohl analogen als auch digitalen Betrieb und verfügt über einen integrierten Puffer für bis zu 3 Minuten Betrieb. Vor der Inbetriebnahme ist es wichtig, die Ausgangsspannungen zu prüfen, um Schäden an Verbrauchern zu vermeiden.
Produktbeschreibung
Der Decoder bietet zwei verstärkte Funktionsausgänge (A1 und A2) mit einer Belastbarkeit von bis zu 1 A pro Kanal. Er ist kompakt gebaut und ermöglicht eine Vielzahl von Licht- und Schalteffekten, die frei konfigurierbar sind. Ein integrierter 5V-Generator ist ebenfalls vorhanden.
Anschluss und Installation

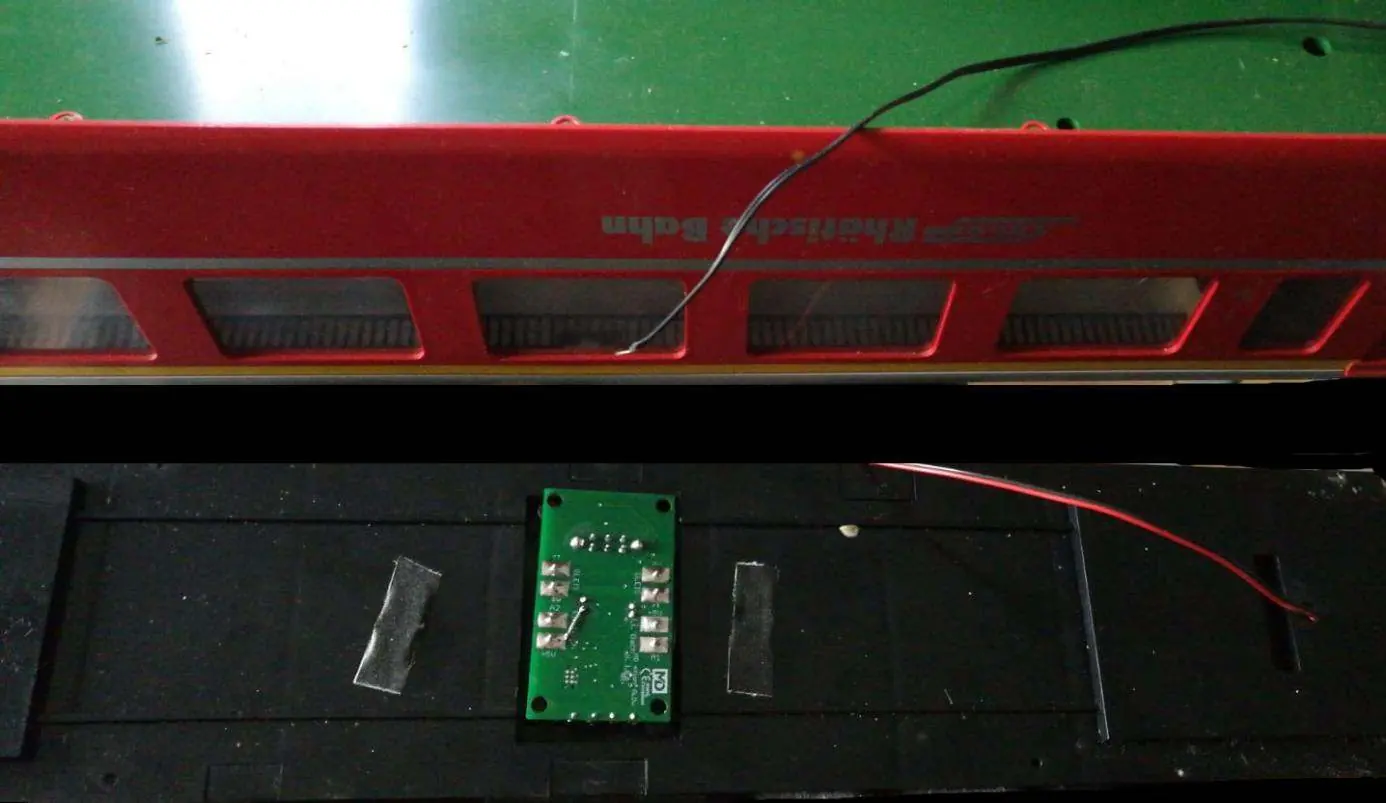

Der Anschluss erfolgt über Schraubklemmen oder Lötpunkte. Achten Sie beim Einbau darauf, dass keine Kurzschlüsse durch Metallteile oder Befestigungsschrauben entstehen. Die Elektronik sollte an einem geschützten Ort ohne andauernde Feuchtigkeit verbaut werden.
- Gleisanschlüsse: Verbinden Sie die Gleisspannung mit den entsprechenden Eingängen.
- Verbraucher: Schließen Sie Beleuchtung oder andere Verbraucher an die Ausgänge A1 und A2 an.
Programmierung und CV-Einstellungen
Der Decoder unterstützt verschiedene Programmierarten wie Bitweise, POM (Programmierung auf dem Hauptgleis) und Register-Modus. Um versehentliches Programmieren zu verhindern, ist eine Programmiersperre über CV 15 und CV 16 implementiert. Nur wenn CV 15 = CV 16 ist, ist eine Programmierung möglich.
- Reset: Über CV 7 können verschiedene Bereiche zurückgesetzt werden (11 für Grundfunktionen, 16 für Programmiersperre, 33 für Funktionsausgänge).
- Adressierung: Lokadressen bis 127 werden direkt in CV 1 eingetragen. Für größere Adressen nutzen Sie CV 17 und 18.
- Konfiguration: CV 29 steuert grundlegende Einstellungen wie Fahrstufen und Adressmodus.
Funktionsausgänge und Effekte
Die Ausgänge A1 und A2 können mit verschiedenen Effekten belegt werden, darunter:
- Symmetrisches oder asymmetrisches Blinken
- Fotoblitz
- TV-Flimmern
- Petroleum-Simulation
- US Strobe Light
- Dimmbare Ausgänge
Die Zuweisung erfolgt über die CVs 120-129, wobei die Parameter in den Anhängen der Anleitung detailliert beschrieben sind.
Technische Daten
- Spannung: 7-27V DC/DCC oder 5-18V AC
- Stromaufnahme: 5mA (ohne Funktionsausgänge)
- Max. Funktionsstrom: 1A pro Kanal (A1/A2)
- Temperaturbereich: -20 bis 65°C
- Abmessungen: 2 x 1,5 x 0,5 cm
Herstellerinformationen
mXion Modellbahntechnik
Praktische Hilfe
Typische Probleme
Decoder lässt sich nicht programmieren
Prüfen Sie, ob die Programmiersperre aktiv ist. Stellen Sie sicher, dass CV 15 = CV 16 ist.
Kurzschluss nach Einbau
Stellen Sie sicher, dass keine Metallteile oder Befestigungsschrauben die Platine kurzschließen.
Licht flackert oder funktioniert nicht
Prüfen Sie die Ausgangsspannung und ob der Verbraucher korrekt an A1 oder A2 angeschlossen ist.
Vor der Verwendung
- Prüfen Sie die Ausgangsspannung für Ihre Verbraucher.
- Stellen Sie sicher, dass die Firmware aktuell ist.
- Vermeiden Sie Feuchtigkeit am Einbauort.
- Stellen Sie sicher, dass keine Kurzschlüsse durch Befestigungsschrauben entstehen.
- Prüfen Sie die CV-Grundeinstellungen im Auslieferungszustand.
Technische Daten in der Praxis
- Max. Funktionsstrom
- 1A pro Kanal (A1 und A2).
Abbildungen und Diagramme

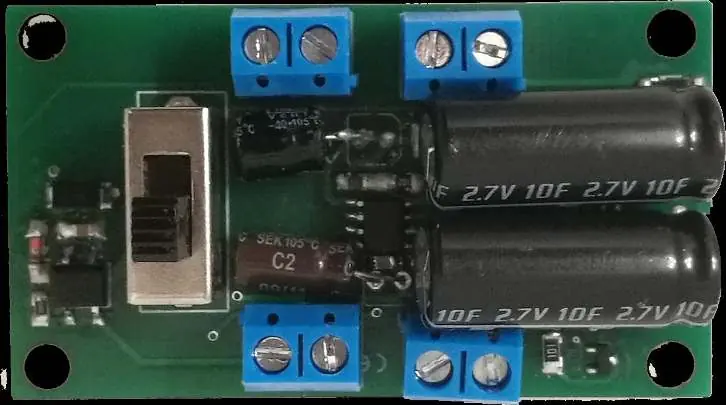

- Anschluss A1/A2: Verbinden Sie Verbraucher (z.B. Deckenlicht, Toilette) mit den Klemmen A1 und A2.
- Gleisanschluss: Verbinden Sie die Gleisspannung mit den 'Track inputs'.
Modellkompatibilität
- Geeignet für alle ab Werk beleuchteten Wagen von LGB.
- Analog und digital funktionsfähig.
