Bedienungsanleitung für Futaba 32MZ-WC Fernsteuerung

Umfassender Leitfaden für die Futaba 32MZ-WC Fernsteuerung. Erfahren Sie alles über die Einrichtung, das Binden von Empfängern, die Anpassung der Steuerknüppel, Sicherheitsvorkehrungen und die Nutzung der Telemetrie-Funktionen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Die Futaba 32MZ-WC ist eine digitale proportionale Fernsteuerung. Die Anleitung deckt die Einrichtung, das Binden von Empfängern, die Anpassung der Hardware (Knüppel, Schalter) und die Nutzung der Telemetrie ab. S. 5, 30, 33

Wichtigste Schritte

  • Empfänger binden S. 33
  • Akku laden S. 22

Erste Inbetriebnahme

  • Sender einschalten S. 30

Probleme und Lösungen

Bildschirm eingefroren

Akku entfernen und wieder einsetzen.

S. 30

Wartung und Reset

  • System-Timer zurücksetzen S. 31

Technische Daten

Parameter Wert Hinweis Seiten
Frequenzband 2.4 GHz Betriebsfrequenz S. 40

Wo es im PDF steht

  • Sender-Übersicht S. 11
  • Empfänger-Installation S. 25
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Antennen-Anpassung Seite 12 Schalter-Austausch Seite 13 Empfänger-Installation Seite 25 Link-Verfahren Seite 33

Wichtige Informationen aus der Anleitung

Die Futaba 32MZ-WC ist ein digitales, proportionales R/C-System. Diese Anleitung enthält wichtige Informationen zur sicheren Inbetriebnahme, Konfiguration und Wartung des Senders und der kompatiblen Empfänger. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie das System in Betrieb nehmen.

Sicherheitshinweise

  • Flugbetrieb: Fliegen Sie niemals in der Nähe von Menschen, Hochspannungsleitungen oder anderen Funkmodellen. Achten Sie auf die Windrichtung und Hindernisse.
  • Antennenhandhabung: Berühren oder ziehen Sie nicht an der Antenne während des Betriebs, da dies die Signalqualität drastisch reduzieren kann.
  • Akku-Sicherheit: Verwenden Sie nur das mitgelieferte Ladegerät. Laden Sie den Akku nicht in unbeaufsichtigten oder brennbaren Umgebungen.
  • Fail-Safe: Stellen Sie immer die Fail-Safe-Funktion ein, um bei Signalverlust die Kontrolle zu behalten (z.B. Drosselklappe auf Leerlauf).

Sender-Übersicht und Bedienung

Der Sender verfügt über einen Touchscreen, digitale Trimmungen, zuweisbare Schalter und ein Sub-Display für Telemetriedaten. Die Bedienung erfolgt über den Touchscreen oder die Tasten HOME/EXIT und U.MENU/MON.

  • Einschalten: Gashebel unter 1/3 Stellung bringen, dann den Power-Schalter betätigen.
  • Ausschalten: Sender ausschalten, nachdem der Motor/Antrieb gestoppt wurde.
  • Panel-Sperre: Nutzen Sie die Panel-Sperre während des Fluges, um versehentliche Eingaben zu vermeiden.

Einrichtung und Anpassung

Der Sender bietet umfangreiche Anpassungsmöglichkeiten:

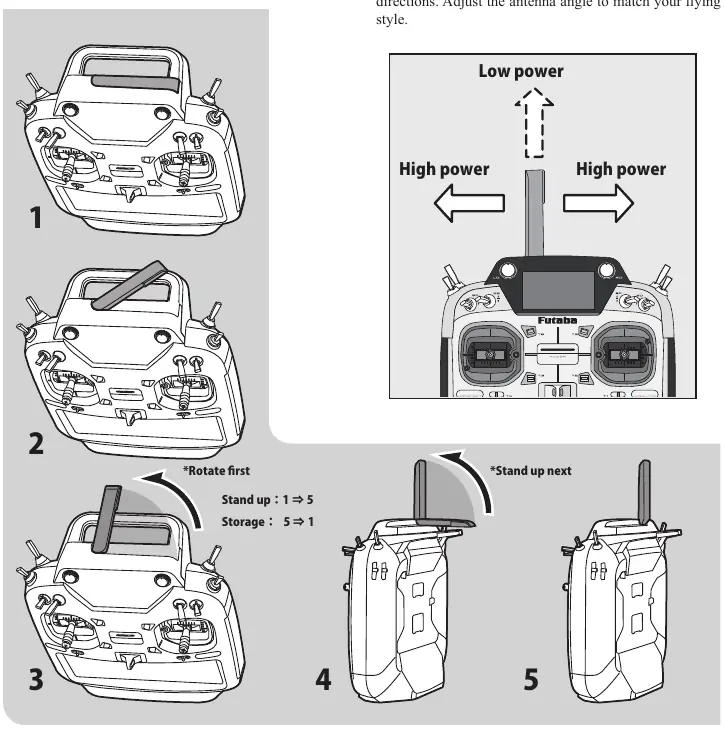

Antennen-Anpassung
Antennen-Anpassung

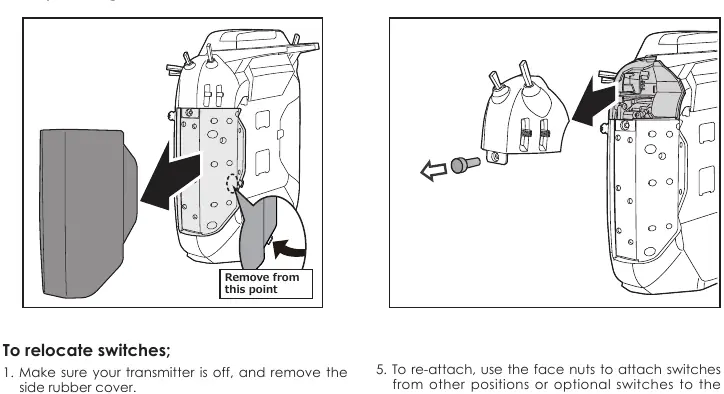

Schalter-Austausch
Schalter-Austausch
  • Knüppel-Anpassung: Länge und Winkel der Steuerknüppel können individuell eingestellt werden.
  • Knüppel-Spannung: Die Federspannung und das Ratschensystem (für Flugzeug/Heli) sind mechanisch anpassbar.
  • Schalter-Relokation: Schalter können auf dem Sender umpositioniert werden.

Jeder Sender hat einen eindeutigen ID-Code. Um den Empfänger zu binden:

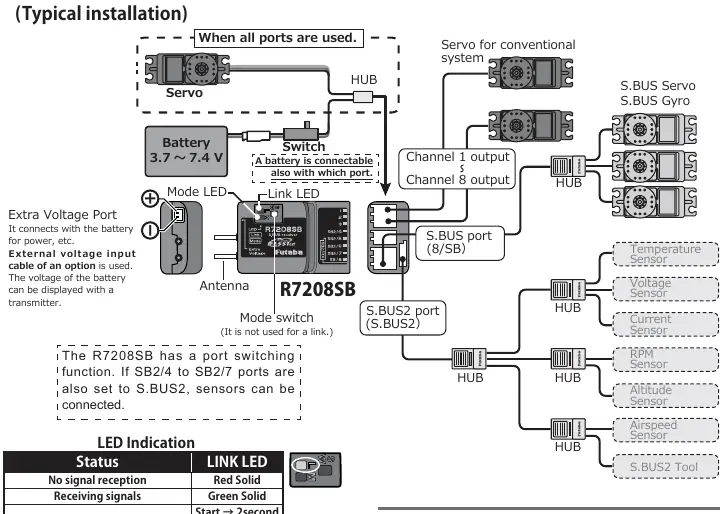

Empfänger-Installation
Empfänger-Installation

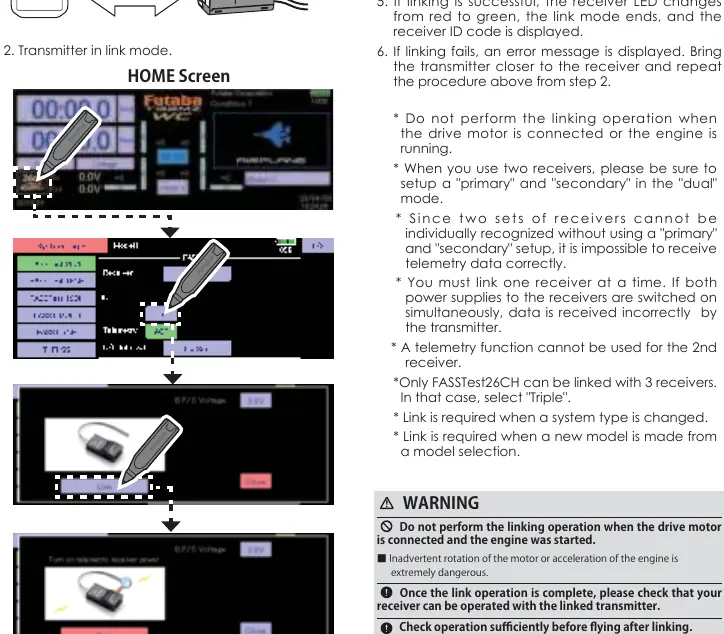

Link-Verfahren
Link-Verfahren
  1. Bringen Sie den Empfänger in einen Abstand von unter 50 cm zum Sender.
  2. Versetzen Sie den Sender in den Link-Modus.
  3. Schalten Sie den Empfänger ein.
  4. Nach erfolgreicher Bindung leuchtet die LED am Empfänger grün.

Akku und Laden

Der Sender verwendet einen Lithium-Polymer-Akku. Laden Sie diesen nur mit dem mitgelieferten AC-Adapter über den CHG-Anschluss. Trennen Sie den Akku bei längerer Nichtbenutzung vom Sender.

Firmware-Updates

Updates können über eine microSD-Karte durchgeführt werden. Laden Sie die Update-Datei von der Futaba-Website herunter, kopieren Sie diese auf die Karte und starten Sie den Sender bei gedrückter HOME/EXIT-Taste.

Technische Daten

Das System arbeitet im 2,4-GHz-Band. Kompatible Empfänger sind unter anderem R7208SB, R7308SB und R7214SB. Detaillierte Spezifikationen zu Strombedarf, Gewicht und Abmessungen finden Sie im Abschnitt 'Specifications' am Ende der Anleitung.

Offizielle Quellen aus der Anleitung

Offizielle Quelle U.MENU/MON

Praktische Hilfe

Typische Probleme

Senderbildschirm friert ein

Akku entfernen und wieder einsetzen, um einen Kaltstart zu erzwingen.

Empfänger bindet nicht

Abstand verringern (unter 50 cm), sicherstellen, dass kein anderer Sender aktiv ist, und Link-Verfahren wiederholen.

Warnung bei Einschalten

Gashebel steht nicht auf Minimum. Bringen Sie den Gashebel unter 1/3 Stellung.

Vor der Verwendung

  • Gashebel auf Minimum (Idle) stellen.
  • Sender einschalten, dann Empfänger.
  • Akkukapazität prüfen.
  • Reichweitentest durchführen.
  • Sicherstellen, dass keine anderen Sender in der Nähe aktiv sind.

Technische Daten in der Praxis

FASSTest26CH
Bidirektionales Kommunikationssystem mit bis zu 26 Kanälen.
RF Power Output
Sendeleistung (100 mW EIRP für Sender).

Abbildungen und Diagramme

  • Antennen-Ausrichtung: 90 Grad zueinander für optimale Signalstärke.
  • Sender-Layout: Übersicht der Schalter, Knüppel und Anschlüsse.
  • Empfänger-Installation: Anschluss von Servos und Sensoren über HUBs.

Modellkompatibilität

  • FASSTest26CH erfordert kompatible Empfänger (z.B. R7208SB V2.0+).
  • Nicht kompatibel mit R7208SB V1.0 ohne Update.
