Bedienungsanleitung für Hobbywing PLATINUM 150A V5.1 Brushless-Regler
Detaillierte Bedienungsanleitung für den Hobbywing PLATINUM 150A V5.1 Brushless-Regler. Erfahren Sie alles über Verkabelung, Kalibrierung, Programmierung, Drehzahlregler-Funktionen und Sicherheitseinstellungen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Hobbywing PLATINUM 150A V5.1 ist ein programmierbarer Brushless-Regler für RC-Modelle. Er wird über den Gaskanal des Empfängers gesteuert und kann mittels LCD-Programmierbox oder OTA-Modul konfiguriert werden. S. 1
Wichtigste Schritte
- Gasweg kalibrieren S. 1
- ESC programmieren S. 1
Erste Inbetriebnahme
- Sender einschalten, Gasknüppel auf 100%, Akku anschließen, Signal abwarten, Gasknüppel auf 0% innerhalb von 5 Sekunden. S. 1
Probleme und Lösungen
Rote LED blinkt mit Ton 'BB, BB, BB'
Eingangsspannung liegt außerhalb des zulässigen Bereichs.
S. 1
Rote LED blinkt mit Ton 'B, B, B, B'
Gasknüppel steht nicht auf 0% Position.
S. 1Wartung und Reset
- Parameter können über die Programmierbox oder OTA-App zurückgesetzt/geändert werden. S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Dauerstrom | 150A | Maximaler Dauerstrom | S. 1 |
| BEC Spannung | 5-12V | Einstellbare Ausgangsspannung | S. 1 |
Wo es im PDF steht
- Hauptseite S. 1
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation, Konfiguration und den Betrieb des Hobbywing PLATINUM 150A V5.1 Brushless-Reglers (ESC). Der Regler ist für den Einsatz in 520-580 Klasse Elektro-Hubschraubern oder Flächenflugzeugen konzipiert. Vor der Inbetriebnahme ist eine korrekte Verkabelung und die Kalibrierung des Gaswegs zwingend erforderlich.
Technische Daten
- Dauer-/Spitzenstrom: 150A / 180A
- Eingangsspannung: 3-8S LiPo
- BEC: Schaltnetzteil, Ausgangsspannung 5-12V einstellbar (in 0,1V Schritten), Dauerstrom 10A, Spitzenstrom 30A
- Abmessungen/Gewicht: 83,2 x 37,1 x 22,5 mm / 150,4 g
Verkabelung und Anschlüsse
Die korrekte Verkabelung ist entscheidend für den sicheren Betrieb:
- BEC-Ausgangskabel (rot/braun): Anschluss an einen freien Kanal am Empfänger.
- Drehzahlsignal-Kabel (gelb): Anschluss an den RPM-Eingang eines externen Geräts (z.B. Flybarless-System).
- Gassignal-Kabel (weiß/rot/schwarz): Anschluss an den Gaskanal des Empfängers.
- Optionales Kondensatormodul (Cappack): Bei Verwendung von Hochleistungsservos wird empfohlen, das mitgelieferte Cappack parallel am BEC-Ausgang anzuschließen, um Spannungsspitzen abzufangen.
Erste Inbetriebnahme und Kalibrierung
Der Gasweg muss bei der ersten Inbetriebnahme oder nach einem Wechsel des Senders kalibriert werden:
- Sender einschalten und Gasknüppel auf 100% (Vollgas) stellen.
- ESC mit dem Akku verbinden. Der Motor gibt einen Signalton ab (123), gefolgt von einem Bestätigungston für die Kalibrierung des höchsten Punktes.
- Innerhalb von 5 Sekunden den Gasknüppel auf die niedrigste Position (0%) bewegen.
- Ein Signalton bestätigt die Anzahl der LiPo-Zellen. Ein abschließender langer Signalton signalisiert, dass der ESC betriebsbereit ist.
Programmierung des ESC
Die Parameter können über eine Multifunktions-LCD-Programmierbox oder ein OTA-Modul (separat erhältlich) angepasst werden:
- LCD-Programmierbox: ESC mit der Box verbinden, Akku anschließen, Parameter mit ITEM/VALUE auswählen und mit OK speichern.
- OTA-Modul: Verbindung via Bluetooth mit der HW Link App auf dem Smartphone zur Konfiguration und Datenaufzeichnung.
Drehzahlregler-Funktionen (Governor)
Der Regler bietet verschiedene Governor-Modi für Hubschrauber:
- Helicopter Elf Governor: Standardisiert die Drehzahl bei jedem Start automatisch.
- Helicopter Store Governor: Speichert die Drehzahlkurve nach der ersten Standardisierung. Dies ist bequemer, da die Standardisierung nicht bei jedem Flug wiederholt werden muss.
- Standardisierung: Für die RPM-Standardisierung muss der Hauptrotorblatt-Anstellwinkel auf 0° stehen und der Gasknüppel auf über 40% (empfohlen 50%) eingestellt sein.
Schutzfunktionen und Warnsignale
Der ESC verfügt über umfassende Schutzmechanismen:
- Temperaturschutz: Bei über 120°C wird die Leistung schrittweise reduziert.
- Niederspannungsschutz: Schutz vor Tiefentladung des Akkus.
- Überstromschutz: Sofortige Abschaltung bei plötzlichen Stromspitzen.
- Warnsignale: Der Regler gibt über LED-Blinkcodes und Töne (z.B. "BB, BB, BB") Fehlerzustände wie "Eingangsspannung außerhalb des Bereichs" oder "Gassignal verloren" aus.
Praktische Hilfe
Typische Probleme
Motor startet nicht / Pieptöne
Überprüfen Sie, ob der Gasknüppel auf 0% steht, das Gassignal korrekt erkannt wird oder ob eine Schutzfunktion (z.B. Temperatur) aktiv ist.
BEC-Überlastung bei Hochleistungsservos
Schließen Sie das optionale Cappack (Kondensatormodul) parallel am BEC-Ausgang an, um Spannungsabfälle zu vermeiden.
Drehzahlregler funktioniert nicht korrekt
Stellen Sie sicher, dass die RPM-Standardisierung bei 0° Pitch und über 40% Gasweg korrekt durchgeführt wurde.
Vor der Verwendung
- Löten Sie alle Anschlüsse sorgfältig, um Kurzschlüsse zu vermeiden.
- Kalibrieren Sie den Gasweg vor dem ersten Flug.
- Stellen Sie sicher, dass der Akku voll geladen ist.
- Prüfen Sie die Kompatibilität der BEC-Spannung mit Ihren Servos.
- Stellen Sie sicher, dass der Motor korrekt mit dem ESC verbunden ist.
Technische Daten in der Praxis
- Governor Parameter P/I
- Regelparameter zur Anpassung der Drehzahlkonstanz bei Lastwechseln.
Abbildungen und Diagramme

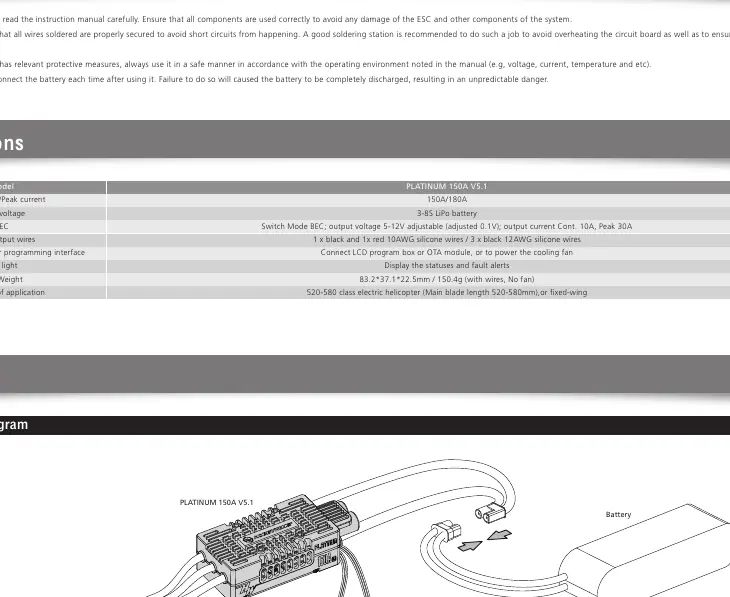

- Das Verkabelungsdiagramm zeigt den Anschluss von Akku, Motor, Empfänger und optionalem Cappack.
- Die Programmierdiagramme zeigen den Anschluss der LCD-Box oder des OTA-Moduls an den Programmierport des ESC.
Modellkompatibilität
- Geeignet für 520-580 Klasse Elektro-Hubschrauber.
- Programmierbar via LCD-Box oder OTA-Modul (nicht im Lieferumfang enthalten).
