Bedienungsanleitung für Futaba DLPH-2 Dual RX Link Power HUB

Erfahren Sie, wie Sie den Futaba DLPH-2 Dual RX Link Power HUB installieren, verkabeln und konfigurieren. Diese Anleitung enthält Details zur Stromversorgung, Empfängerkopplung, Telemetrie-Einrichtung und Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Futaba DLPH-2 ist ein Power-Hub, der zwei Empfänger und zwei Batterien verwaltet, um die Ausfallsicherheit in RC-Modellen zu erhöhen. Er schaltet automatisch auf die Batterie mit der höheren Spannung um und bietet 18 PWM-Anschlüsse für Servos. S. 1

Wichtigste Schritte

  • Kopplung der Empfänger S. 1
  • Modus-Änderung S. 2

Erste Inbetriebnahme

  • Verkabelung prüfen und Batterien anschließen S. 1

Probleme und Lösungen

Empfänger-LED leuchtet rot

Dies deutet auf einen Empfangsfehler hin.

S. 1

Wartung und Reset

  • Batterie bei Nichtgebrauch trennen S. 1

Technische Daten

Parameter Wert Hinweis Seiten
Gewicht 50 g Gewicht des Geräts S. 1
Betriebsspannung DC 6.4 V - 13.0 V Zulässiger Spannungsbereich S. 1

Wo es im PDF steht

  • Hauptanleitung und Schaltplan S. 1
  • Anwendungsbeispiele und Modus-Einstellungen S. 2
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Der Futaba DLPH-2 ist ein Stromverteilungs- und Empfänger-Umschaltgerät für RC-Modelle. Er ermöglicht den Anschluss von zwei Empfängern und zwei Batterien, um die Ausfallsicherheit zu erhöhen. Wichtig: Verwenden Sie keine Stromversorgung vom ESC (Regler), wenn dieser ein BEC besitzt, ohne das rote Kabel zu entfernen. Das Gerät schaltet automatisch auf die Batterie mit der höheren Spannung um.

Produktübersicht

Der DLPH-2 dient als zentrale Einheit für die Stromversorgung von bis zu 18 Hochleistungsservos. Er unterstützt Li-Fe (2 Zellen) und Li-Po (2 oder 3 Zellen) Akkus. Das Gerät verfügt über eine Telemetrie-Funktion zur Überwachung der Batteriespannung.

Installation und Verkabelung

Die Installation erfordert eine sorgfältige Verkabelung:

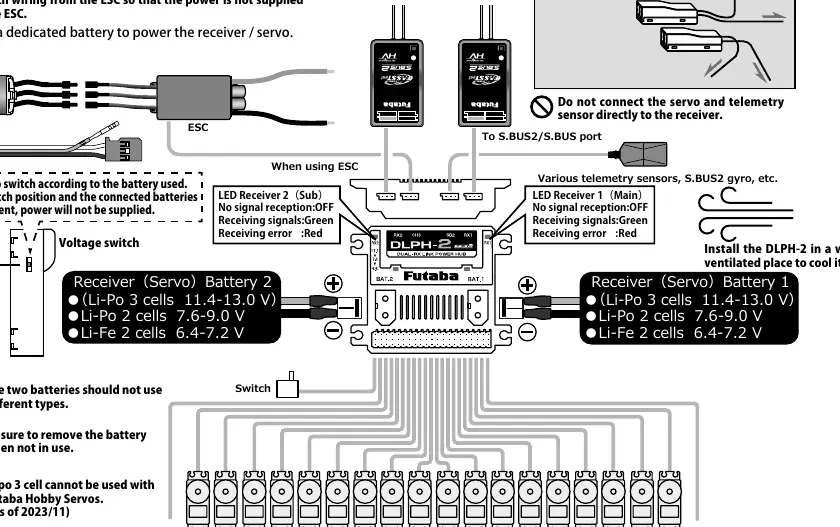

Schaltplan für den Anschluss von zwei Empfängern und Batterien
Schaltplan für den Anschluss von zwei Empfängern und Batterien

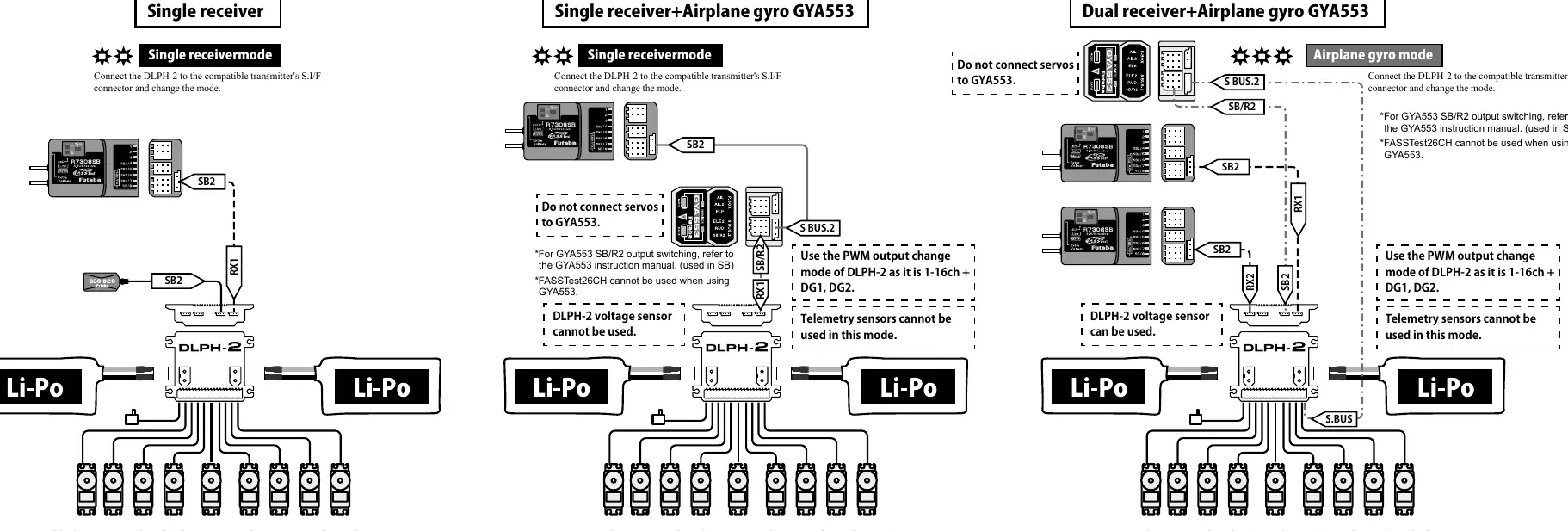

Anwendungsbeispiele für verschiedene Konfigurationen
Anwendungsbeispiele für verschiedene Konfigurationen
  • Installieren Sie zwei Empfänger gemäß dem Schaltplan.
  • Verbinden Sie die Empfänger mit der Dual-Receiver-Funktion Ihres Senders.
  • Achten Sie auf die korrekte Polarität aller Anschlüsse, um Kurzschlüsse zu vermeiden.
  • Verlegen Sie die Kabel mit etwas Spielraum, um Schäden durch Vibrationen zu verhindern.
  • Montieren Sie das Gerät an einem gut belüfteten Ort.

Betrieb und Einstellungen

Der DLPH-2 bietet verschiedene Betriebsmodi, die über einen kompatiblen Sender geändert werden können:

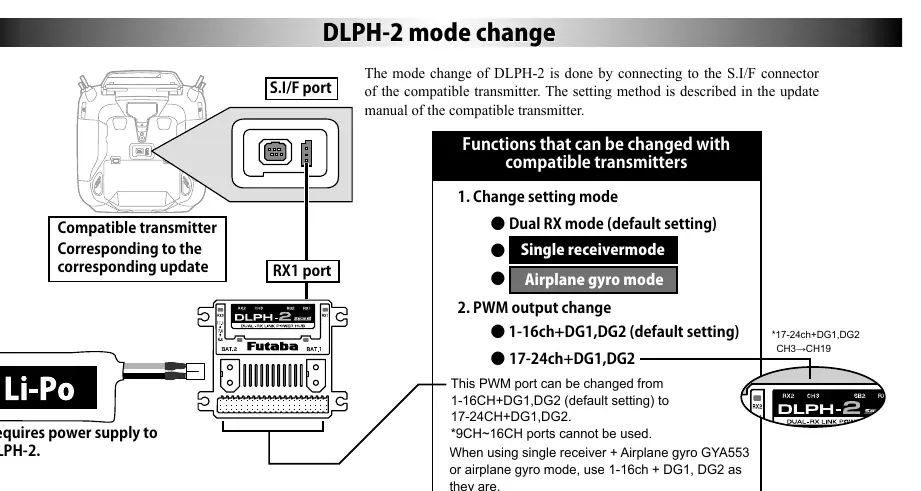

Änderung des DLPH-2 Modus
Änderung des DLPH-2 Modus
  • Dual RX Modus: Standardeinstellung für maximale Sicherheit.
  • Single RX Modus: Für Anwendungen mit nur einem Empfänger.
  • Airplane Gyro Modus: Optimiert für die Verwendung mit dem GYA553 Kreisel.

Die PWM-Ausgänge können zwischen 1-16CH+DG1,DG2 und 17-24CH+DG1,DG2 umgeschaltet werden.

LED-Statusanzeigen

Die LEDs am Gerät geben Auskunft über den Status:

Logik der Batterie-LED-Anzeige
Logik der Batterie-LED-Anzeige
  • Batterie-LED: Leuchtet grün, wenn die Spannung 6 V oder höher ist. Erlischt bei unter 6 V.
  • Empfänger-LEDs: Zeigen den Empfangsstatus an (Grün: Signal empfangen, Rot: Fehler, Aus: Kein Signal).

Sicherheitshinweise

  • Trennen Sie die Batterie immer, wenn das Gerät nicht in Gebrauch ist, da ein geringer Stromfluss bestehen bleibt.
  • Verwenden Sie keine unterschiedlichen Batterietypen gleichzeitig.
  • Schließen Sie Servos und Telemetriesensoren niemals direkt an den Empfänger an, sondern an den DLPH-2.
  • Testen Sie die Funktion vor dem Flug, indem Sie die Verbindung zum Hauptempfänger trennen und prüfen, ob der Sub-Empfänger die Kontrolle übernimmt.

Praktische Hilfe

Typische Probleme

Batterie-LED leuchtet nicht

Prüfen Sie, ob die Batteriespannung über 6 V liegt. Wenn die Spannung unter 6 V fällt, schaltet sich die LED aus.

Empfänger funktioniert nicht

Stellen Sie sicher, dass beide Empfänger korrekt mit dem Sender gekoppelt (linked) sind.

Stromversorgung vom ESC funktioniert nicht

Entfernen Sie das rote (+) Kabel des 3-Kanal-Kabels vom ESC, da der DLPH-2 eine dedizierte Batterie benötigt.

Vor der Verwendung

  • Prüfen Sie die Batteriespannung (Li-Fe 2S: 6.4-7.2V, Li-Po 2S: 7.6-9.0V, Li-Po 3S: 11.4-13.0V).
  • Stellen Sie sicher, dass beide Batterien vom gleichen Typ sind.
  • Überprüfen Sie die Polarität aller Anschlüsse.
  • Koppeln Sie beide Empfänger mit dem Sender.
  • Testen Sie die Umschaltung, indem Sie den Hauptempfänger während des Betriebs trennen.

Technische Daten in der Praxis

Betriebsspannung
DC 6.4 V bis 13.0 V.
FET Nennstrom
60 A (für 2 Einheiten).

Abbildungen und Diagramme

  • Der Schaltplan zeigt die Verbindung von zwei Empfängern (Main/Sub) und zwei Batterien an den DLPH-2.
  • Die LED-Anzeigen am Gerät signalisieren den Status der Empfänger (Grün/Rot) und der Batterien.

Modellkompatibilität

  • Geeignet für Futaba S.BUS / S.BUS2 Systeme.
  • Nicht für den Einsatz in Autos geeignet.
  • Li-Po 3-Zellen-Akkus können nicht mit Futaba Hobby-Servos verwendet werden.
