Montageanleitung für Außenwandleuchte Golden Lighting 1099-OWS

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die fachgerechte Installation der Außenwandleuchte 1099-OWS. Bitte beachten Sie, dass alle Installationsarbeiten von einem qualifizierten Fachmann durchgeführt werden sollten. Schalten Sie vor Beginn der Arbeiten unbedingt die Stromzufuhr am Sicherungskasten ab.

Vorbereitung der Installation

Entfernen Sie die Leuchte vorsichtig aus der Verpackung. Stellen Sie sicher, dass die Stromversorgung unterbrochen ist und entfernen Sie die alte Leuchte sowie die alte Montagehalterung. Die Montageplatte (B) verfügt über mehrere Löcher; wählen Sie das Paar, das zum Abstand Ihrer Anschlussdose passt. Stellen Sie sicher, dass die Montageschrauben (A) horizontal ausgerichtet sind, bevor Sie die Platte fest an der Anschlussdose verschrauben.

Elektrischer Anschluss

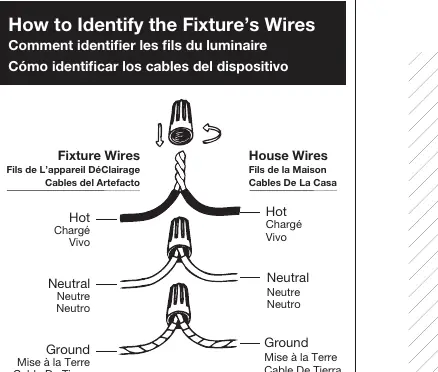

Lassen Sie das Gewicht der Leuchte während des Anschlusses von einer zweiten Person stützen. Verbinden Sie die Kabel der Leuchte mit den Stromkabeln aus der Anschlussdose:

• Phase (Hot): Verbinden Sie das schwarze, glatte oder transparente Kabel mit schwarzem Innenfaden mit dem stromführenden Kabel der Hausleitung.
• Neutralleiter (Neutral): Verbinden Sie das weiße, gerippte oder transparente Kabel mit weißem Innenfaden mit dem Neutralleiter der Hausleitung.
• Erdung (Ground): Verbinden Sie das grüne, blanke Kupferkabel oder transparente Kabel mit grünem Innenfaden mit dem Erdungskabel der Hausleitung.

Verdrehen Sie die Kabelenden und sichern Sie diese mit Drahtverbindern. Achten Sie darauf, dass alle Verbindungen in die Anschlussdose geschoben werden.

Montage der Leuchte

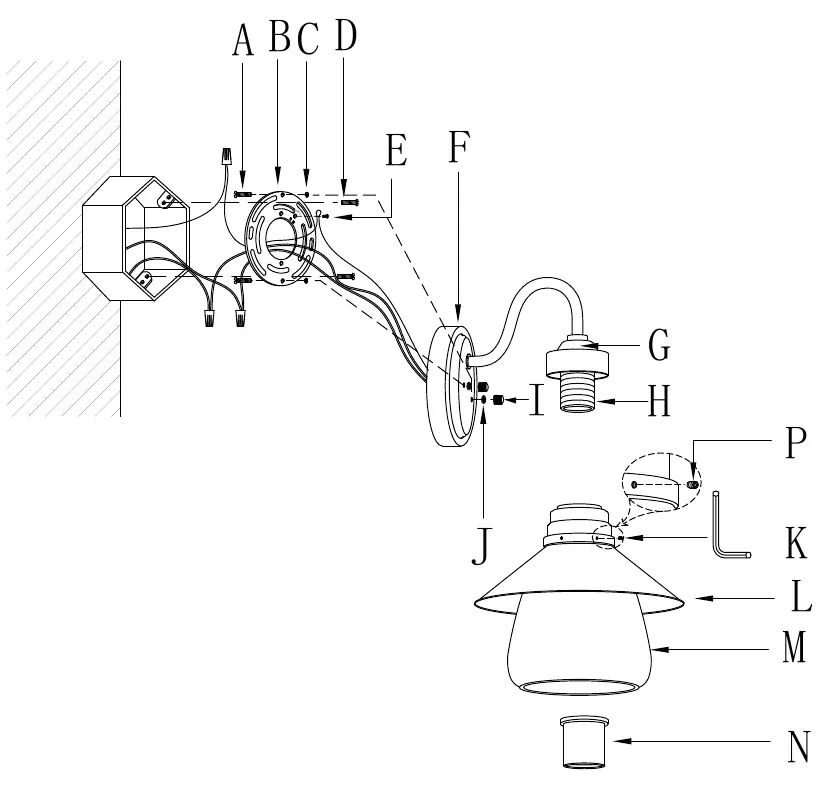

Setzen Sie die Rückplatte (F) auf die Montageplatte (B), sodass die Schrauben (A) durch die Löcher der Rückplatte ragen. Sichern Sie die Platte mit den dekorativen Muttern (I) und Unterlegscheiben (J). Justieren Sie bei Bedarf den Neigungswinkel des Lampenschirms, indem Sie die kleine Schraube (P) mit dem mitgelieferten Werkzeug (K) lösen und nach der Ausrichtung wieder festziehen. Befestigen Sie den Glasschirm (L & M) an der Fassung (H) und sichern Sie ihn mit dem Fassungsring (N). Setzen Sie das Leuchtmittel (nicht im Lieferumfang enthalten) gemäß den Spezifikationen ein.

Abdichtung und Wartung

Nach der Montage muss der Spalt zwischen dem Gehäuse und der Montagefläche mit Silikon abgedichtet werden. Wichtig: Lassen Sie an der Unterseite einen kleinen Bereich ohne Silikon, damit eingedrungenes Wasser ablaufen kann.
