Installationsanleitung für Golden Lighting 1094-OWM Wandleuchte

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation der Außenwandleuchte Golden Lighting 1094-OWM. Bitte beachten Sie, dass alle Installationsarbeiten von einem qualifizierten Fachmann durchgeführt werden sollten. Schalten Sie vor Beginn der Arbeiten unbedingt die Stromzufuhr am Sicherungskasten ab.

Vorbereitung

Entfernen Sie die alte Leuchte und die alte Montagehalterung von der Wand. Stellen Sie sicher, dass die neue Montagehalterung (B) korrekt mit der Anschlussdose ausgerichtet ist. Verwenden Sie die beiliegenden Schrauben (A und D), um die Halterung sicher an der Anschlussdose zu befestigen.

Elektrischer Anschluss

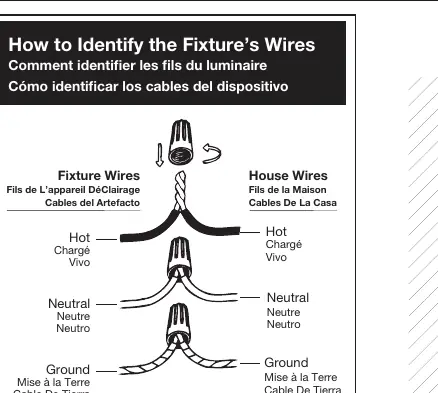

Lassen Sie das Gewicht der Leuchte während der Verkabelung von einer zweiten Person stützen. Verbinden Sie die Kabel der Leuchte mit den Stromkabeln aus der Anschlussdose:

• Stromführend (Hot): Verbinden Sie das schwarze, glatte oder transparente Kabel mit schwarzem Innenfaden mit dem stromführenden Kabel der Hausleitung.
• Neutralleiter (Neutral): Verbinden Sie das weiße, gerippte oder transparente Kabel mit weißem Innenfaden mit dem Neutralleiter der Hausleitung.
• Erdung (Ground): Verbinden Sie das grüne, blanke Kupferkabel oder transparente Kabel mit grünem Innenfaden mit dem Erdungskabel der Hausleitung.

Verdrehen Sie die Kabelenden und sichern Sie diese mit Drahtverbindern. Achten Sie darauf, dass alle Verbindungen in die gleiche Richtung gedreht sind. Falls kein Erdungskabel vorhanden ist, befestigen Sie das Erdungskabel der Leuchte an der Erdungsschraube (E) der Montagehalterung.

Montage der Leuchte

1. Setzen Sie die Rückplatte (F) auf die Montagehalterung (B), sodass die Schrauben (A) durch die Löcher der Rückplatte ragen.
2. Sichern Sie die Rückplatte mit den dekorativen Muttern (H) und Unterlegscheiben (G), bis sie fest an der Wand anliegt.
3. Befestigen Sie den Glasschirm (K) am Lampenhalter (I) mithilfe des Sockelrings (L).
4. Setzen Sie ein geeignetes Leuchtmittel (nicht im Lieferumfang enthalten) ein. Achten Sie darauf, die maximale Wattzahl nicht zu überschreiten.

Wichtiger Hinweis zur Abdichtung

Nach der Installation muss der Spalt zwischen dem Gehäuse der Leuchte und der Montagefläche mit Silikon abgedichtet werden. Lassen Sie jedoch einen kleinen Bereich an der Unterseite offen, damit eventuell eingedrungenes Wasser ablaufen kann.
