Montageanleitung für Wandleuchte Golden Lighting 1140-1W
Detaillierte Montageanleitung für die Wandleuchte Golden Lighting 1140-1W. Erfahren Sie, wie Sie die Leuchte sicher installieren, die Kabel korrekt anschließen und das Leuchtmittel einsetzen.
Inhaltsverzeichnis
Wichtige Informationen zur Installation
Die Installation dieser Leuchte sollte ausschließlich von einem qualifizierten Elektriker oder Fachpersonal durchgeführt werden. Stellen Sie vor Beginn der Arbeiten sicher, dass die Stromzufuhr am Sicherungskasten oder Hauptschalter vollständig unterbrochen ist. Verwenden Sie nur die für dieses Modell spezifizierten Leuchtmittel und überschreiten Sie nicht die maximal zulässige Wattzahl.
Vorbereitung der Installation
Entfernen Sie vorsichtig die neue Leuchte und das Zubehör aus der Verpackung. Falls eine alte Leuchte vorhanden ist, entfernen Sie diese inklusive der alten Montagehalterung.
- Positionieren Sie die Montagehalterung (A) an der Anschlussdose.
- Richten Sie die Halterung so aus, dass die seitlichen Löcher waagerecht und parallel zum Boden verlaufen.
- Befestigen Sie die Halterung (A) sicher mit den Montageschrauben (B) an der Anschlussdose.
- Führen Sie die Hauskabel durch die Mitte der Montagehalterung (A).
Elektrischer Anschluss
Lassen Sie die Leuchte während des Verkabelungsvorgangs von einer zweiten Person halten, um das Gewicht zu stützen.
- Phase (Hot): Verbinden Sie das schwarze, glatte oder transparente Kabel mit schwarzem Innenfaden mit dem stromführenden Kabel der Hausleitung.
- Neutralleiter (Neutral): Verbinden Sie das weiße, gerippte oder transparente Kabel mit weißem Innenfaden mit dem Neutralleiter der Hausleitung.
- Erdung (Ground): Verbinden Sie das grüne, kupferfarbene oder transparente Kabel mit grünem Innenfaden mit dem Erdungskabel der Hausleitung.
Falls kein Erdungskabel aus der Anschlussdose kommt, nutzen Sie die Erdungsschraube (E) an der Montagehalterung, um das Erdungskabel der Leuchte dort zu befestigen. Sichern Sie alle Verbindungen mit Drahtverbindern und achten Sie darauf, dass alle Kabelenden in die Anschlussdose zurückgeführt werden.
Abschluss der Installation
- Platzieren Sie die Abdeckplatte (D) über der Montagehalterung (A) und richten Sie die Löcher aus.
- Sichern Sie die Abdeckplatte (D) mit den kleinen Schrauben (C) an der Halterung (A).
- Setzen Sie die Unterlegscheibe (J) und das Glas (G) auf den Nippel (F) und befestigen Sie alles mit der Mutter (H).
- Drehen Sie das Glas in den gewünschten Winkel.
- Setzen Sie ein geeignetes Leuchtmittel (nicht im Lieferumfang enthalten) in die Fassung (I) ein.
- Schalten Sie den Strom wieder ein und testen Sie die Leuchte.
Herstellerinformationen
Golden Lighting
Praktische Hilfe
Typische Probleme
Kein Erdungskabel in der Anschlussdose vorhanden
Verwenden Sie die Erdungsschraube (E) an der Montagehalterung, um das Erdungskabel der Leuchte direkt an der Halterung zu befestigen.
Leuchte ist zu schwer für eine Person
Bitten Sie eine zweite Person, das Gewicht der Leuchte zu stützen, während Sie die Kabel anschließen.
Vor der Verwendung
- Strom am Sicherungskasten abgeschaltet?
- Ist ein qualifizierter Elektriker für die Installation verfügbar?
- Sind die passenden Leuchtmittel vorhanden?
- Ist die Anschlussdose für die Montage geeignet?
Technische Daten in der Praxis
- Neutral Wire
- Neutralleiter (weiß, gerippt oder transparent mit weißem Innenfaden)
Abbildungen und Diagramme

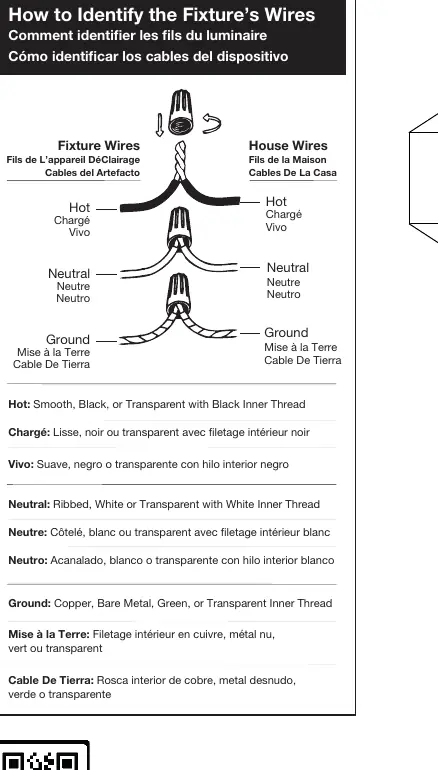

- Die Abbildung zeigt die korrekte Zuordnung der Hauskabel zu den Leuchtenkabeln mittels Drahtverbindern.
